Caractéristiques techniques

  • Type de vélo

    Downhill / Freeride

  • Matériau du cadre

    AL 6069 T4, T6

  • Poids du cadre

    4,22 kg / 9,3 lb

  • Débattement arrière

    200mm

  • Entre-axe/course Amortisseur

    250x75mm

  • SAG Recommandé

    28-32% / 21-24mm

  • Compatible amortisseur piggy back

    Yes

  • Buselures amortisseur

    20x8mm / 30x10mm

  • Hauteur de fourche recommandée/max.

    581mm / 595mm

  • type de jeu de direction

    ZS44 / ZS56

  • compatible ICR

    No

  • taille des roues

    27.5’’ - 27.5’’

  • Largeur max. pneu arrière - ETRTO

    65mm - Ø584mm

  • Montage fixation de frein arriére

    Postmount 200mm

  • Diametre max. disque de frein arrière

    203mm

  • Diametre tige de selle / Collier de selle

    31,6mm / 34,9mm

  • insertion max. tige de selle

    125mm

  • type de Boitier de pedalier

    Press Fit BB 107mm

  • guide chaine

    ISCG 05

  • ligne de chaine

    56,5

  • dimension moyeu arrière

    150x12mm

  • dimension Axe de roue arriere

    Maxle standard, 180mm, M12, P1.75mm

  • compatible UDH

    No

  • ajustement ancrage amortisseur

    2 positions

Géometrie

TAILLE
S
M
L
XL
1 - LONGUEUR TUBE DE SELLE
420
420
420
420
2 - ANGLE TUBE DE SELLE
63°
63°
63°
63°
3 - ANGLE DE DIRECTION
64°
64°
64°
64°
4 - HAUTEUR DE DOUILLE
120
120
125
125
5 - EMPATTEMENT
1223
1248
1273
1293
6 - LONGUEUR TUBE SUPERIEUR
589
614
638
660
7 - LONGUEUR BASES
435
435
435
435
8 - HAUTEUR BOITIER DE PEDALIER
-7
-7
-7
-7
9 - HAUTEUR DE FOURCHE
581
581
581
581
10 - REACH
440
465
490
510
11 - STACK
613
613
613
613

Toutes les mesures sont en millimètres.

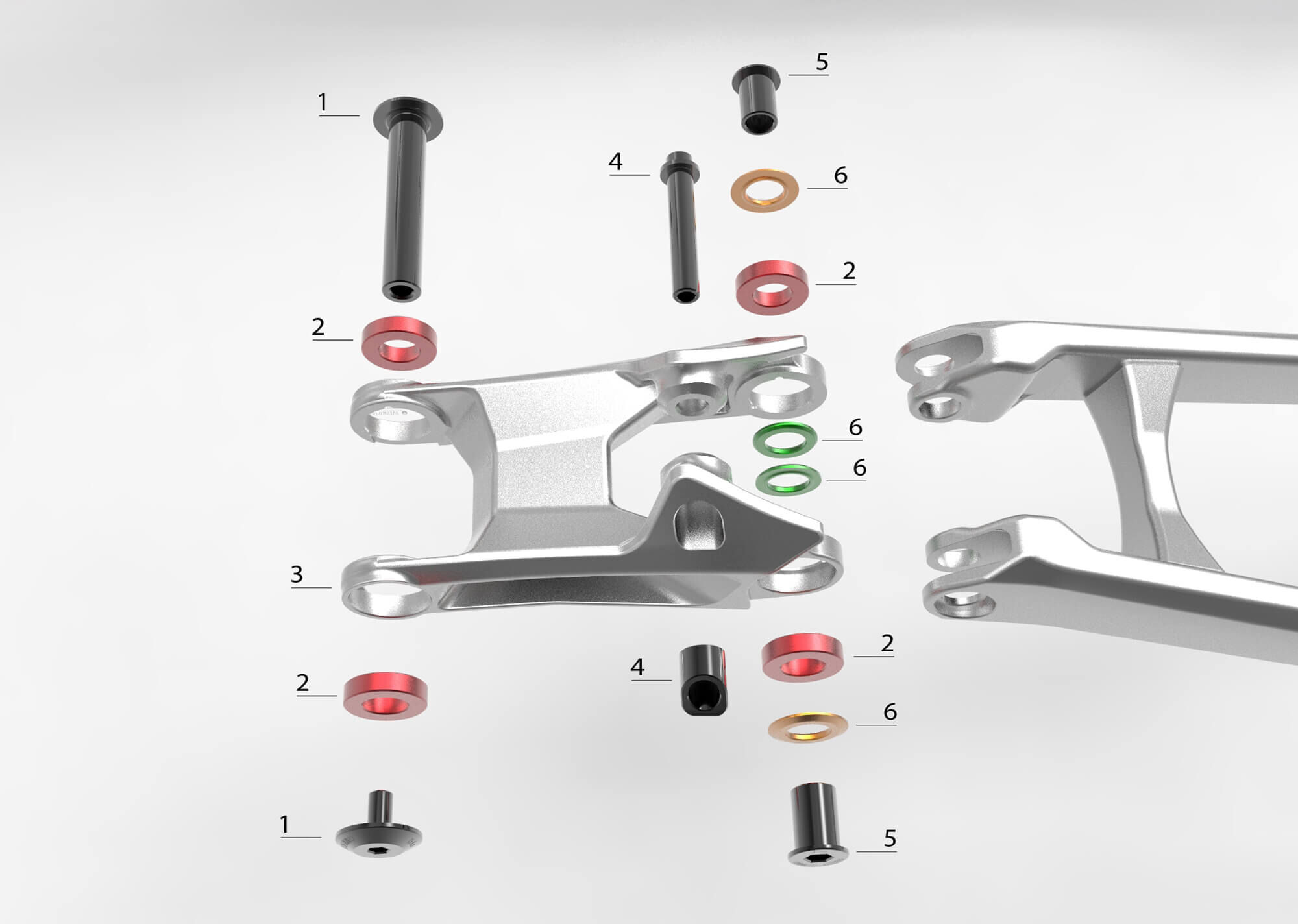

Basculeur

2
W19EB6902
ROULEMENT ENDURO BEARINGS 6902 LLU MAX
15x28x7
3
W20FUV3ROCKER
BASCULEUR FRS V3
5
W20FUV3AXLECS
AXE HAUBAN FURIOUS V3
15N.m
6
W20FUV3WASHERCS
RONDELLES CONTACT SYTEM FURIOUS V3
W21EBFURIOUS
ROULEMENTS META V3, SUPREME DH V3, FRS, CLASH
2x6804 / 6x6902
1
W20FUV3AXLERKF
Produit non disponible sur notre site, veuillez contacter nos équipes.
12N.m
4
W20FUV3AXLERKSH
Produit non disponible sur notre site, veuillez contacter nos équipes.
12N.m

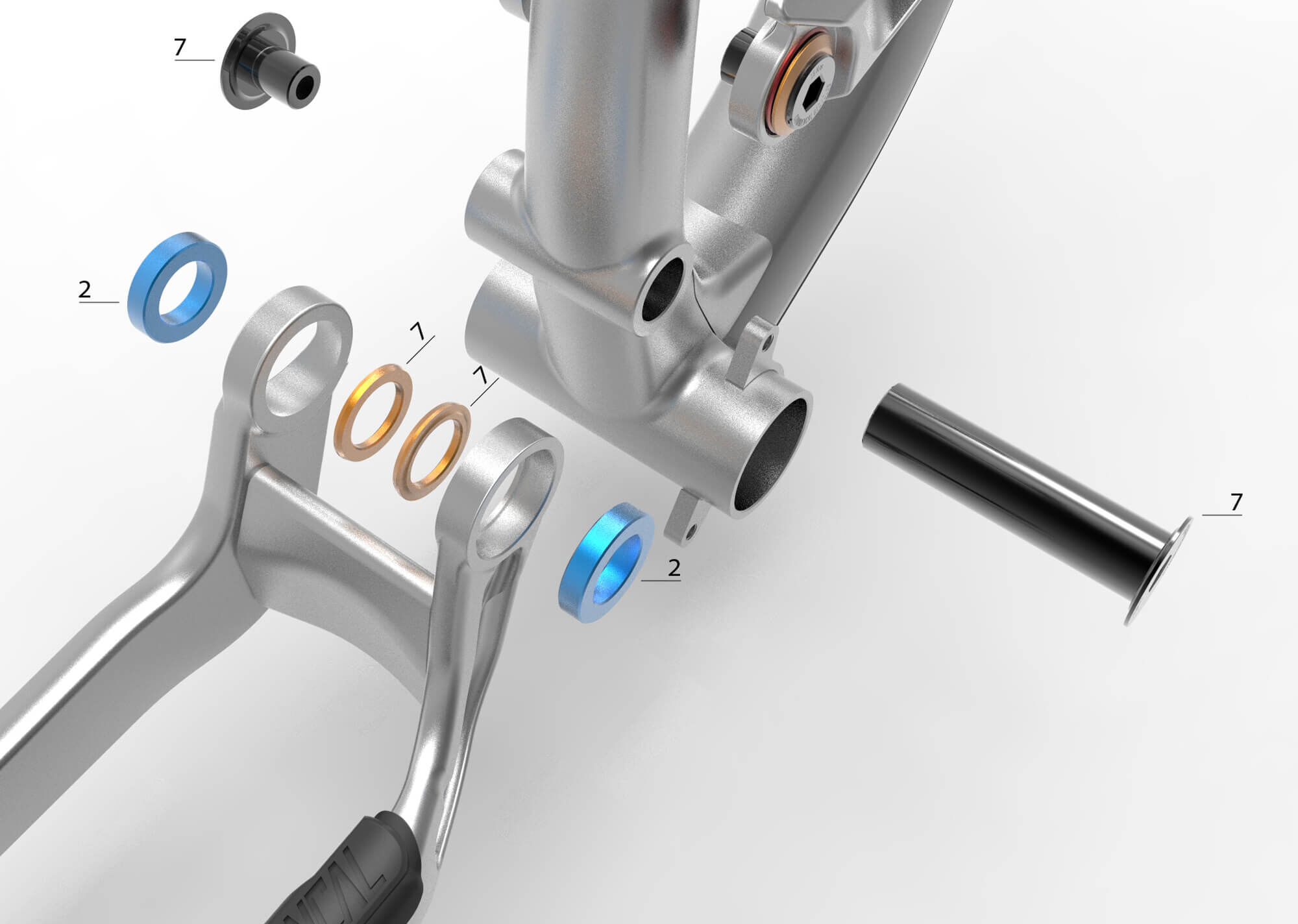

Pivot principal

7
W20FUV3AXLEMP
KIT AXE PIVOT PRINCIPAL FRS V3
30-35N.m
W21EBFURIOUS
ROULEMENTS META V3, SUPREME DH V3, FRS, CLASH
2x6804 / 6x6902
2
W19EB6804
Produit non disponible sur notre site, veuillez contacter nos équipes.
20x32x7

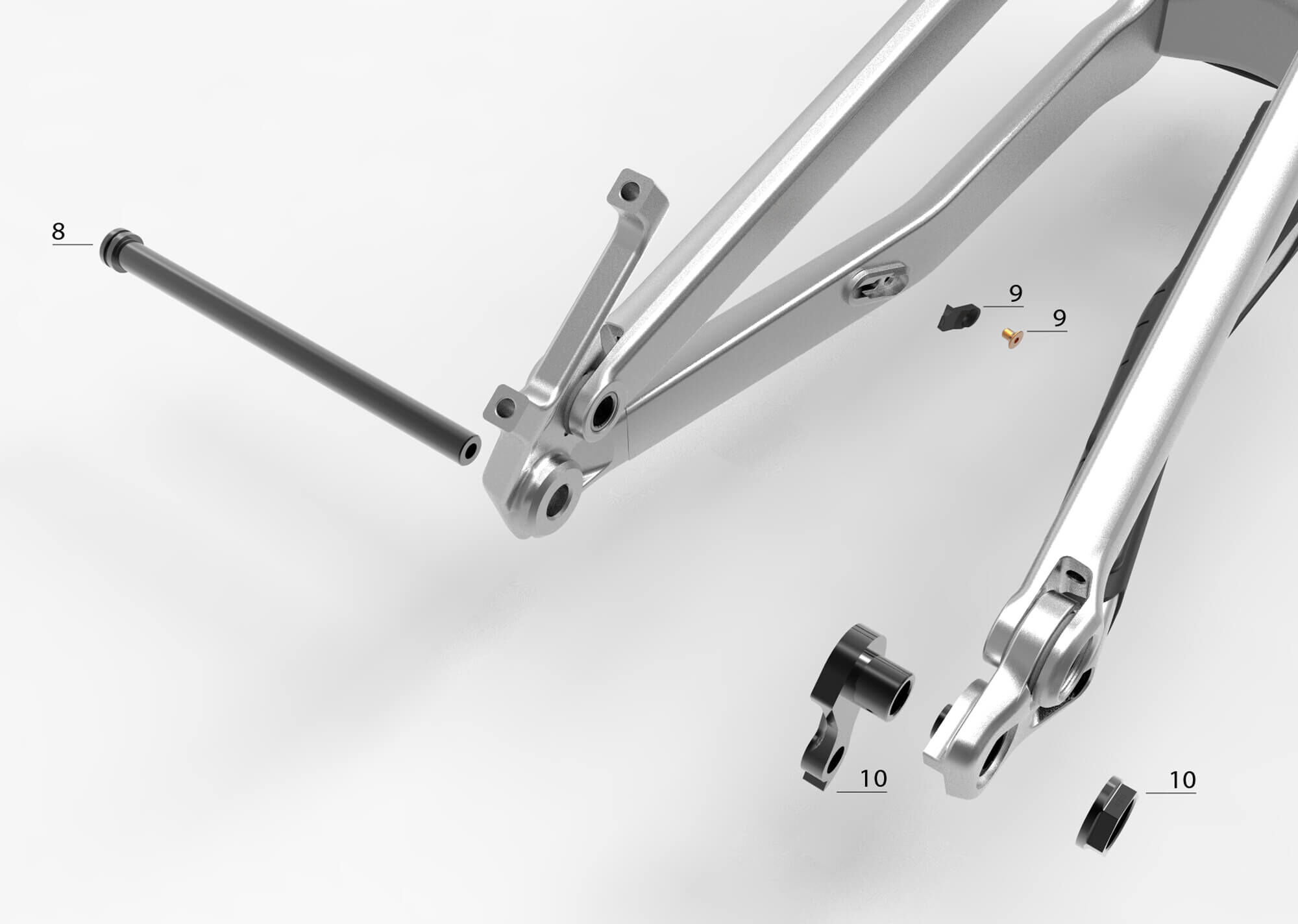

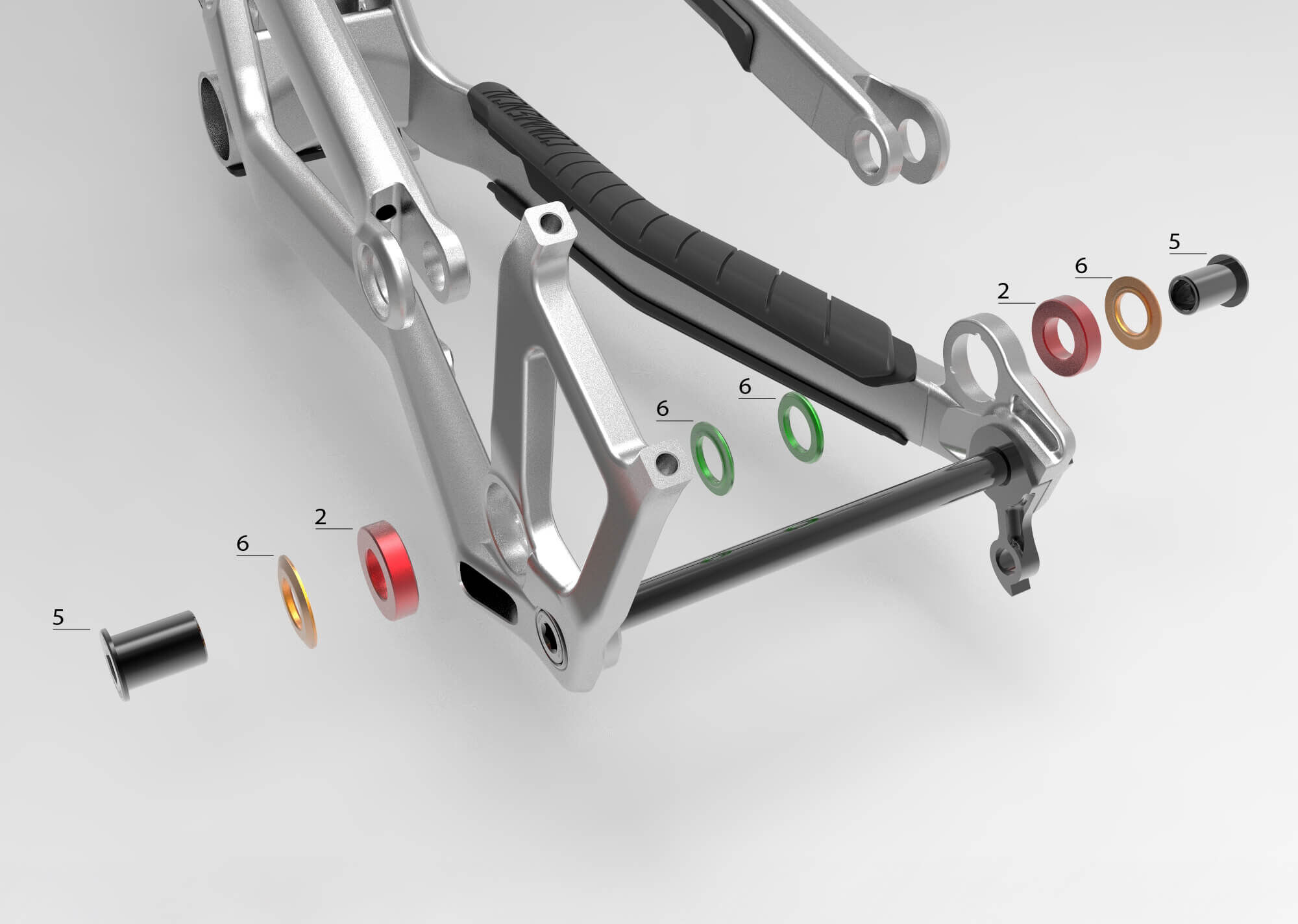

Triangle arrière

2
W19EB6902
ROULEMENT ENDURO BEARINGS 6902 LLU MAX
15x28x7
5
W20FUV3AXLECS
AXE HAUBAN FURIOUS V3
15N.m
6
W20FUV3WASHERCS
RONDELLES CONTACT SYTEM FURIOUS V3
W21EBFURIOUS
ROULEMENTS META V3, SUPREME DH V3, FRS, CLASH
2x6804 / 6x6902
10
W20FUV3RHR
PATTE DE DERAILLEUR FRS V3
10N.m
8
W20FUV3AXLEWHEEL
AXE DE ROUE ARRIERE FRS V3
12N.m
9
W19CLHCABLEGUIDEB
GUIDE CABLE INFERIEUR CLASH, META, META POWER, FRS, T.E.M.P.O, DHV5
3N.m

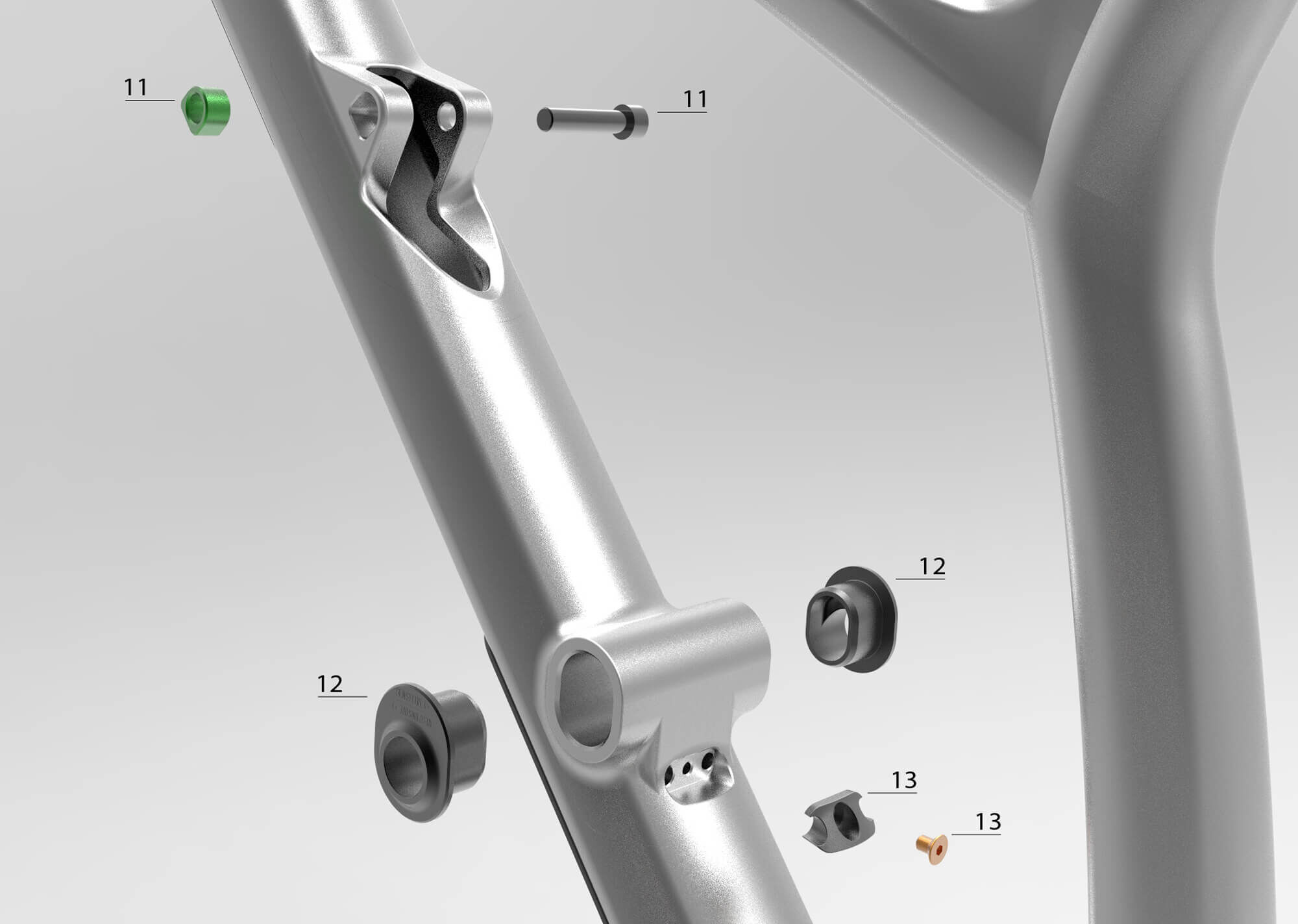

Tube inférieur

11
W16DHV4SHOCKAXLE
AXE AMORTISSEUR / TRIANGLE AVANT SUPREME DH /FURIOUS/CLASH
9N.m
12
W20FUV3INSRKFT
FLIP CHIP FRS V3
13
W20FUV3CABLEGUIDET
GUIDE CABLE SUPERIEUR FRS V3, CLASH V2
3N.m

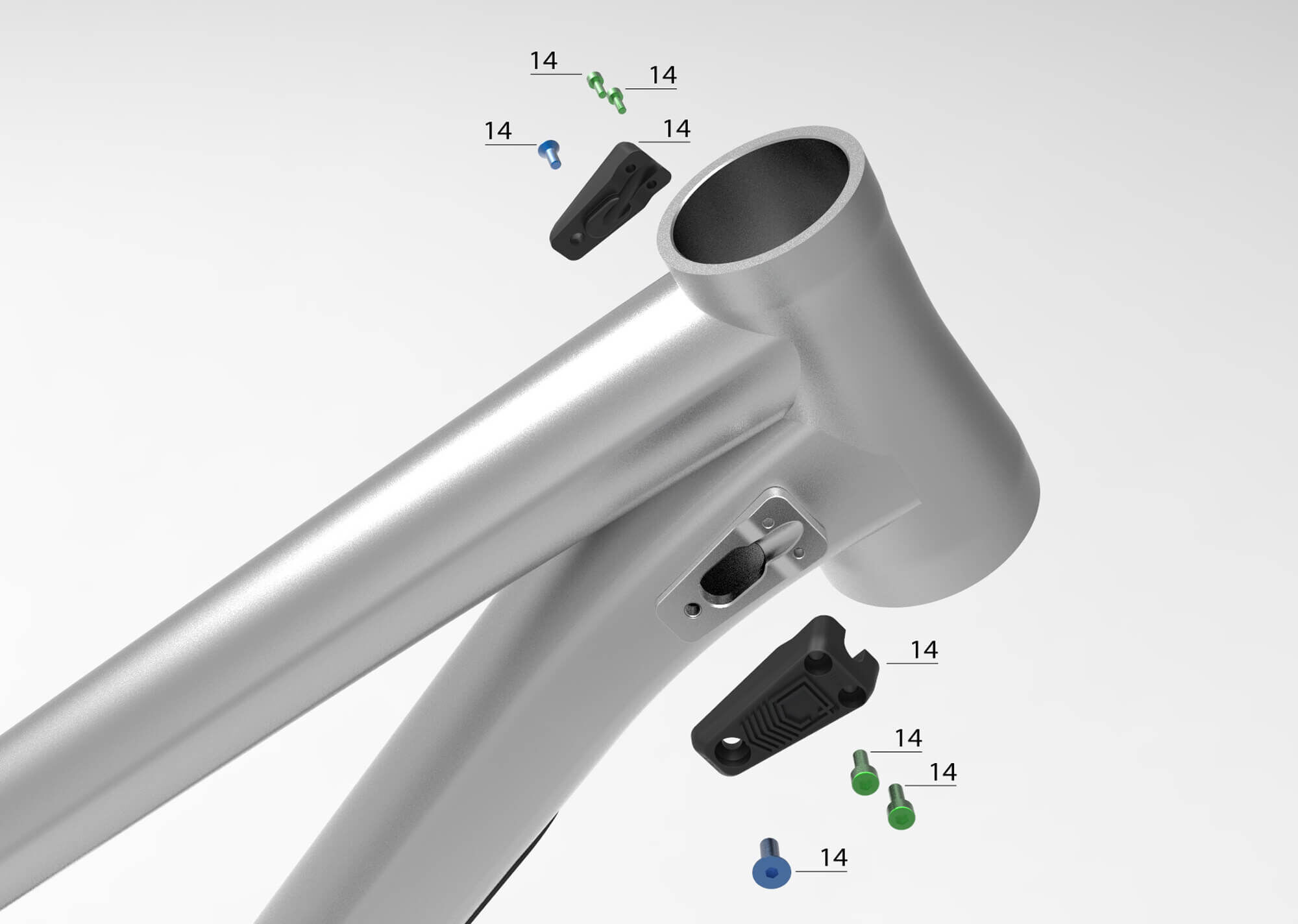

14
W20FUV3BUMPER
BUMPER FOURCHE FRS V3
1 N.m

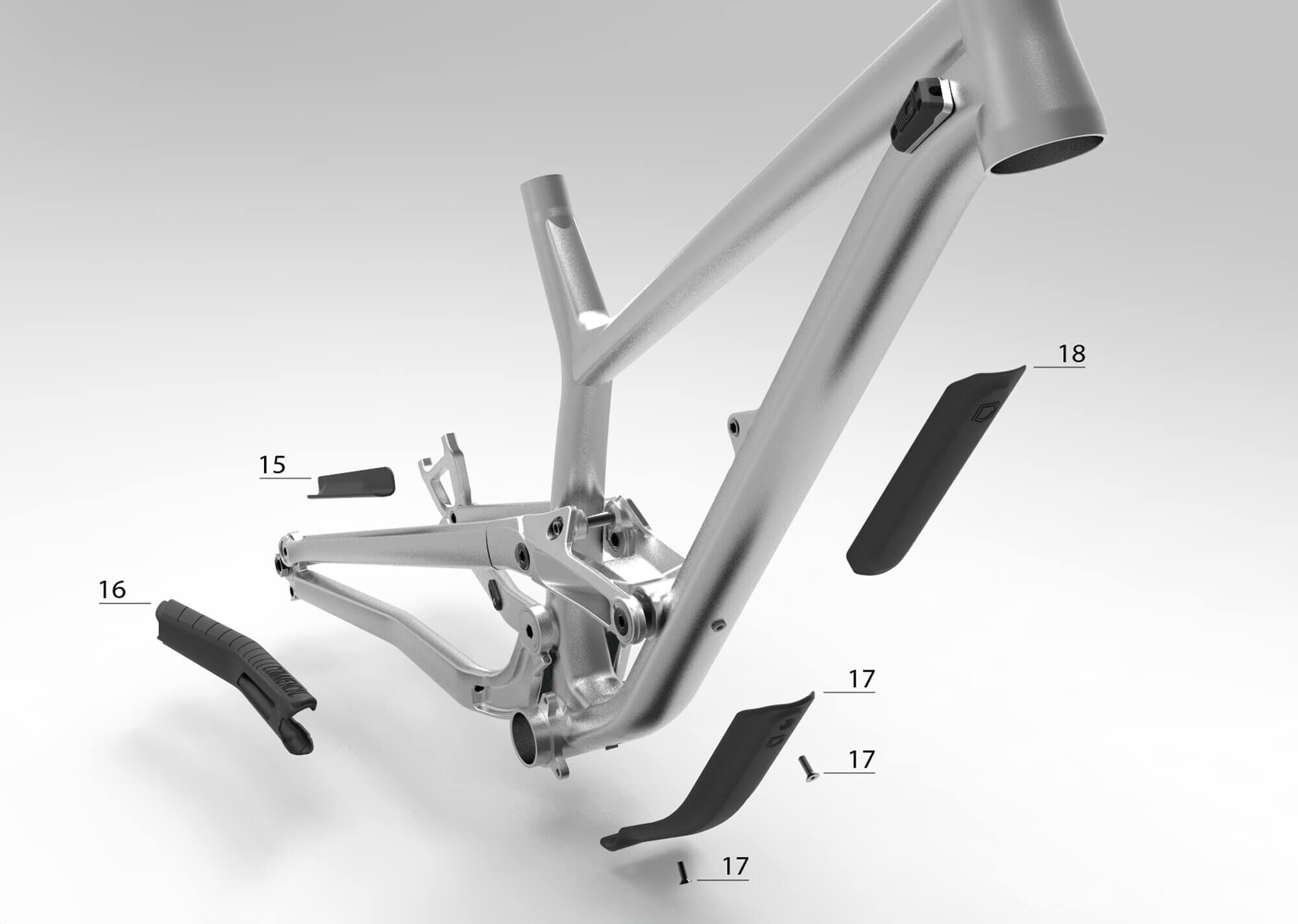

Protections

15
W19CLHPROTECSS
PROTECTION DE HAUBAN CLASH, META & FRS
16
W19CLHPROTECCS
PROTECTION DE BASE CLASH, META & FRS
17
W20FUV3PROTECDT
PROTECTION DE DOWN TUBE FRS ET CLASH
3N.m
W19PROTECPICKUP18
Produit non disponible sur notre site, veuillez contacter nos équipes.

Guidage des cables

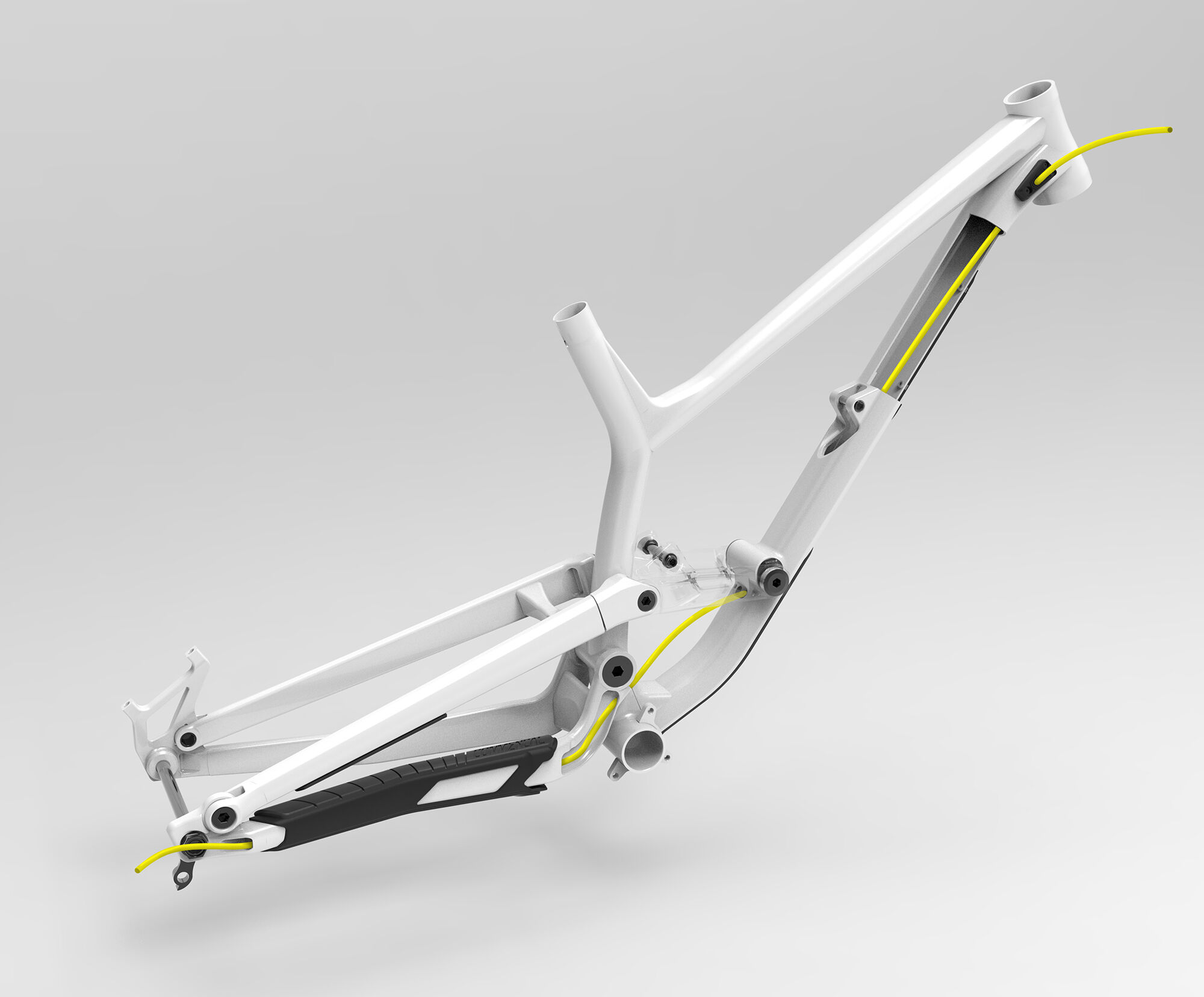

Frein arrière

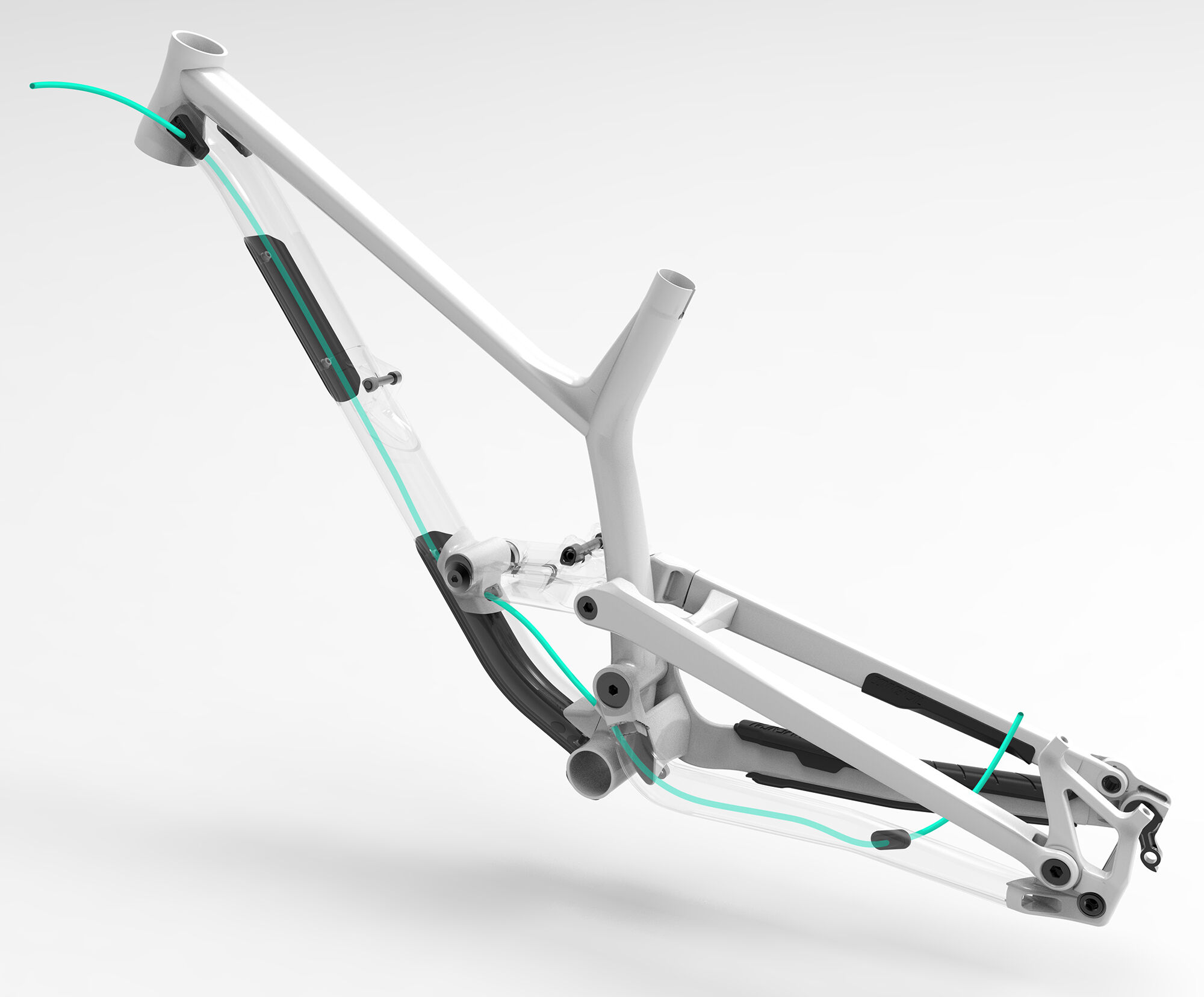

Dérailleur

Comment ajuster la cinématique
