Características técnicas

  • Tipo de bici

    Kids bike - Downhill racing

  • Material del cuadro

    AL 6066 T4, T6

  • Peso del cuadro

    4,6 kg / 10.14 lb

  • Recorrido trasero

    200mm

  • Entre-eje / recorrido amortiguador

    250x75mm

  • SAG recomendado

    17-23% / 11-15mm

  • Compatible amortiguador piggy back

    Yes

  • Casquillos de amortiguador

    20x8mm / 30x10mm

  • Altura de horquilla recomendada/max.

    601mm / 610mm

  • Tipo de dirección

    ZS56 / ZS56

  • Compatible ICR

    No

  • Tamaño de las ruedas

    27.5’’ - 27.5’’

  • Dimensión max. rueda trasera - ETRTO

    65mm - Ø584mm

  • Tipo de fijación del freno trasero

    Postmount 200mm

  • Tamaño max. del disco trasero

    223mm

  • Diámetro de la tija/abrazadera del sillín

    31,6mm / 34,9mm

  • Inserción max. de la tija

    105mm

  • Tipo de Caja de pedalier

    Press Fit BB 107mm

  • Guía de cadena

    ISCG 05 lower - Custom upper idler guide

  • Línea de cadena

    56,5

  • Dimensión del buje trasero

    150x12mm

  • Dimensión del eje trasero

    Maxle standard, 176mm, M12, P1.0mm

  • Patilla UDH

    No

  • Ajuste del anclaje del amortiguador

    No

Geometría

TALLAS
XS
S
M
L
XL
1 - LONGITUD TUBO DE SILLÍN
400
400
400
400
400
2 - ÁNGULO TUBO DE SILLÍN
66,5°
65,5°
65,5°
65,5°
65,5°
3 - ÁNGULO DIRECCIÓN
63°
62,7°
62,2°
62,2°
63,8°
4 - ALTURA TUBO DE DIRECCIÓN
112
112
112
112
112
5 - DISTANCIA ENTRE EJES
1191
1256
1290
1320
1301
6 - LONGITUD TUBO SUPERIOR
563
596
614
645
665
7 - LONGITUD VAINAS
425
448
456
456
433
8 - ALTURA CAJA DE PEDALIER
-5
-3
2
2
-11,5
9 - ALTURA HORQUILLA
590
607
607
607
607
10 - STACK
615
634
631
631
632
11 - REACH
405
425
445
477
500

Todas las medidas están en milímetros.

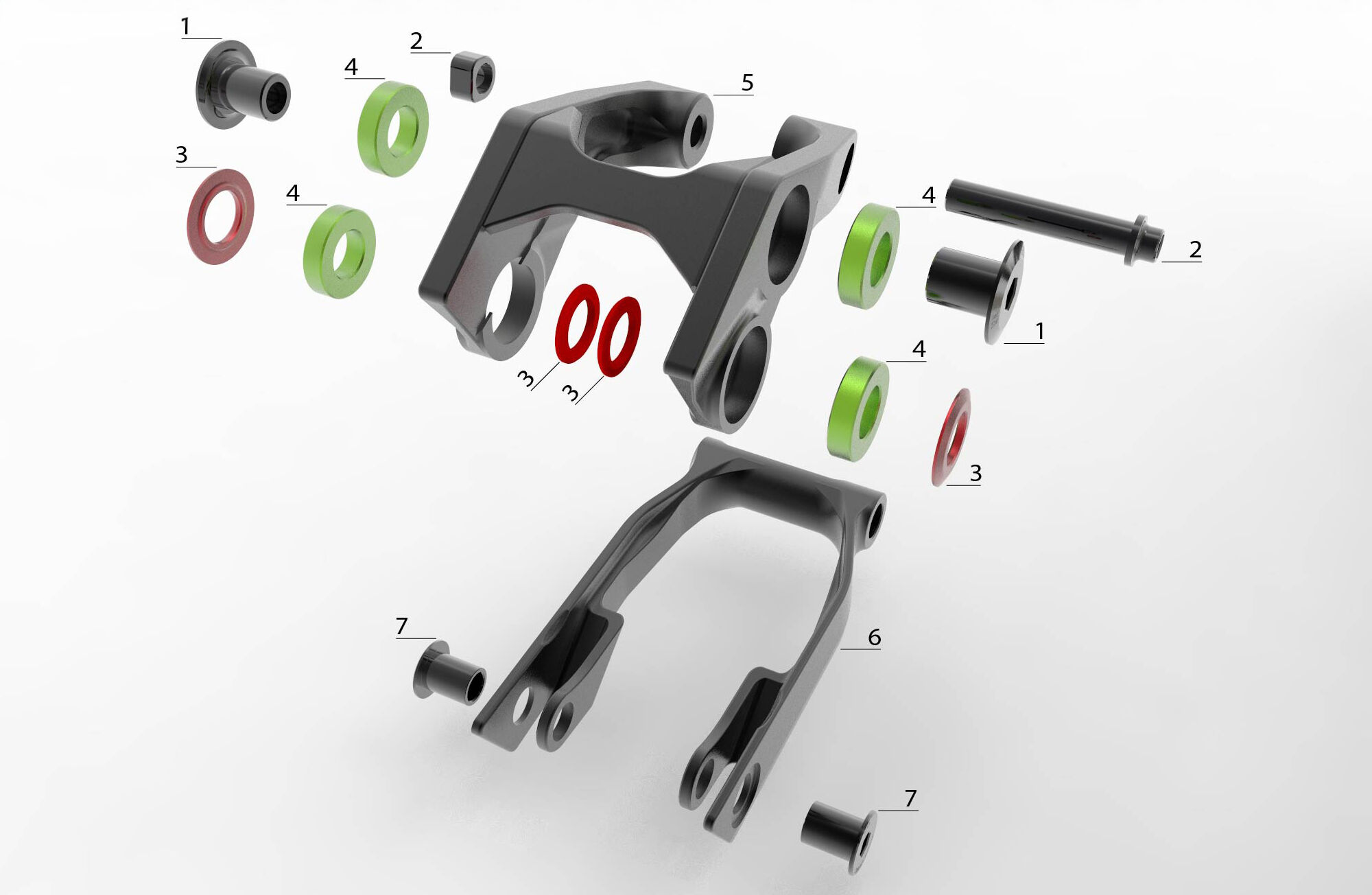

Enlace

1
W18DH29BOLTRKFT
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
10-15N.m
2
W18DH29AXLERKSH
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
9-12N.m
2
W18DH29SHINS
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
3
W18DH29WASHERCS
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
4
W21EBSUPREMEDHV44
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
6x6902 / 2x17289
5
W20DH44ROCKER
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
6
W20DH44ULINK
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
7
W18DH29BOLTRKUL
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
10-15N.m

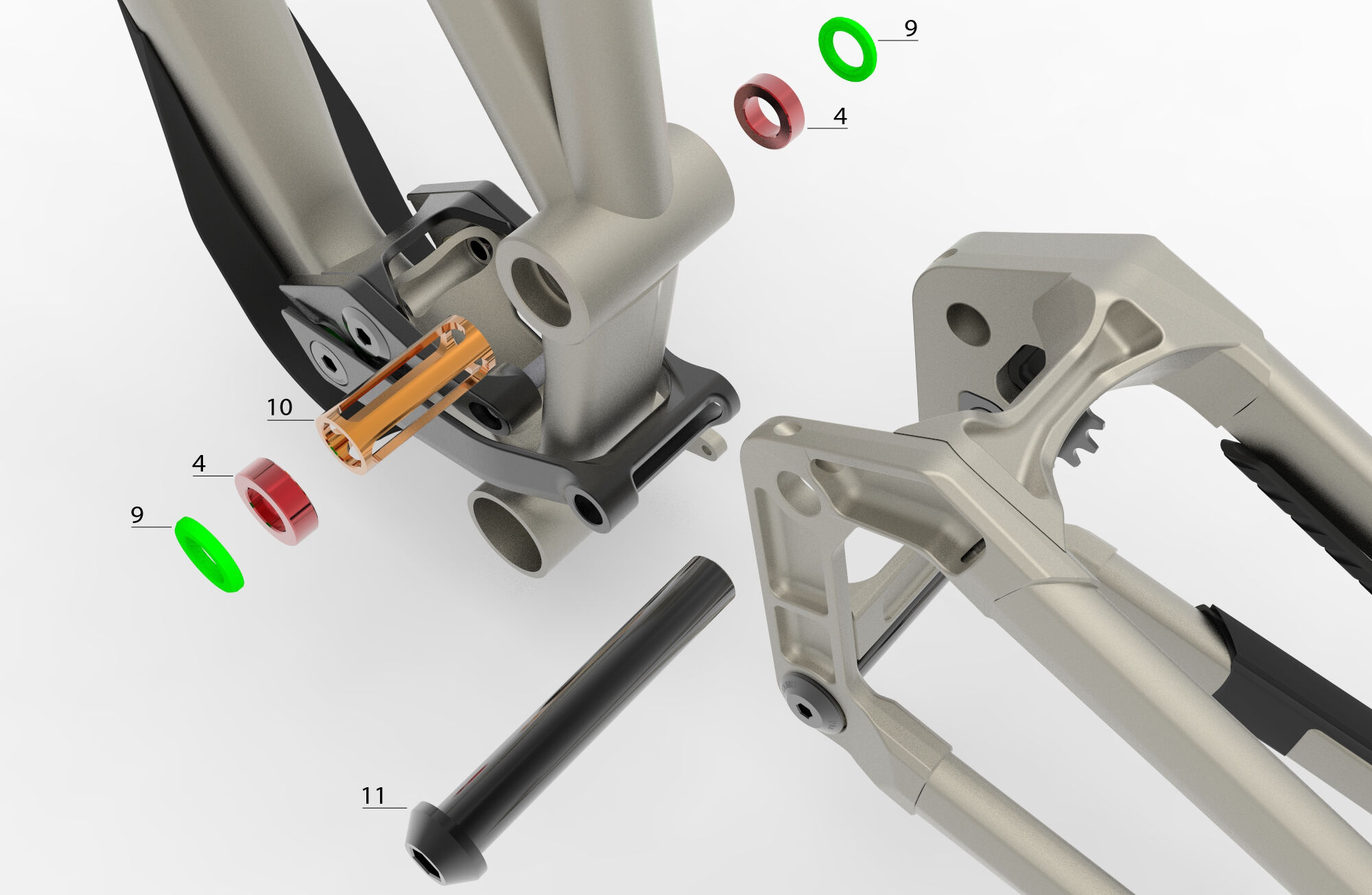

pivote principal

10
W20DH44SPACERMP
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
11
W20DH44AXLEMP
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
10-15N.m
4
W21EBSUPREMEDHV44
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
6x6902 / 2x17289
9
W20DH44WASHERMP
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.

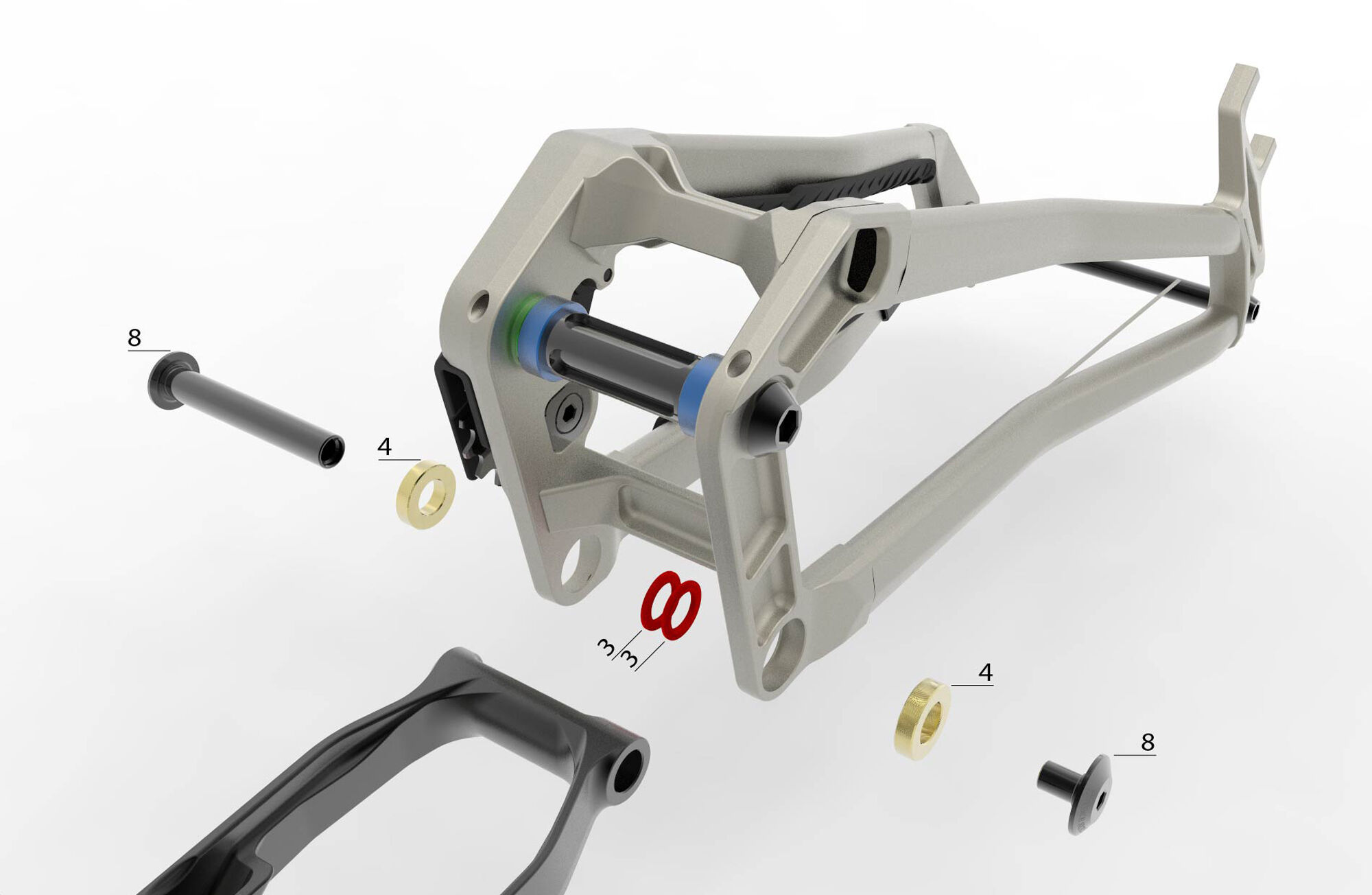

Triángulo trasero

3
W18DH29WASHERCS
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
4
W21EBSUPREMEDHV44
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
6x6902 / 2x17289
8
W20DH44AXLEULRT
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
12N.m

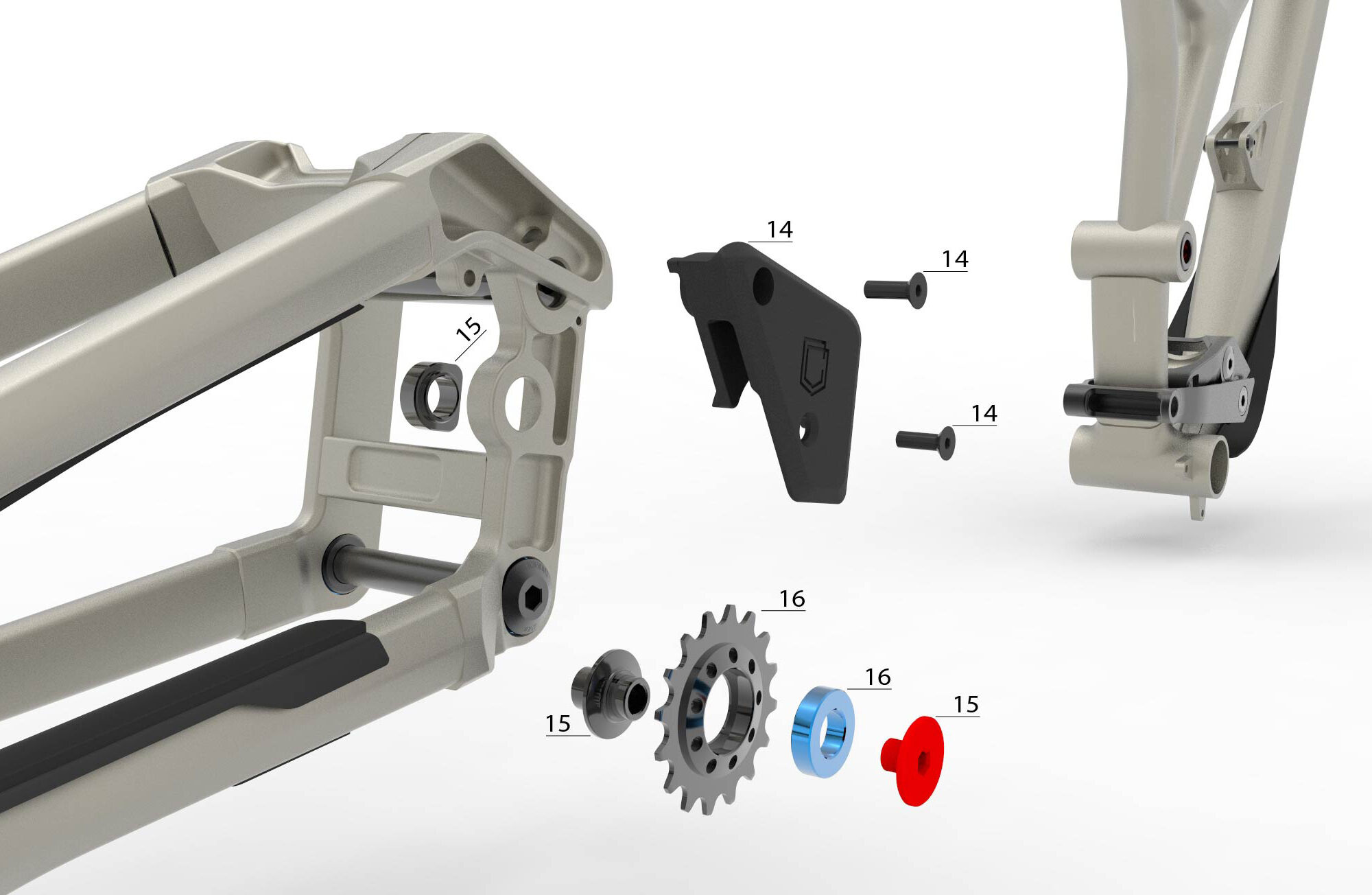

14
W20DH44IDLERGUIDE
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
3N.m
15
W20DH44AXLEIDLER
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
9-12N.m
16
W20DH44IDLER
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
14
W20DH44IDLERGUIDE
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
3N.m
15
W20DH44AXLEIDLER
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
9-12N.m
16
W20DH44IDLER
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.

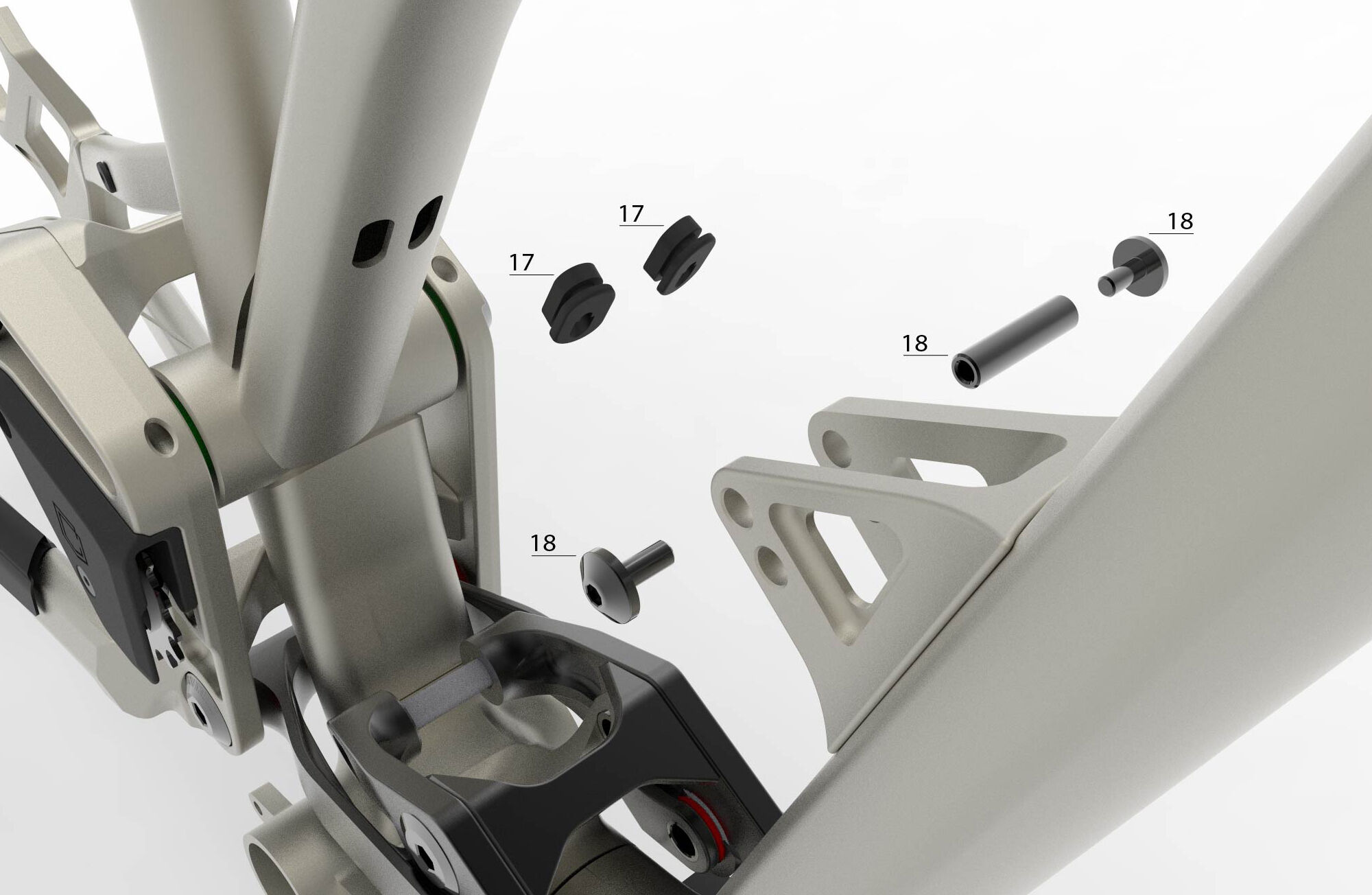

Triángulo delantero

17
W12HOSESEAL
GUIA CABLE MANGUITO INTERNO
18
W20DH44AXLESHFT
EJE AMORTIGUADOR / TRIÁNGULO DELANTERO SUPREME DH V4.4 Y V4.5
9N.m

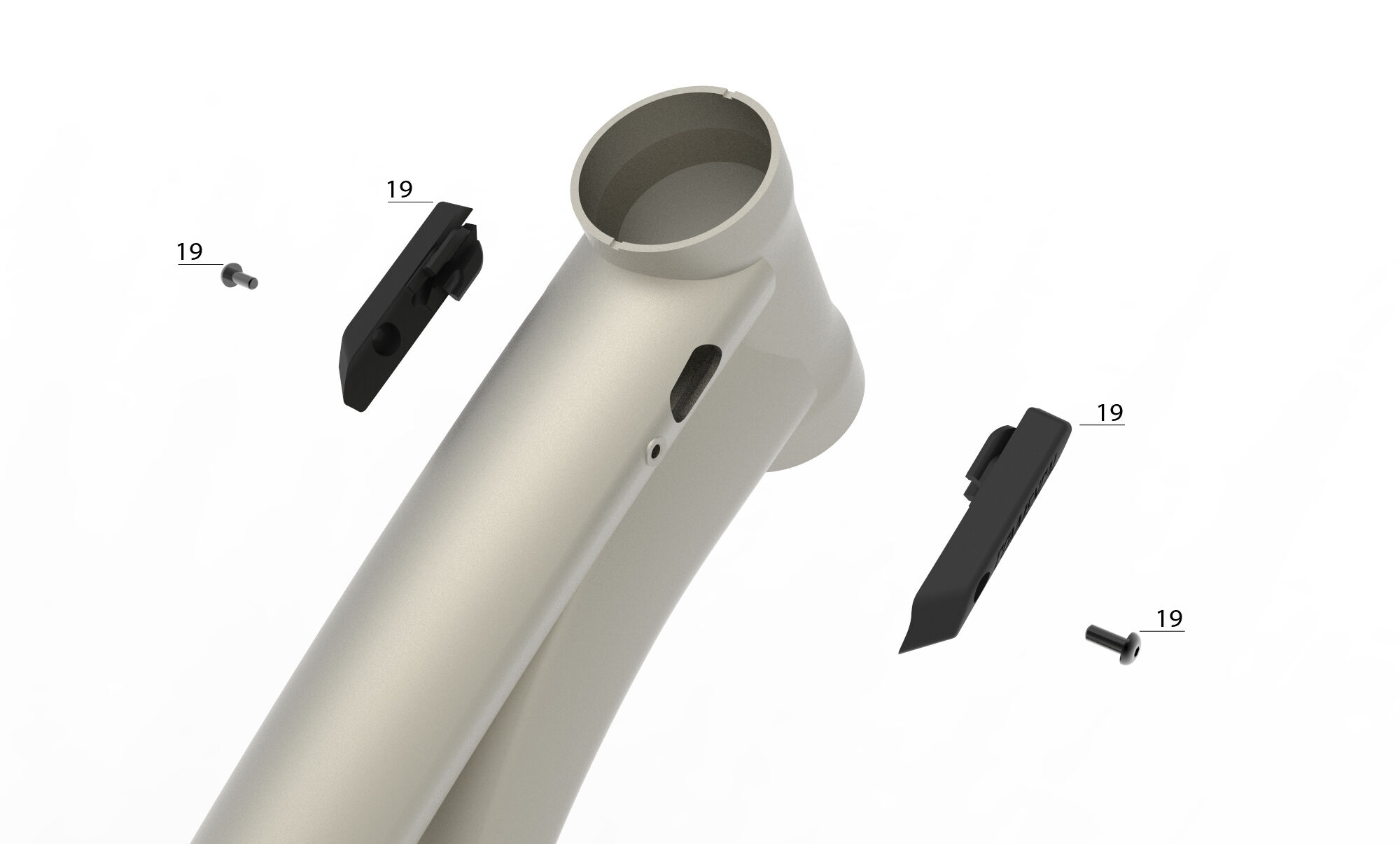

19
A16FORKBUMPDHV4
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
2,5N.m

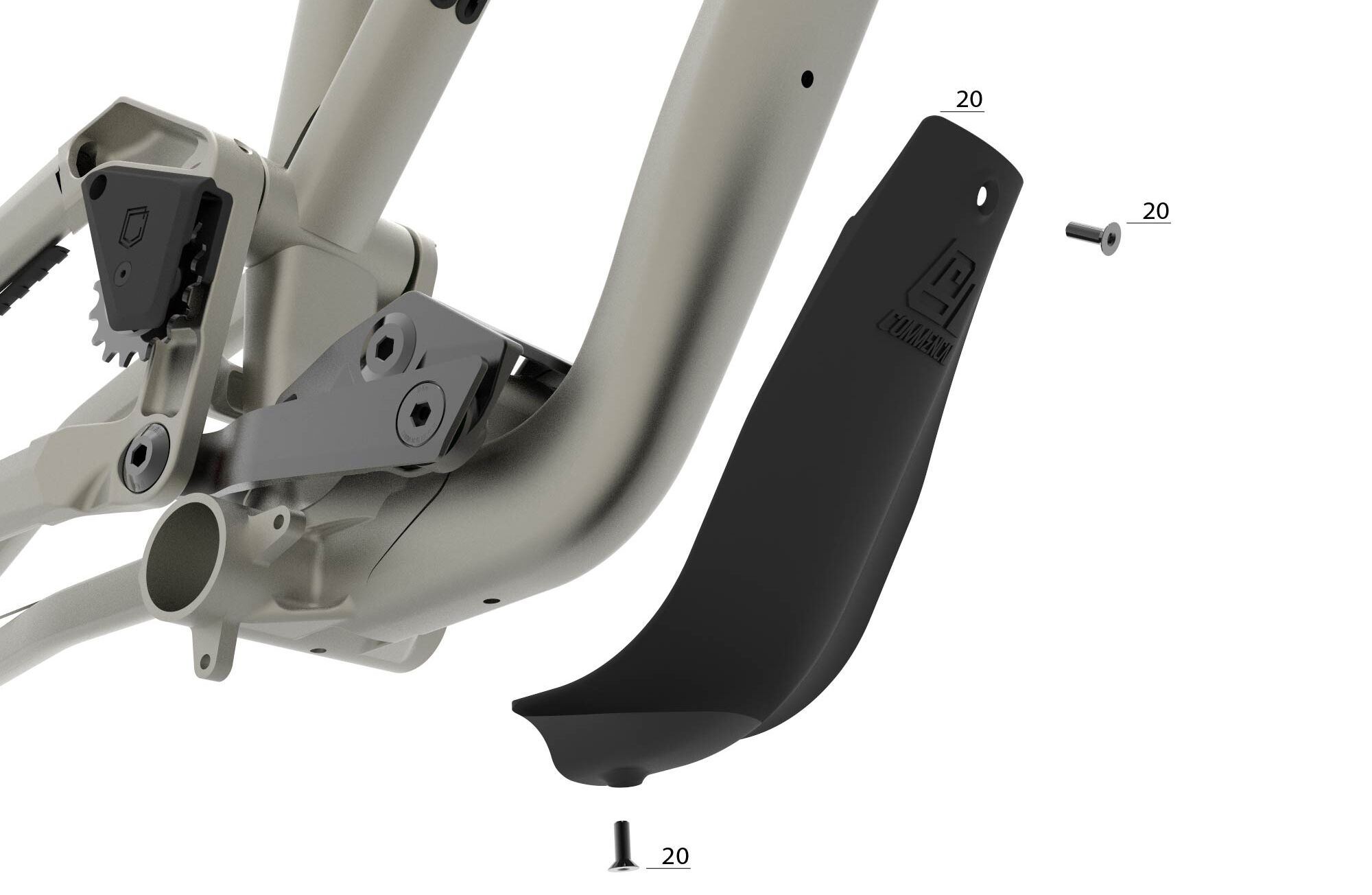

Protectores

20
A16DTPROTECTOR
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
3N.m

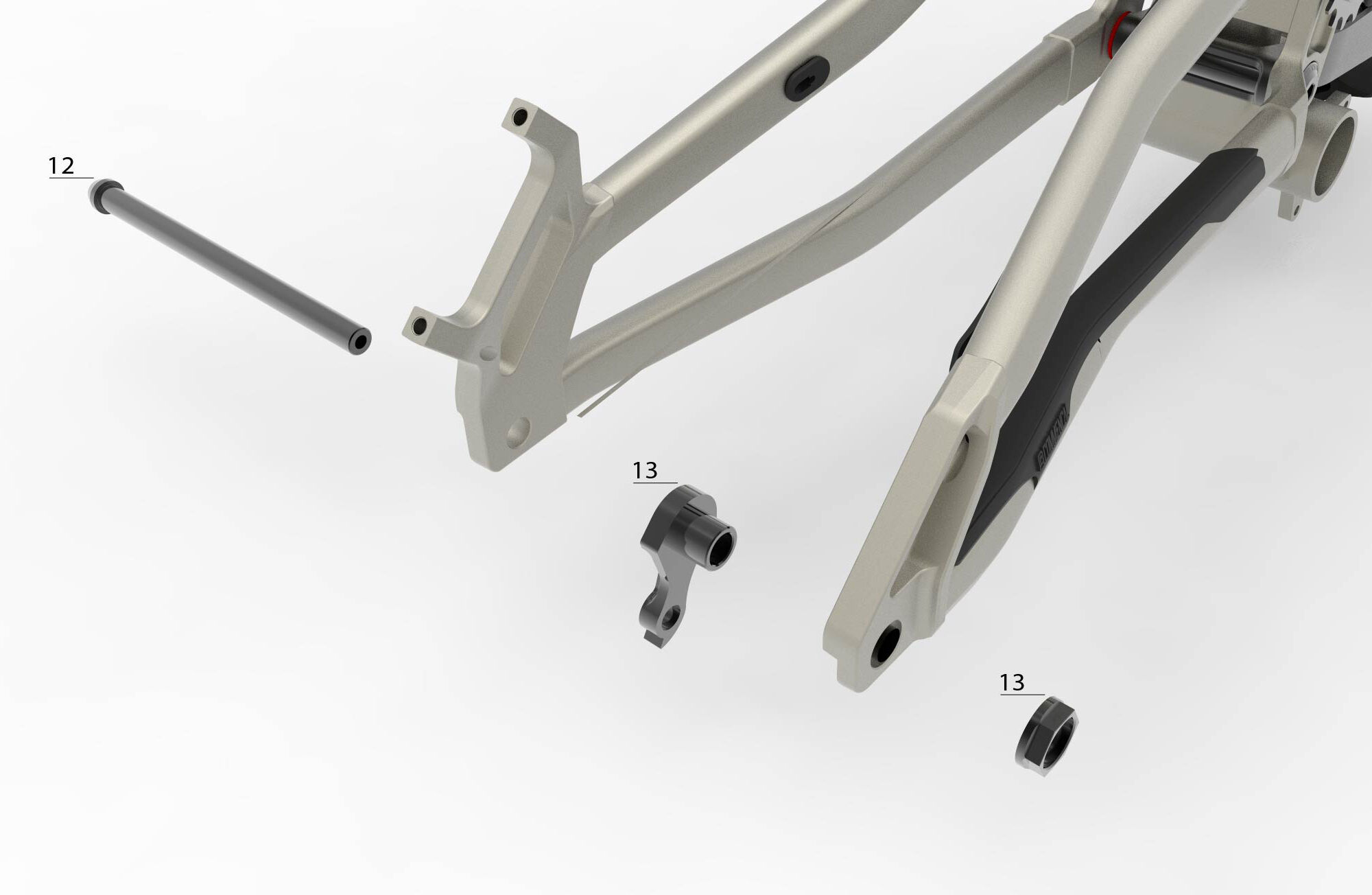

13
W13RHRSUPFR
PATILLA DE CAMBIO PARA SUPREME DH V3 / FR / PARK & FURIOUS
20-25N.m
12
W16DHV4WHEELAXLE
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
12N.m
