Características técnicas
Características técnicas
-
Tipo de bici
Enduro / All Mountain
-
Material del cuadro
AL 6066 T4, T6
-
Peso del cuadro
4,06 kg / 8,95 lb
-
Recorrido trasero
150mm
-
Entre-eje/recorrido amortiguador
210x55mm
-
SAG recomendado
27-30% / 15-19mm
-
Compatible amortiguador piggy back
Yes
-
Casquillos de amortiguador
Included - 20x10mm
-
Altura de horquilla recomendada/max.
571mm / 586mm
-
Tipo de dirección
ZS56 / ZS56
-
Compatible ICR
Yes
-
Tamaño de las ruedas
29’’ - 29’’
-
Dimensión max. rueda trasera - ETRTO
65mm - Ø622mm
-
Tipo de fijación del freno trasero
Postmount 200mm
-
Tamaño max. del disco trasero
223mm
-
Diámetro de la tija/abrazadera del sillín
34,9mm / 38,5mm
-
Inserción max. de la tija
S : 230mm / M : 270mm / L : 290mm / XL : 310mm
-
Tipo de Caja de pedalier
Press Fit BB 92mm
-
Guía de cadena
ISCG 05 lower - Custom upper guide
-
Línea de cadena
55
-
Dimensión del buje trasero
148x12mm
-
Dimensión del eje trasero
Maxle standard, 180mm, M12, P1.0mm
-
Patilla UDH
Yes
-
Ajuste del anclaje del amortiguador
2 positions
Geometría
Geometría
TALLAS
SLow / High
MLow / High
LLow / High
XLLow / High
1 - LONGITUD TUBO DE SILLÍN
380
420
440
460
2 - ÁNGULO TUBO DE SILLÍN
77,7° / 78,2°
77,7° / 78,2°
77,7° / 78,2°
77,7° / 78,2°
3 - ÁNGULO DIRECCIÓN
64,1° / 64,5°
64,1° / 64,5°
64,1° / 64,5°
64,1° / 64,5°
4 - ALTURA TUBO DE DIRECCIÓN
120
125
130
135
5 - DISTANCIA ENTRE EJES
1215 / 1214
1237 / 1236
1271 / 1270
1293 / 1293
6 - LONGITUD TUBO SUPERIOR
572,9 / 571,6
593,9 / 592,6
614,8 / 613,5
635,8 / 634,5
7 - LONGITUD VAINAS
436,8 / 435
436,8 / 435
441,8 / 440
441,8 / 440
8 - ALTURA CAJA DE PEDALIER
-25,7 / -20
-25,8 / -20
-25,8 / -20
-25,9 / -20
9 - ALTURA HORQUILLA
571
571
571
571
10 - REACH
435,4 / 440
455,4 / 460
475,5 / 480
495,4 / 500
11 - STACK
626,3 / 628,8
630,8 / 633,3
635,4 / 637,8
639,9 / 642,3
Todas las medidas están en milímetros.

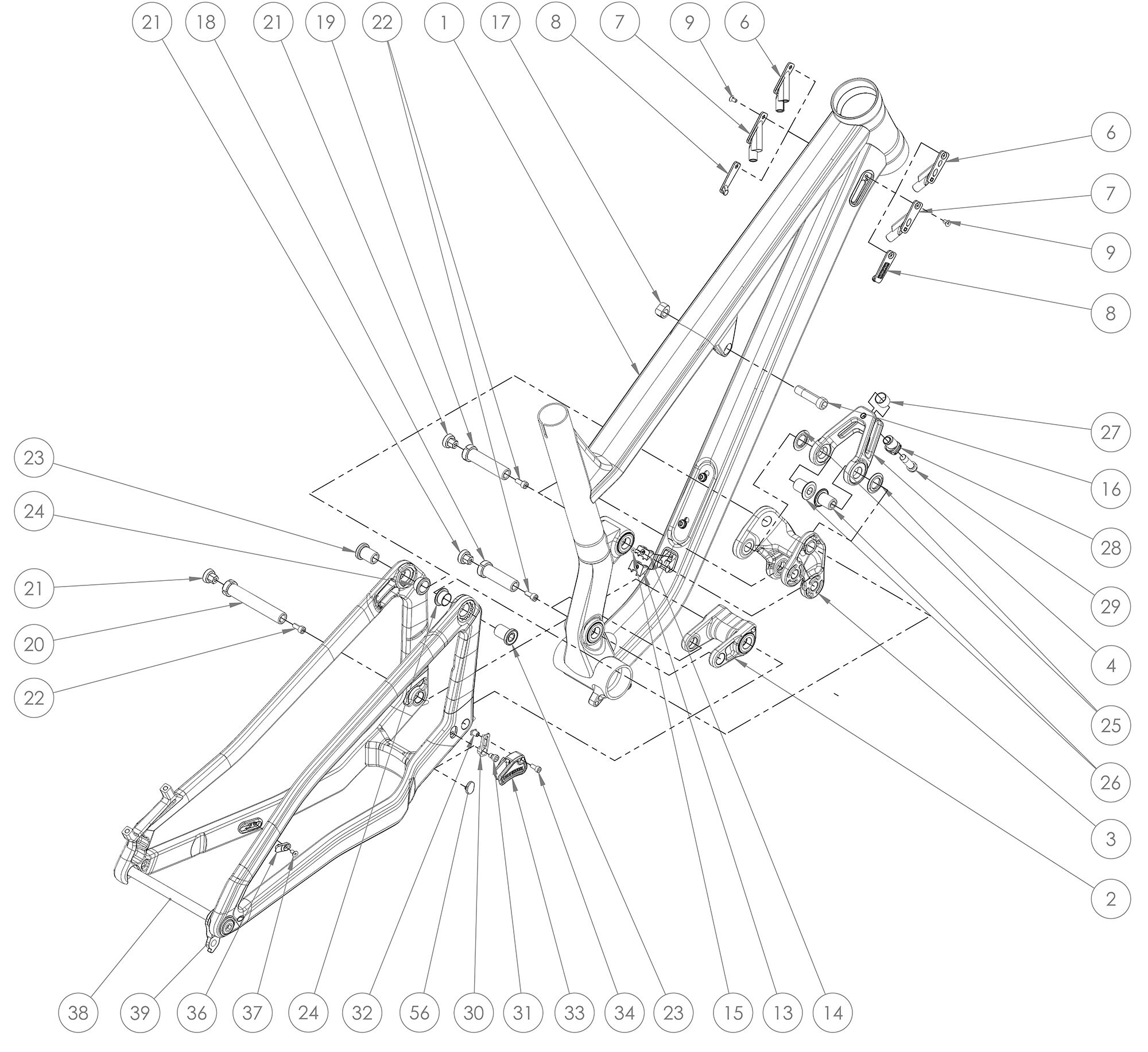

Montaje del cuadro
Montaje del cuadro
18+21+22
W22TPOAXLELLFT
Axle: 20N.m / Expander Bolt: 6N.m
19+21+22
W22TPOAXLEULFT
Axle: 20N.m / Expander Bolt: 6N.m
20+21+22
W23MTV5AXLELLRT
Axle: 20N.m / Expander Bolt: 6N.m
25
W23MTV5WASHERULCL
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
36+37
W19CLHCABLEGUIDEB
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
3N.m
6+7+8+9
W23ICRSEAL0H
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.

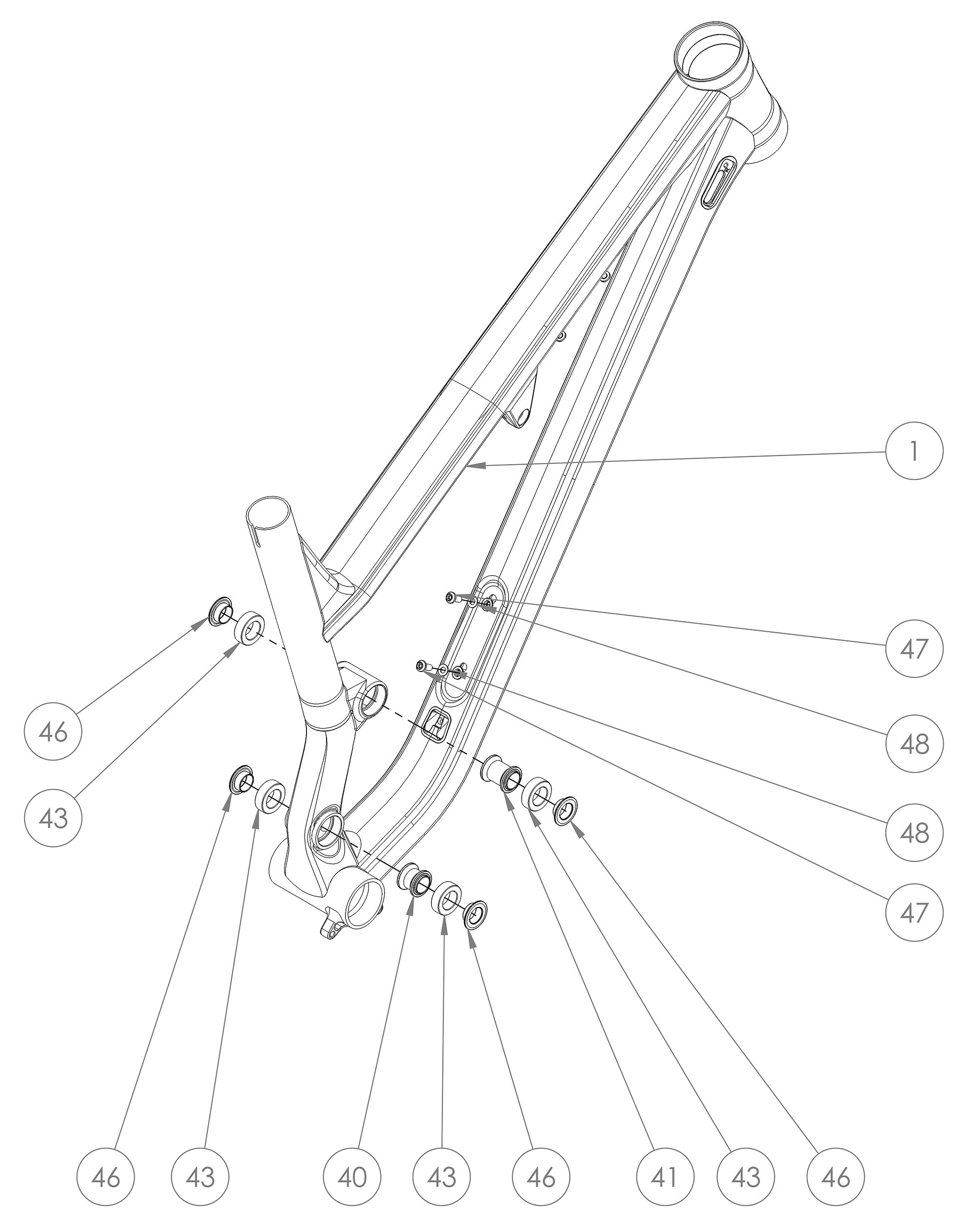

Triángulo delantero
Triángulo delantero
41
W23MTV5SPACEULFT
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
4
W21EB17289
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
17x28x9

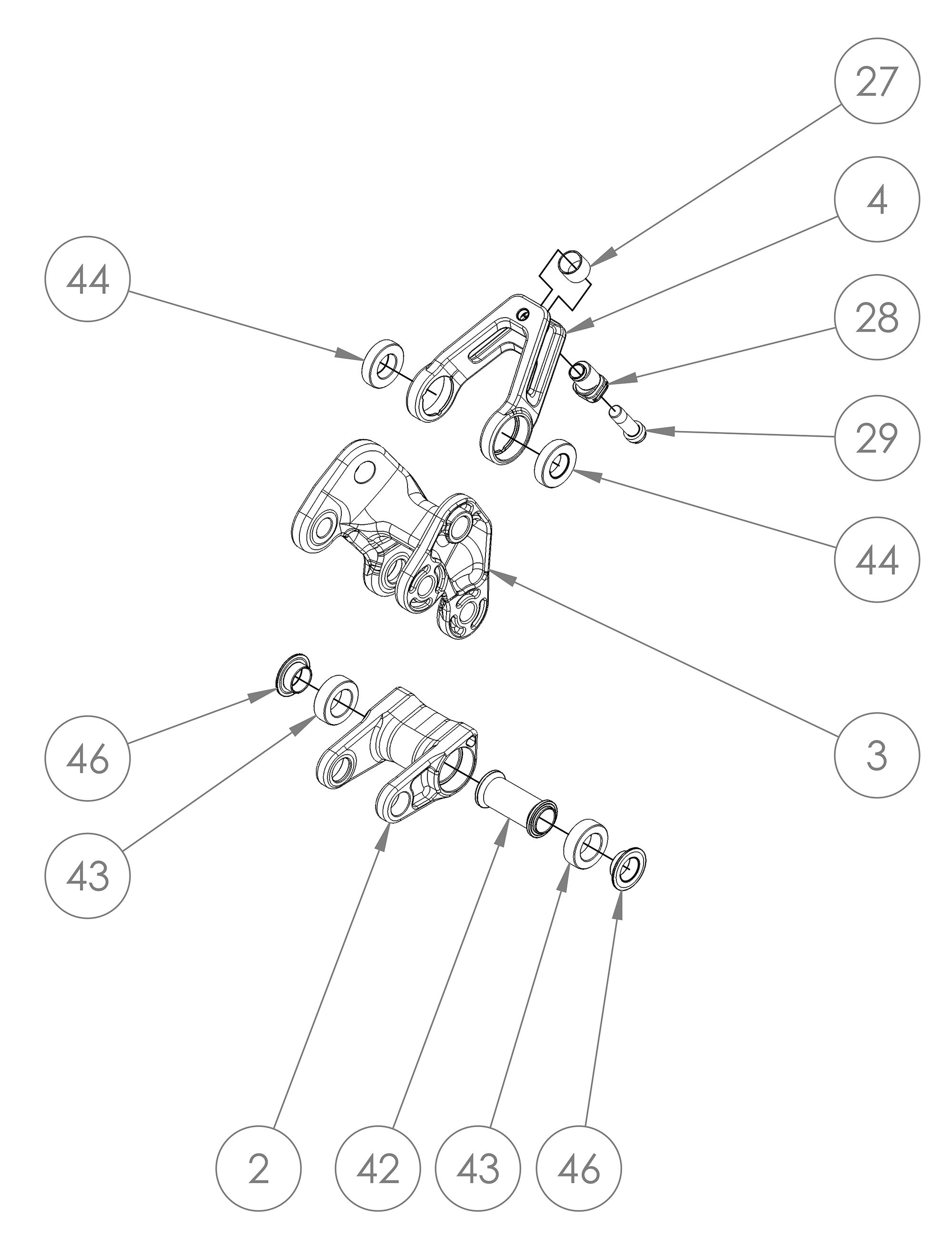

Enlace
Enlace
43
W21EB17289
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
17x28x9
44
W19EB6902
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
15x28x7
Triángulo trasero
Triángulo trasero
43
W21EB17289
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
17x28x9

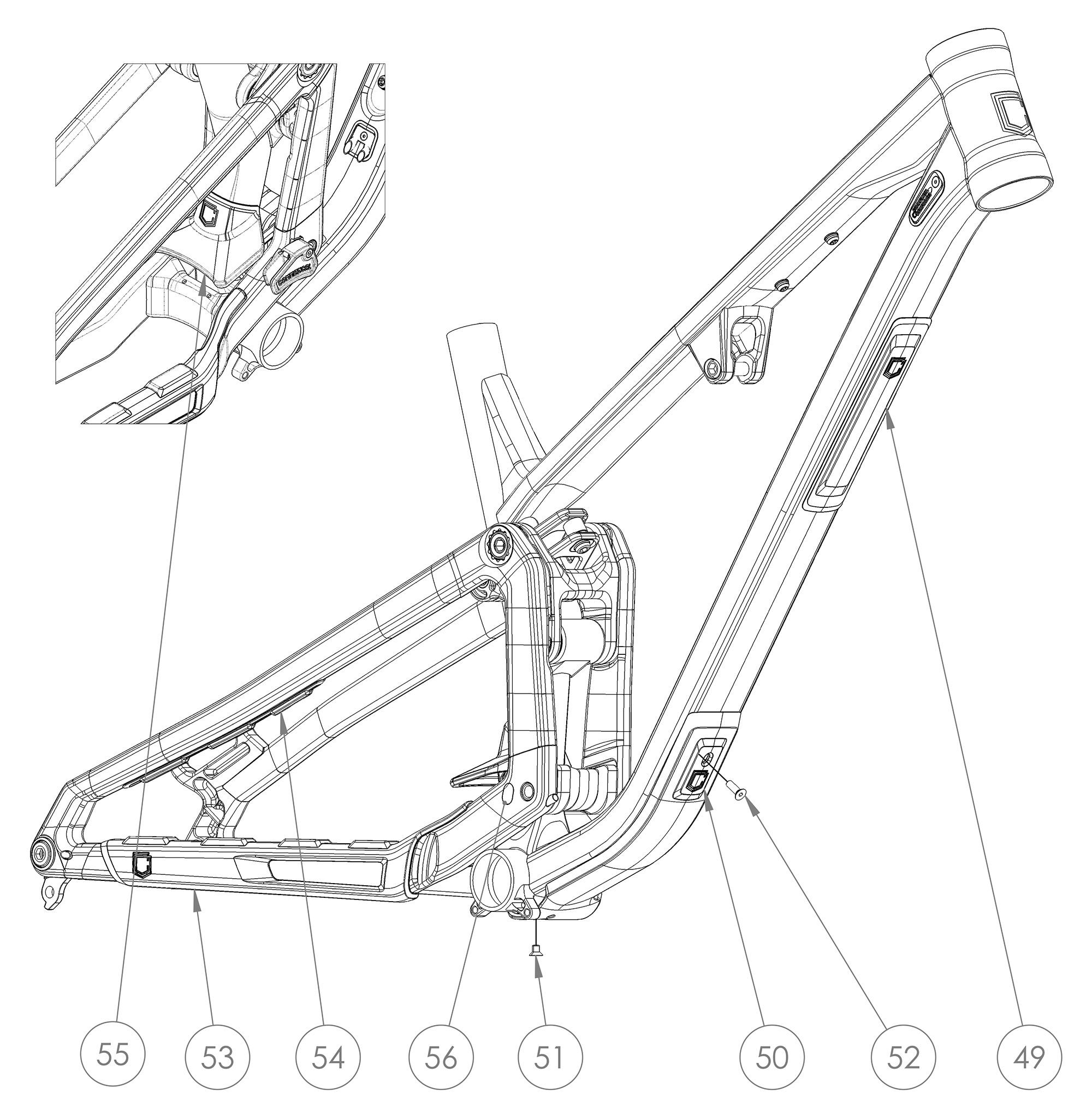

Protectores
Protectores
49
W23MTV5PROTECPU
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.

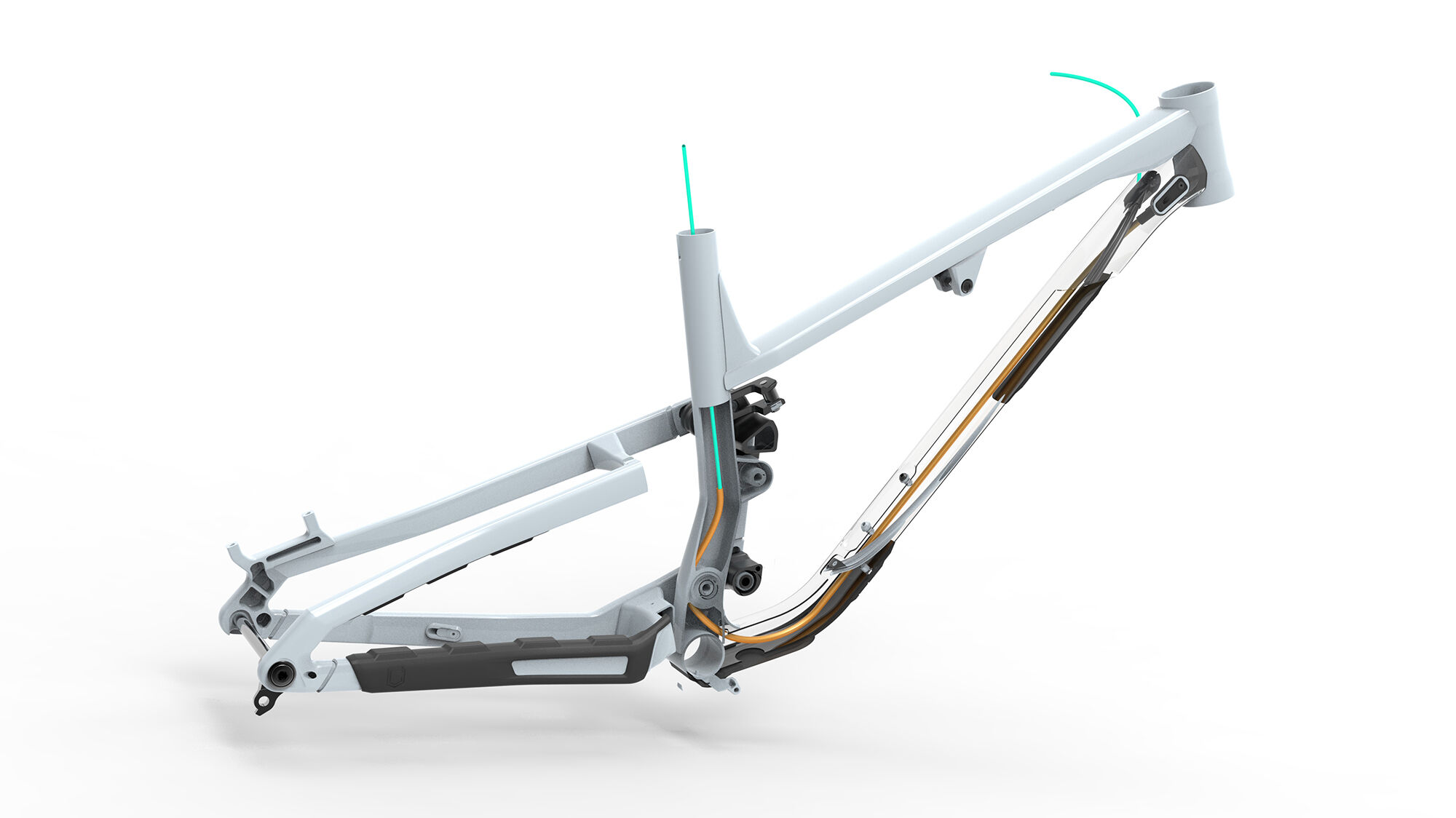

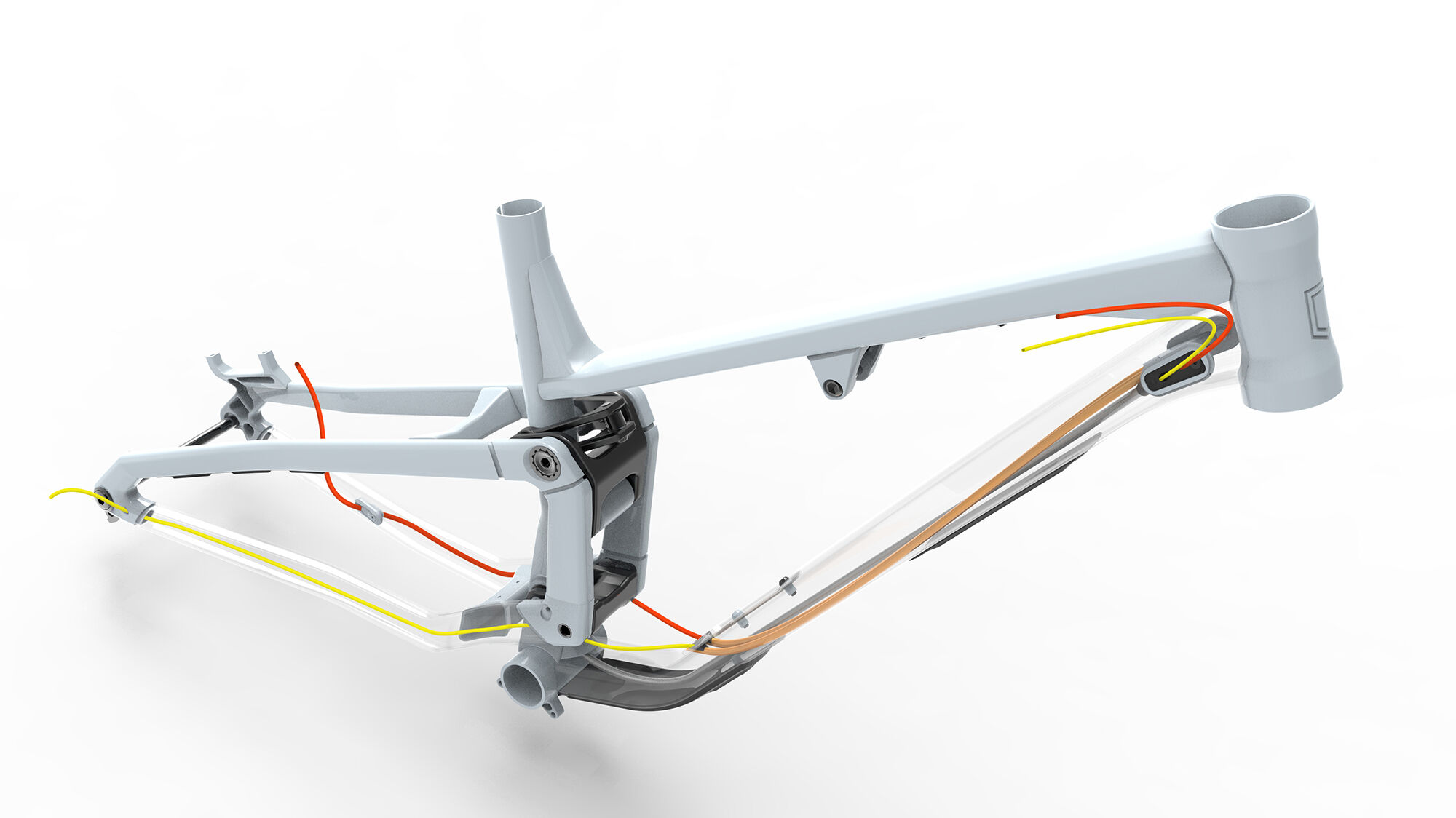

Pasos de cables
Pasos de cables
Freno trasero - Desviador
Freno trasero - Desviador
tija de sillín
tija de sillín
