Características técnicas
Características técnicas
-
Tipo de bici
Downhill Racing
-
Material del cuadro
AL 6066 T4, T6
-
Peso del cuadro
5,3 kg / 11.68 lb
-
Recorrido trasero
220mm
-
Entre-eje / recorrido amortiguador
250x75mm
-
SAG recomendado
20-25% / 15-19mm
-
Compatible amortiguador piggy back
Yes
-
Casquillos de amortiguador
30x8mm / 30x8mm
-
Altura de horquilla recomendada/max.
612mm / 620mm
-
Tipo de dirección
ZS56 / ZS56
-
Compatible ICR
No
-
Tamaño de las ruedas
29'' - 27,5''
-
Dimensión max. rueda trasera - ETRTO
65mm - Ø584mm
-
Tipo de fijación del freno trasero
Postmount 200mm
-
Tamaño max. del disco trasero
223mm
-
Diámetro de la tija/abrazadera del sillín
31,6mm / 34,9mm
-
Inserción max. de la tija
133mm
-
Tipo de Caja de pedalier
Press Fit BB 107mm
-
Guía de cadena
ISCG 05 lower - Custom upper idler guide
-
Línea de cadena
56,5
-
Dimensión del buje trasero
157x12mm
-
Dimensión del eje trasero
Maxle estándar, 200mm, M12, P1.0mm
-
Patilla UDH
No
-
Ajuste del anclaje del amortiguador
4 positions
-
Ajuste de la distancia entre ejes traseros
3 positions
-
Ajuste de la rigidez del triángulo trasero
3 thickness
Geometría
Geometría
TALLAS
XSLow / High
SLow / High
MLow / High
LLow / High
XLLow / High
1 - LONGITUD TUBO DE SILLÍN
370
370
370
370
370
2 - ÁNGULO TUBO DE SILLÍN
67,1° / 67,5°
67,1° / 67,5°
67,1° / 67,5°
67,1° / 67,5°
67,1° / 67,5°
3 - ÁNGULO DIRECCIÓN
63,9° / 64,3°
63,3° / 63,7°
63,3° / 63,7°
63,3° / 63,7°
63,3° / 63,7°
4 - ALTURA TUBO DE DIRECCIÓN
112
112
112
112
112
5 - DISTANCIA ENTRE EJES
1196 / 1194
1246 / 1244
1283 / 1281
1311 / 1309
1331 / 1329
6 - LONGITUD TUBO SUPERIOR
548 / 546
596 / 594
621 / 619
649 / 647
669 / 667
7 - LONGITUD VAINAS
442 / 440
442 / 440
454 / 452
454 / 452
454 / 452
8 - ALTURA CAJA DE PEDALIER
1,5 / -3,5
2,5 / -3
2,5 / -3
2,5 / -3
2,5 / -3
9 - ALTURA HORQUILLA
581
612
612
612
612
10 - OFFSET HORQUILLA
52
52
52
52
52
11 - REACH
401 / 405
431 / 435
456 / 460
484 / 488
504 / 508
12 - STACK
605 / 602,5
649 / 646
649 / 646
649 / 646
649 / 646
Todas las medidas están en milímetros.

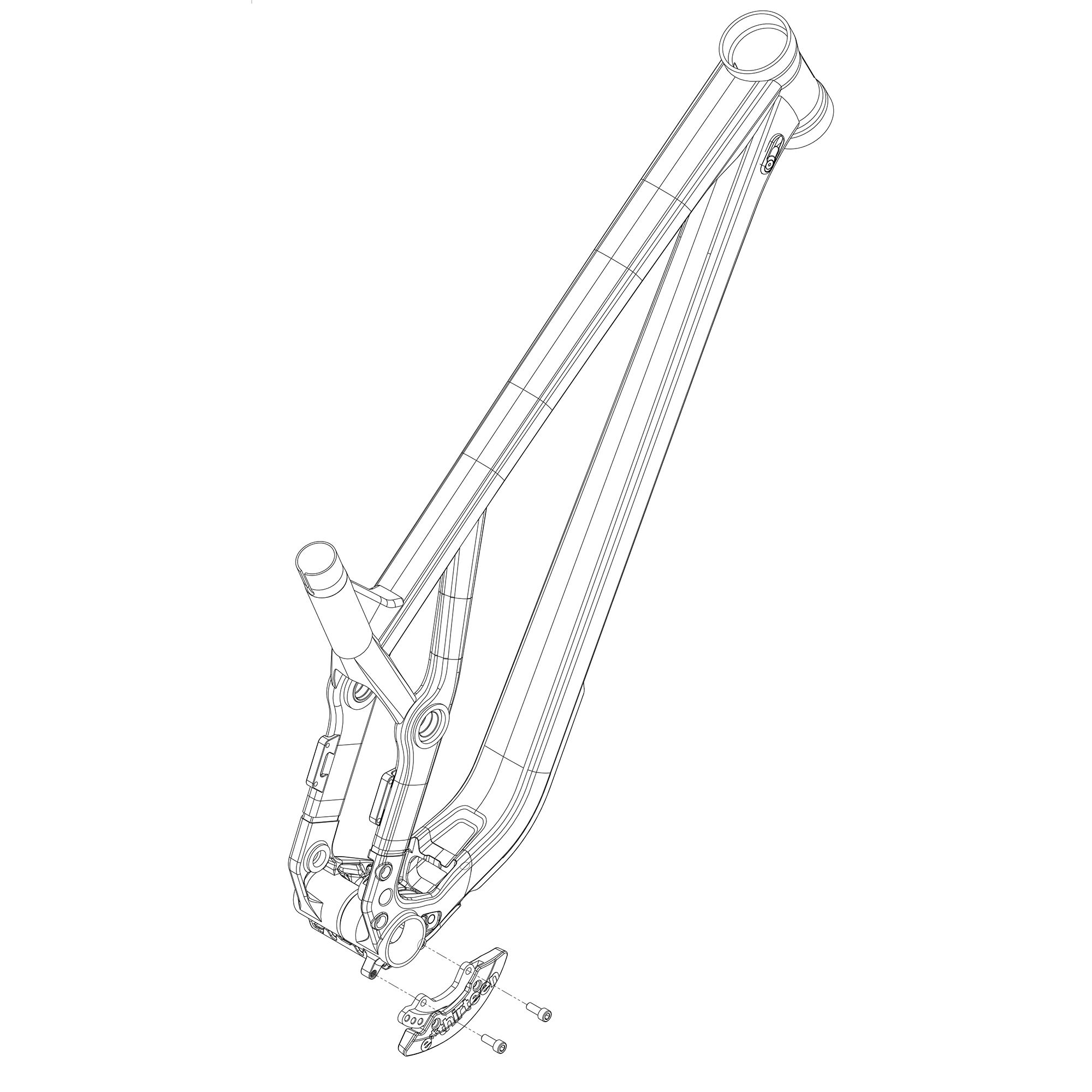

Montaje del cuadro
Montaje del cuadro

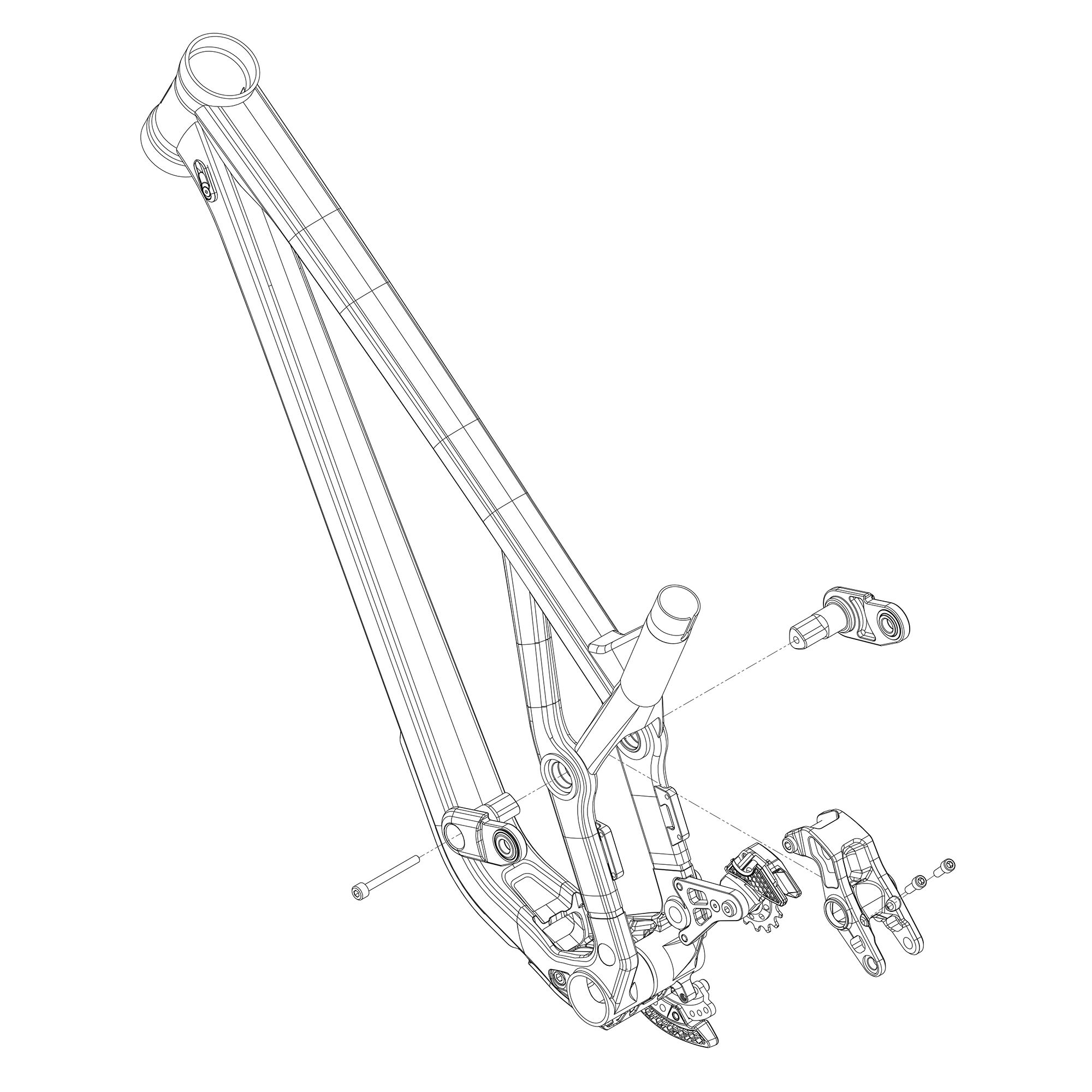

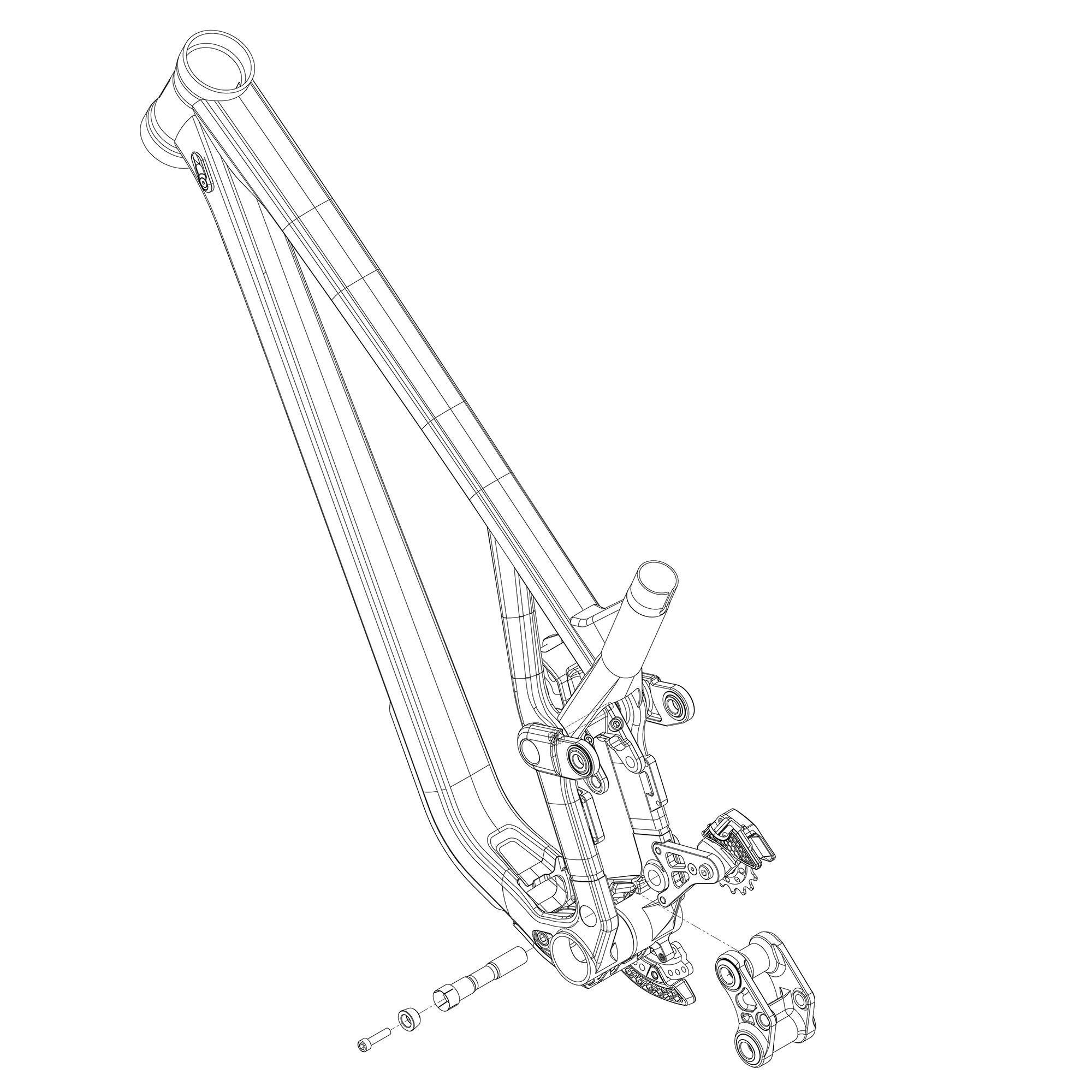

PASO 1

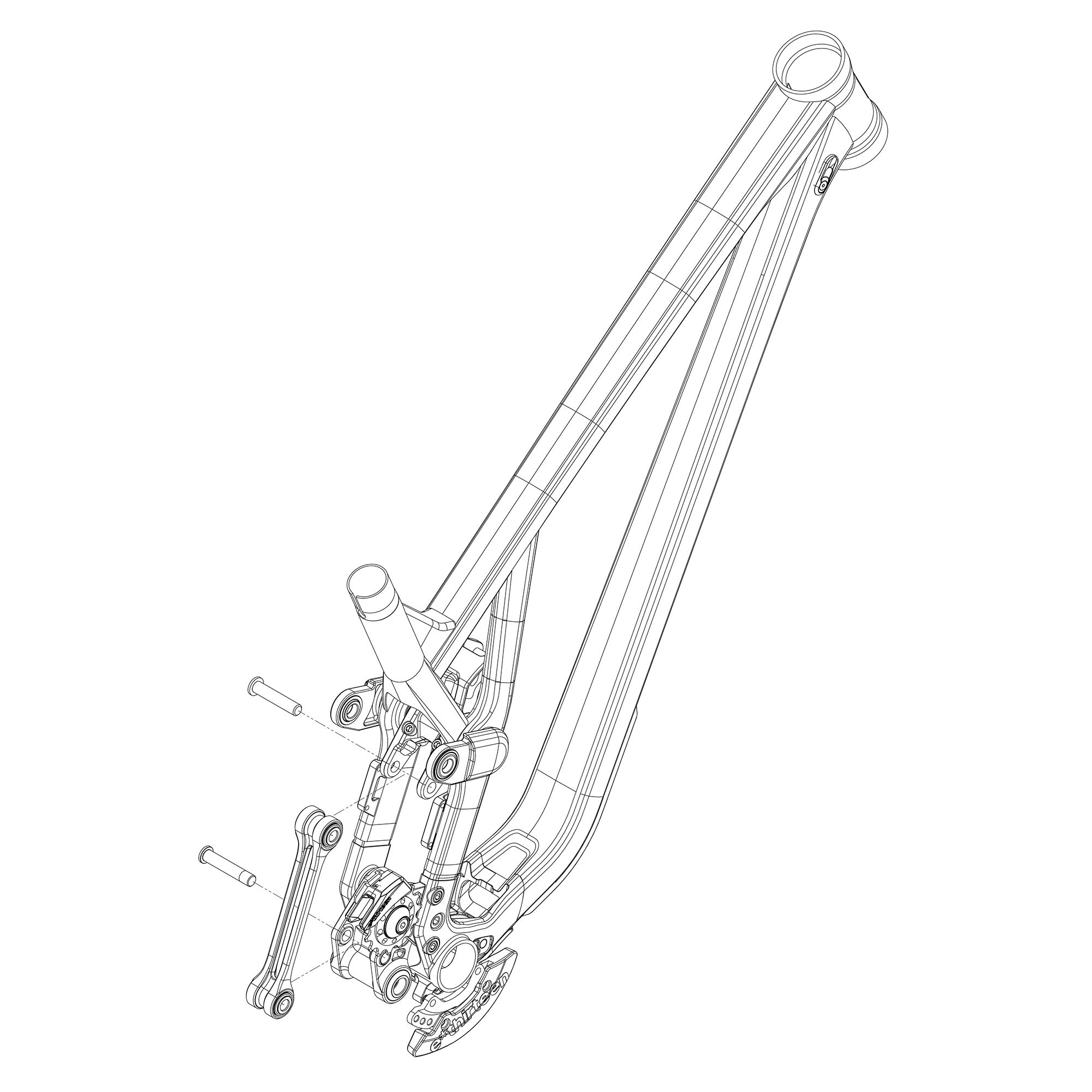

PASO 2
PASO 3

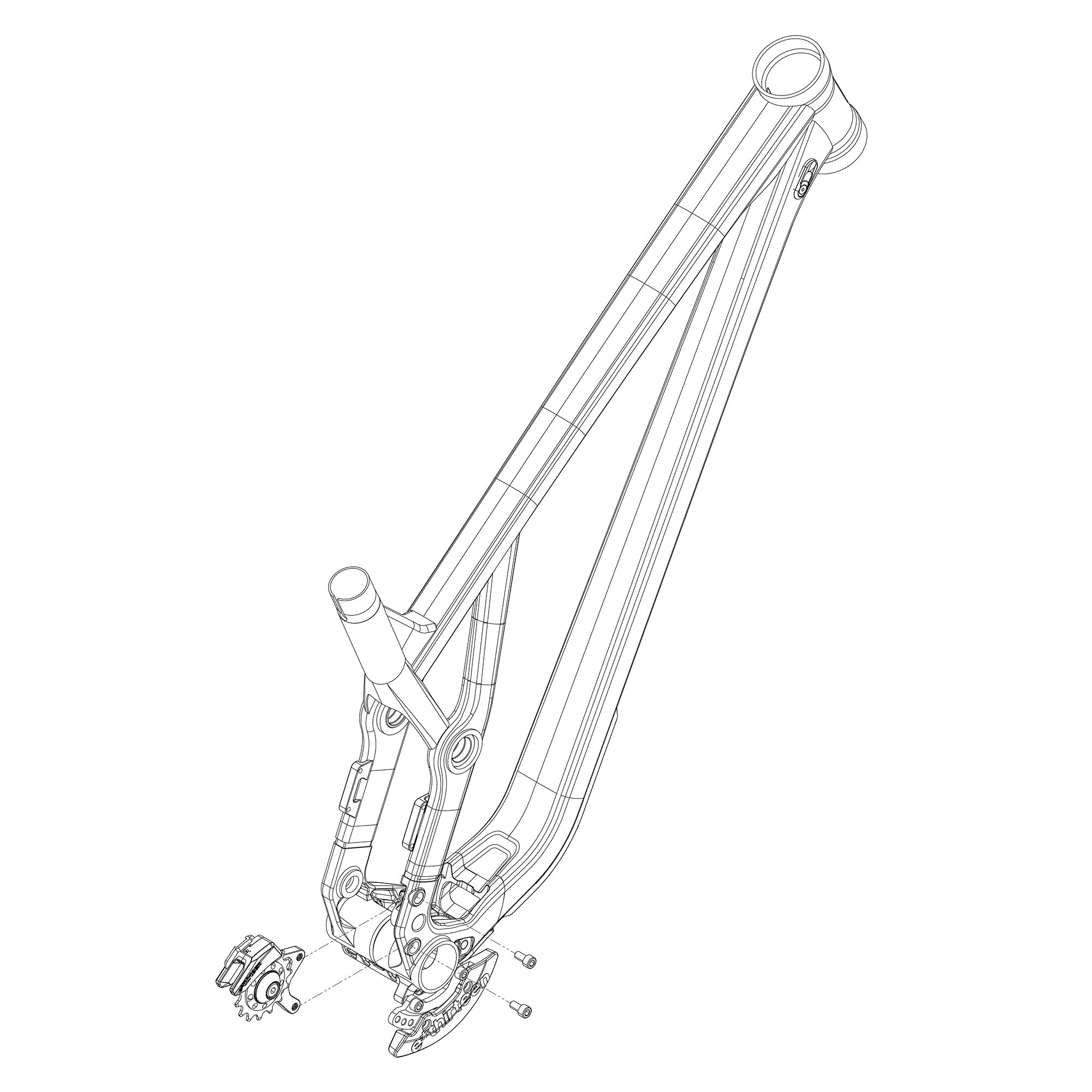

PASO 4
PASO 5

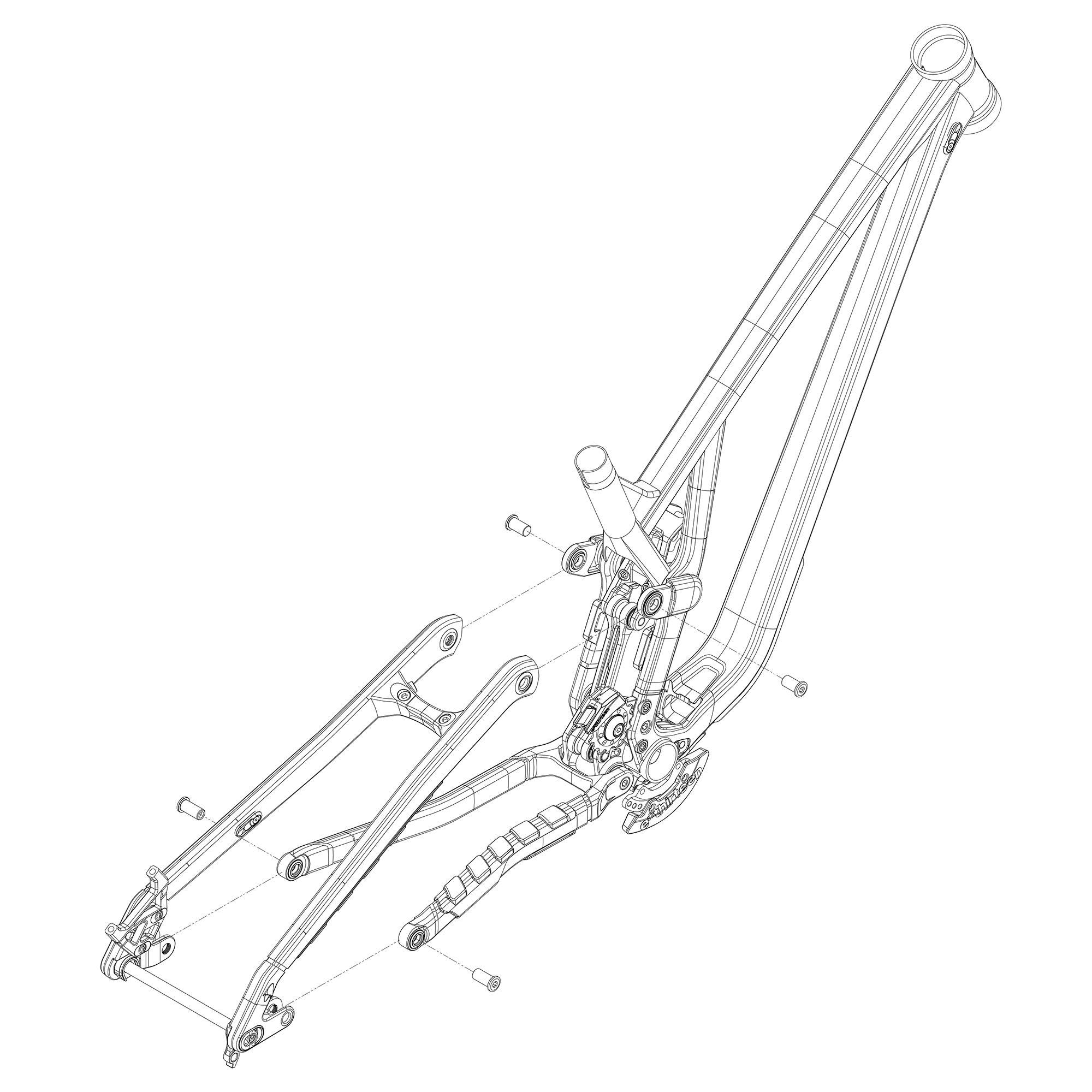

PASO 6

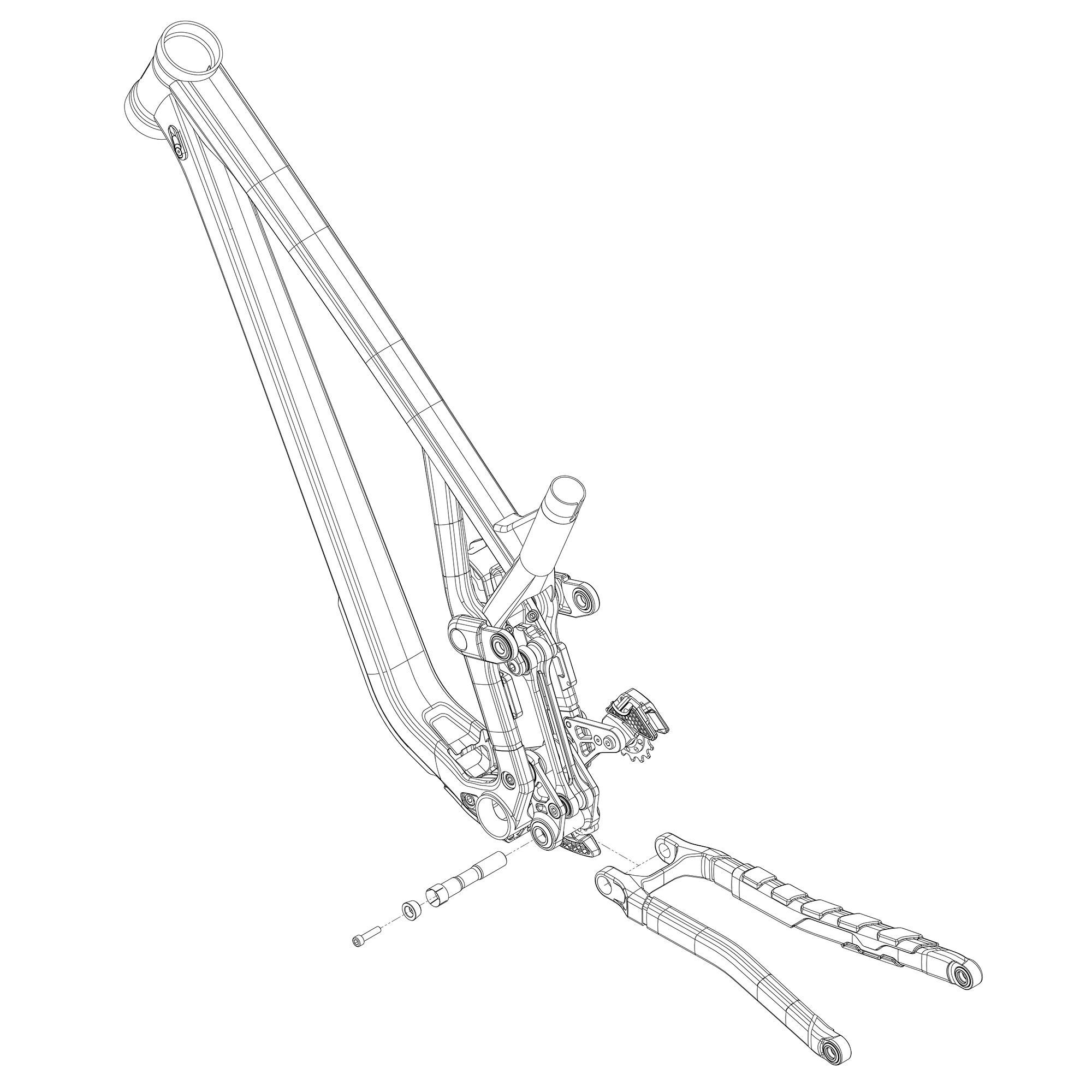

PASO 7

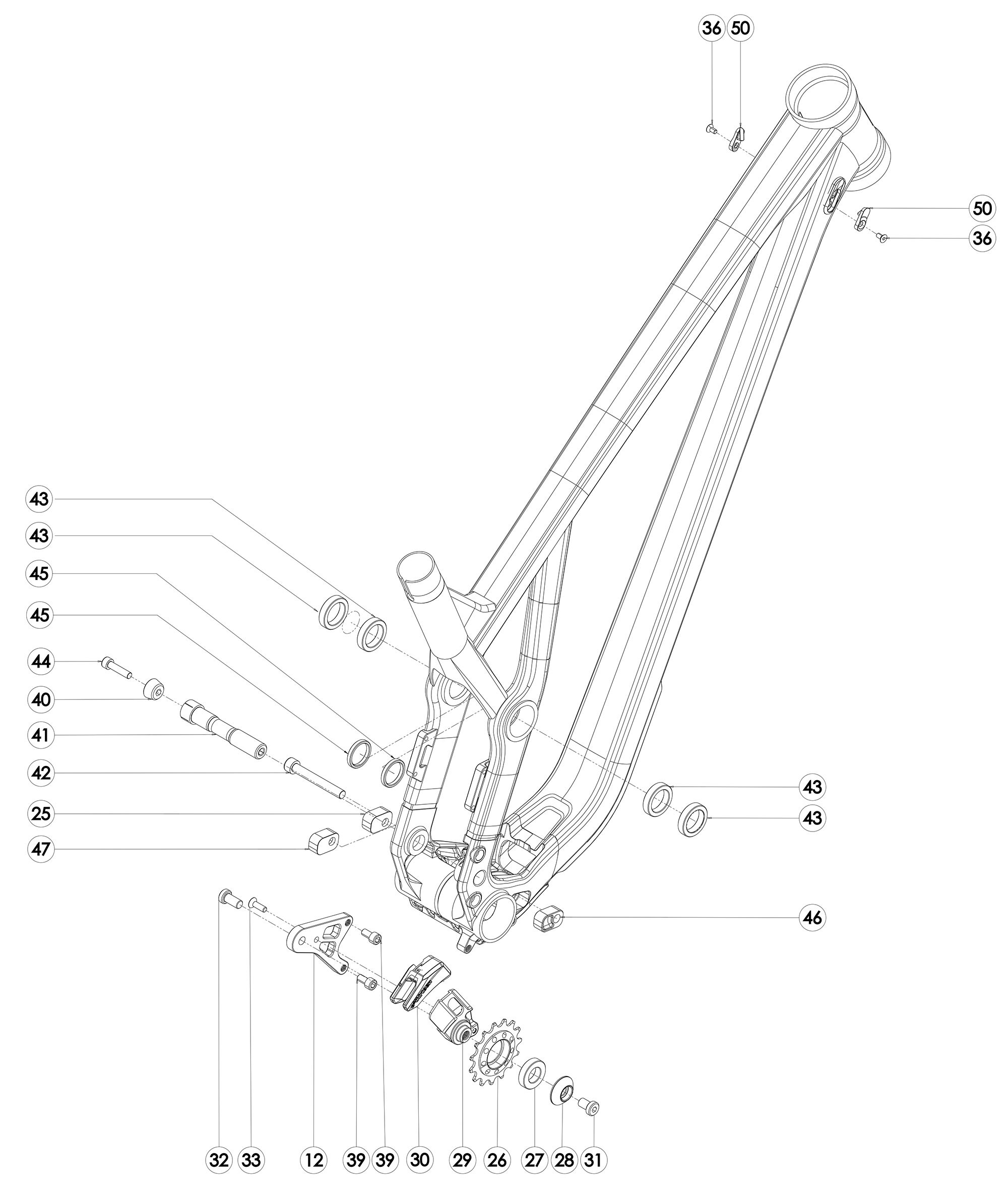

Triángulo delantero
Triángulo delantero
25
W22DHV5FLIPCHIPL
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
26+27+28+31
W22DHV5IDLER
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
10N.m
36+50
W19CLHCABLEGUIDEB
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
3 N.m
43
W22EB22317
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
22x31x7
46
W22DHV5FLIPCHIPR
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
47
W22DHV5FLIPCHIP2L
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
W22EBSUPREMEV5
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
4x2231 / 4x17289 / 4x6801 / 4x3801 / 2x3802

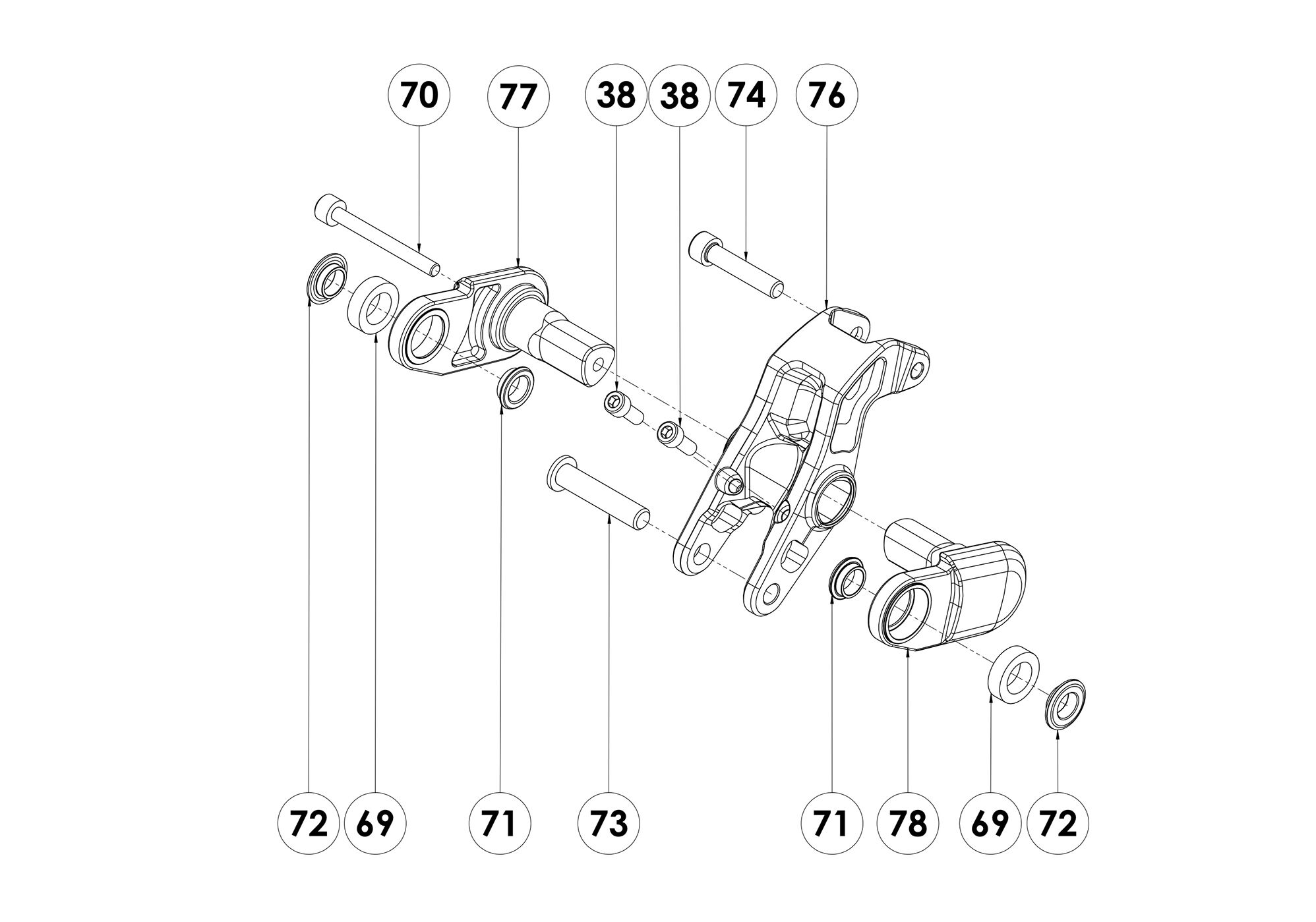

Basculante superior
Basculante superior
69
W21EB3802
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
15x24x7
69+78
W22DHV5RODR
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
W22EBSUPREMEV5
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
4x2231 / 4x17289 / 4x6801 / 4x3801 / 2x3802

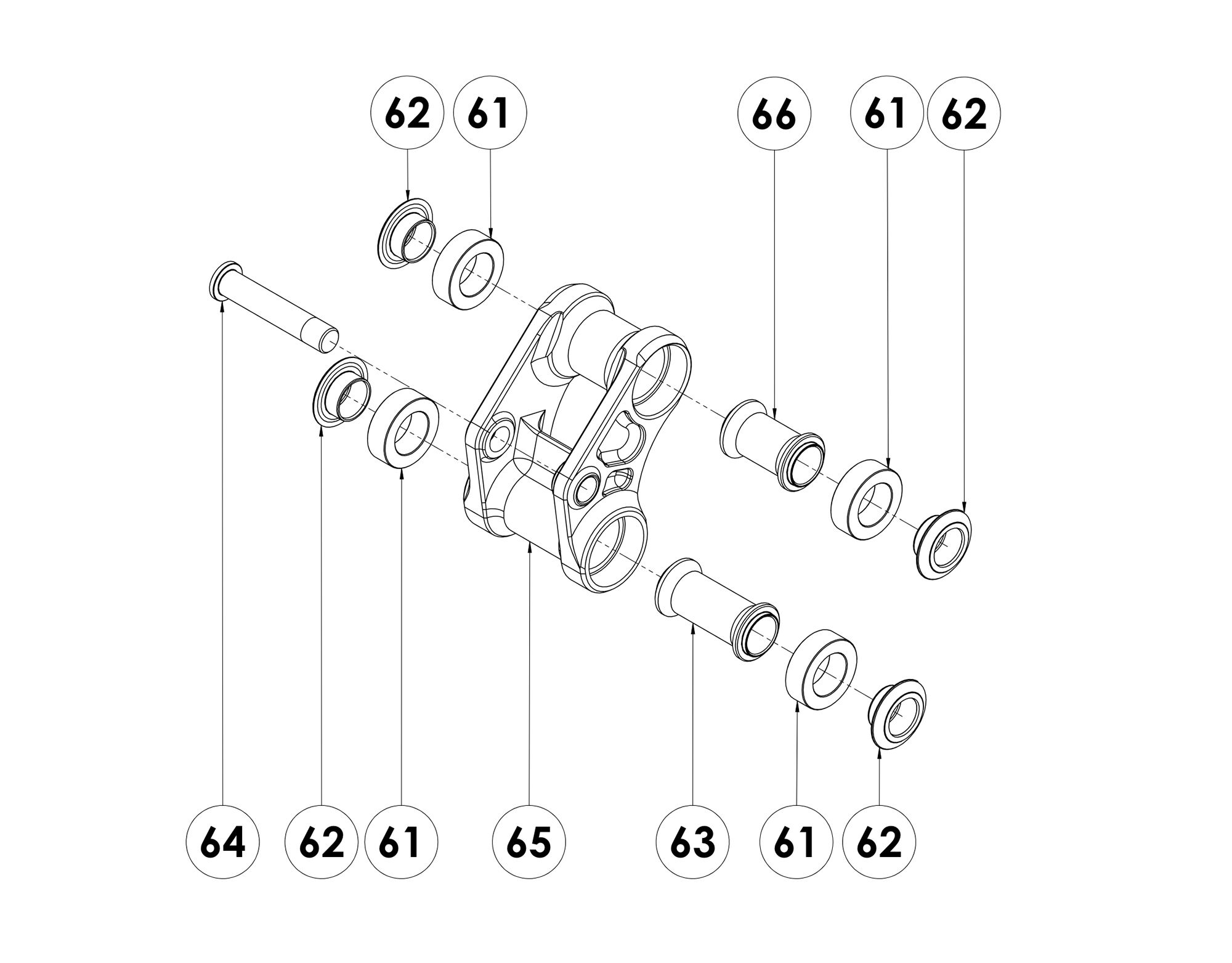

Basculante inferior
Basculante inferior
61
W21EB17289
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
17x28x9
61+63+65+66
W22DHV5LOWERLINK
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
W22EBSUPREMEV5
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
44x2231 / 4x17289 / 4x6801 / 4x3801 / 2x3802

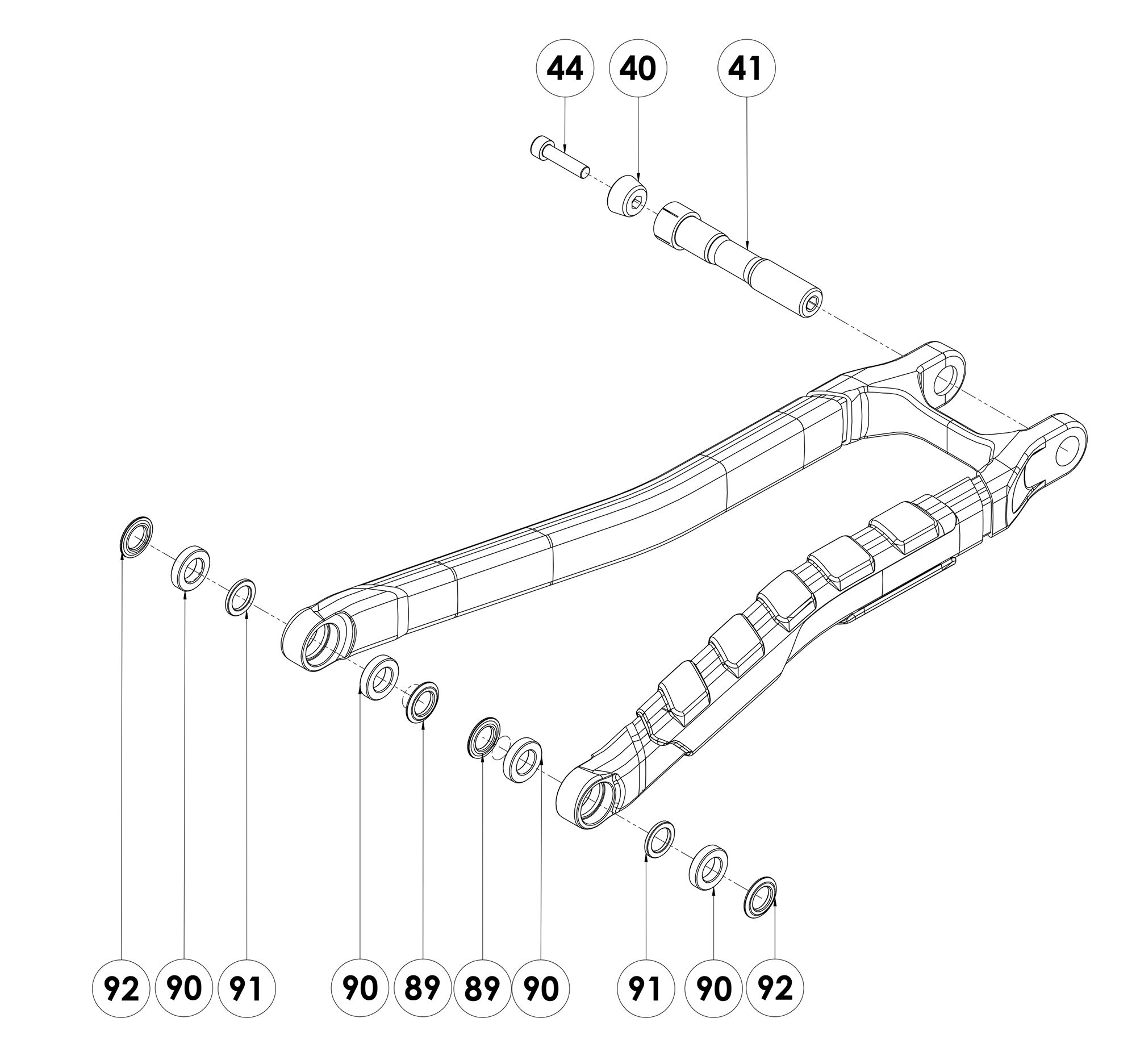

Vainas superiores
Vainas superiores
101
W22DHV5BRAKEH200
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
9N.m
121+126
W22DHV5BRIDGETN
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
12N.m
36+50
W19CLHCABLEGUIDEB
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
3N.m
94+134
W22DHV5ADJCSCL
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
1N.m
Vainas inferiores
Vainas inferiores
90
W22EB6801
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
12x21x5
W22EBSUPREMEV5
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
44x2231 / 4x17289 / 4x6801 / 4x3801 / 2x3802

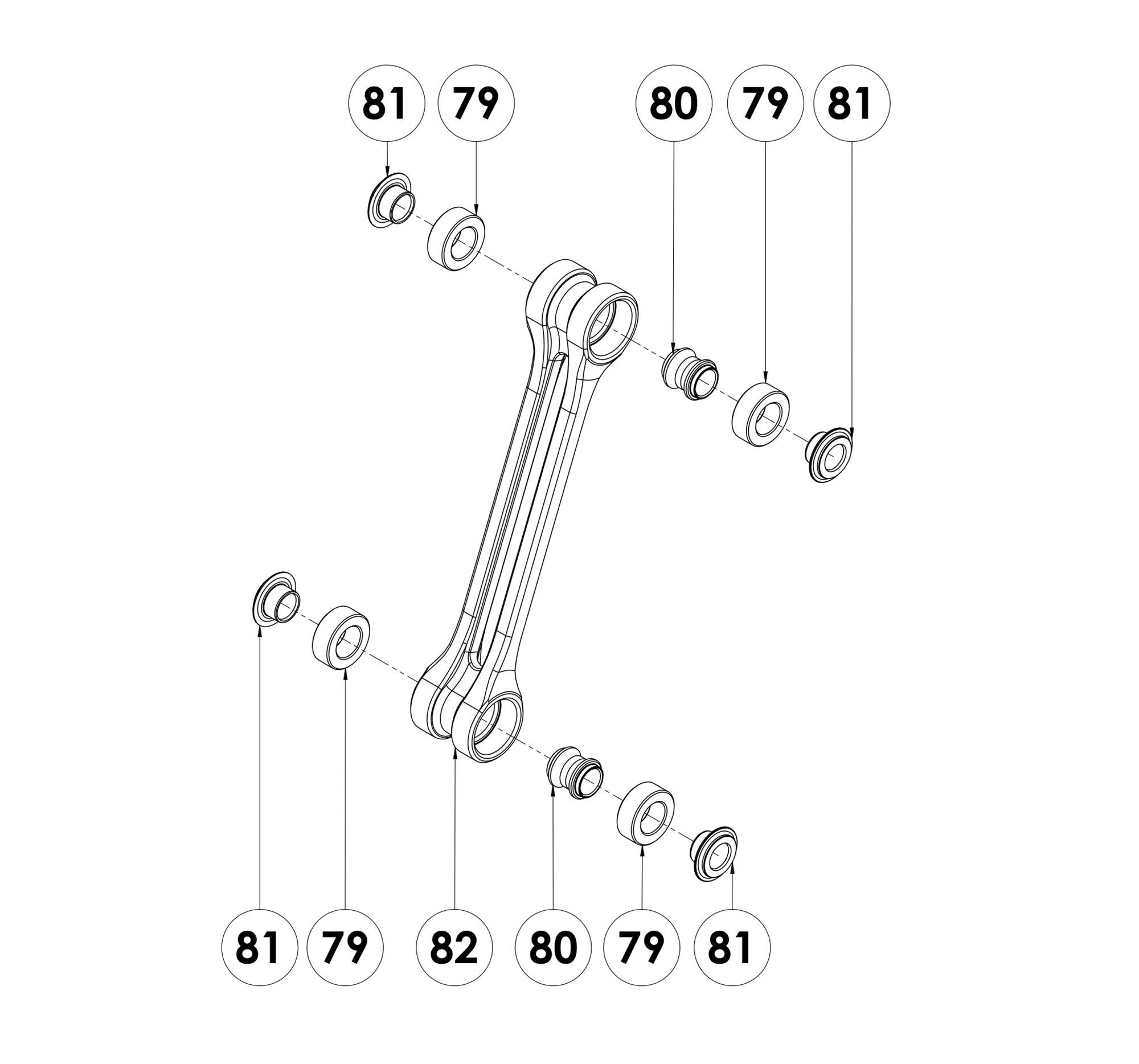

Biela 6-bar
Biela 6-bar
79
W22EB3801
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
12x21x8
W22EBSUPREMEV5
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
44x2231 / 4x17289 / 4x6801 / 4x3801 / 2x3802

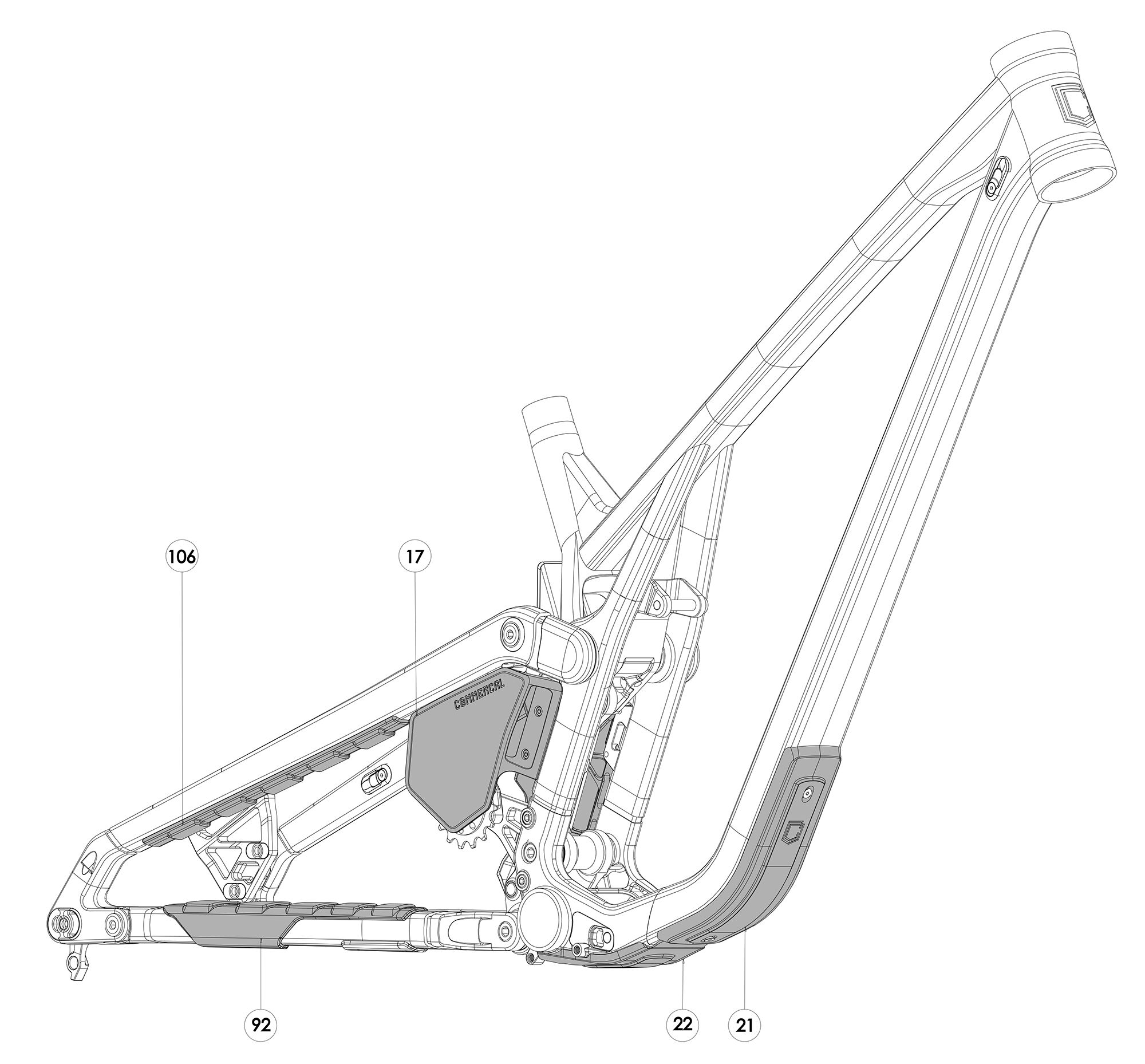

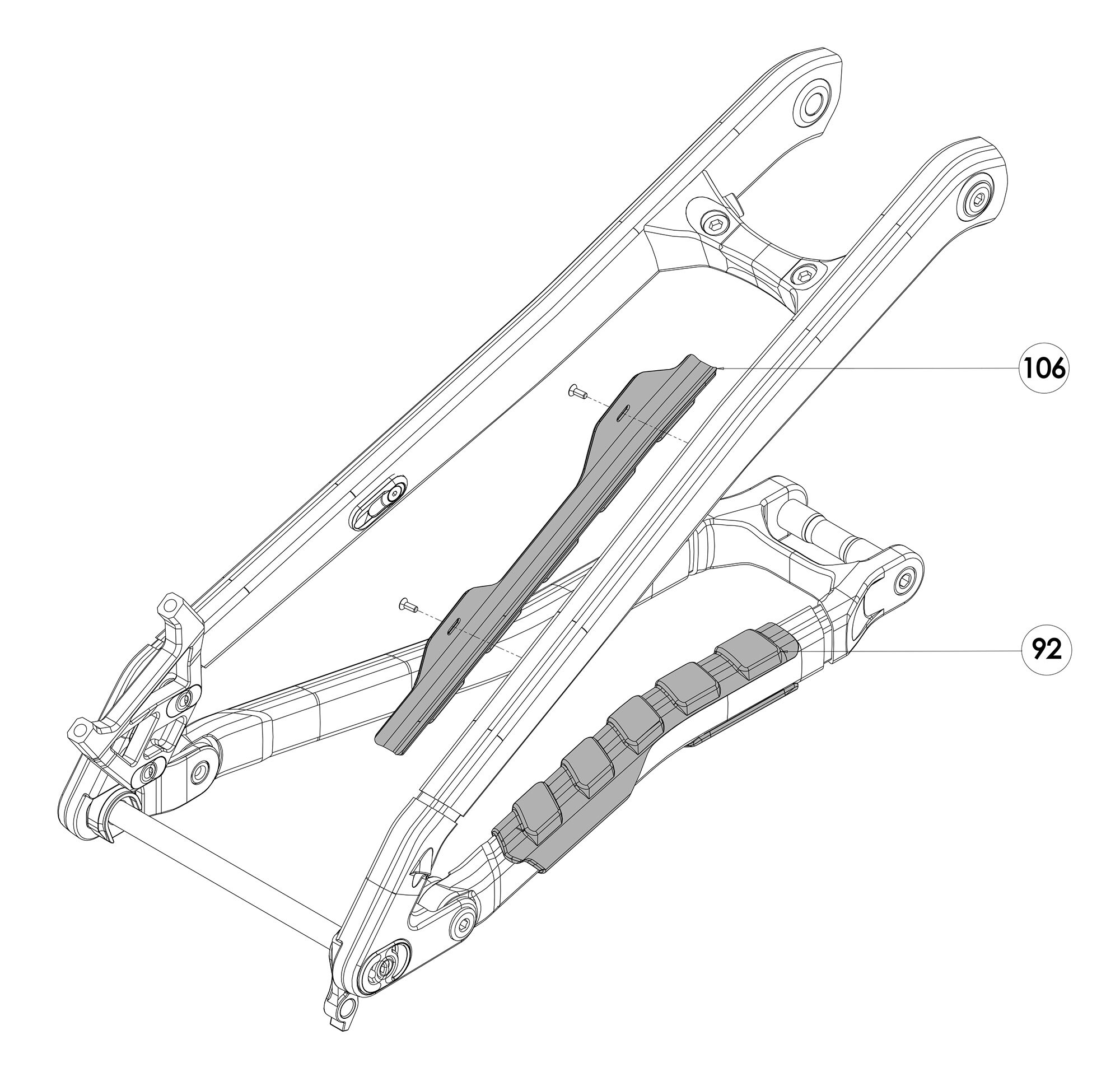

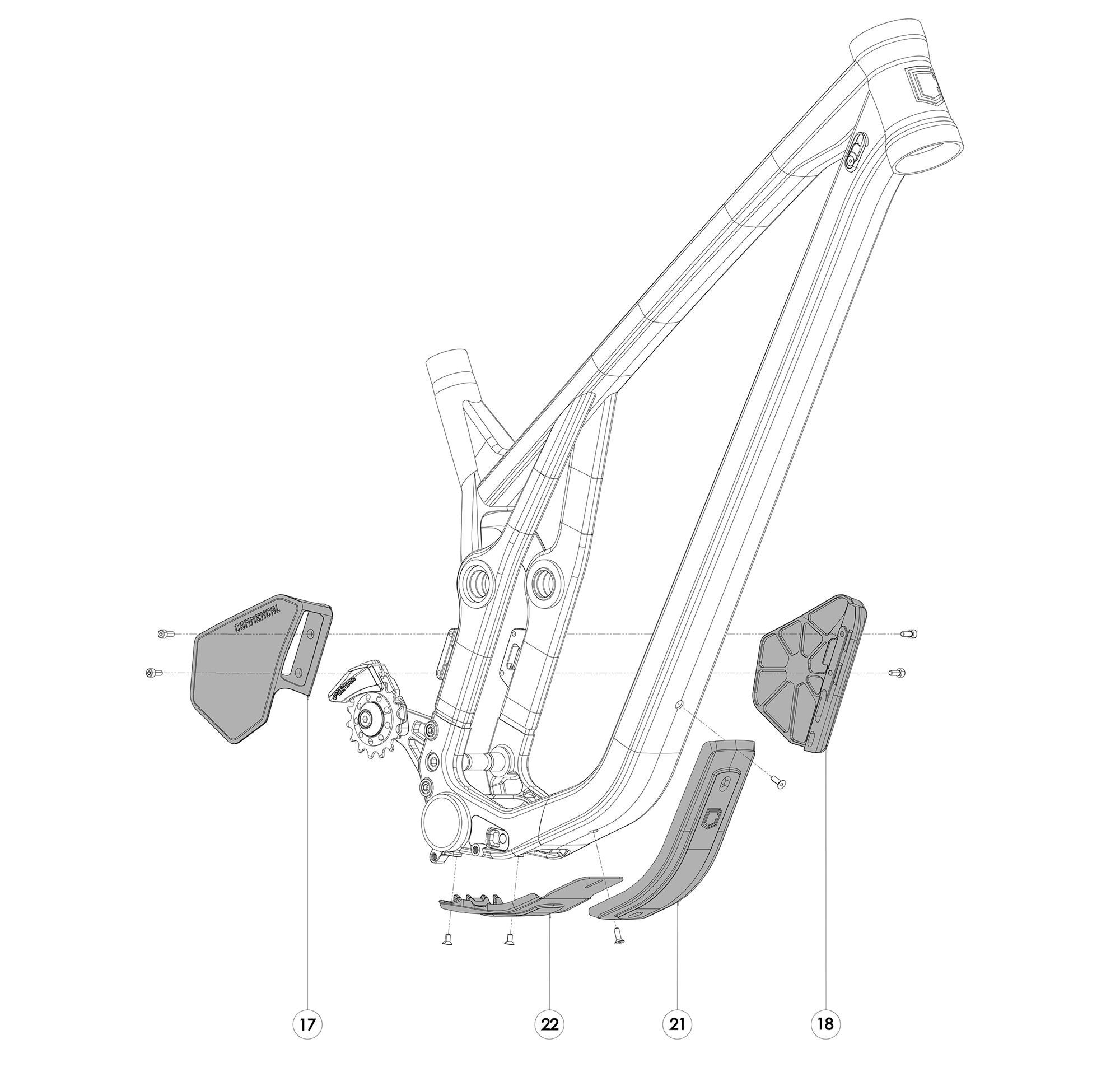

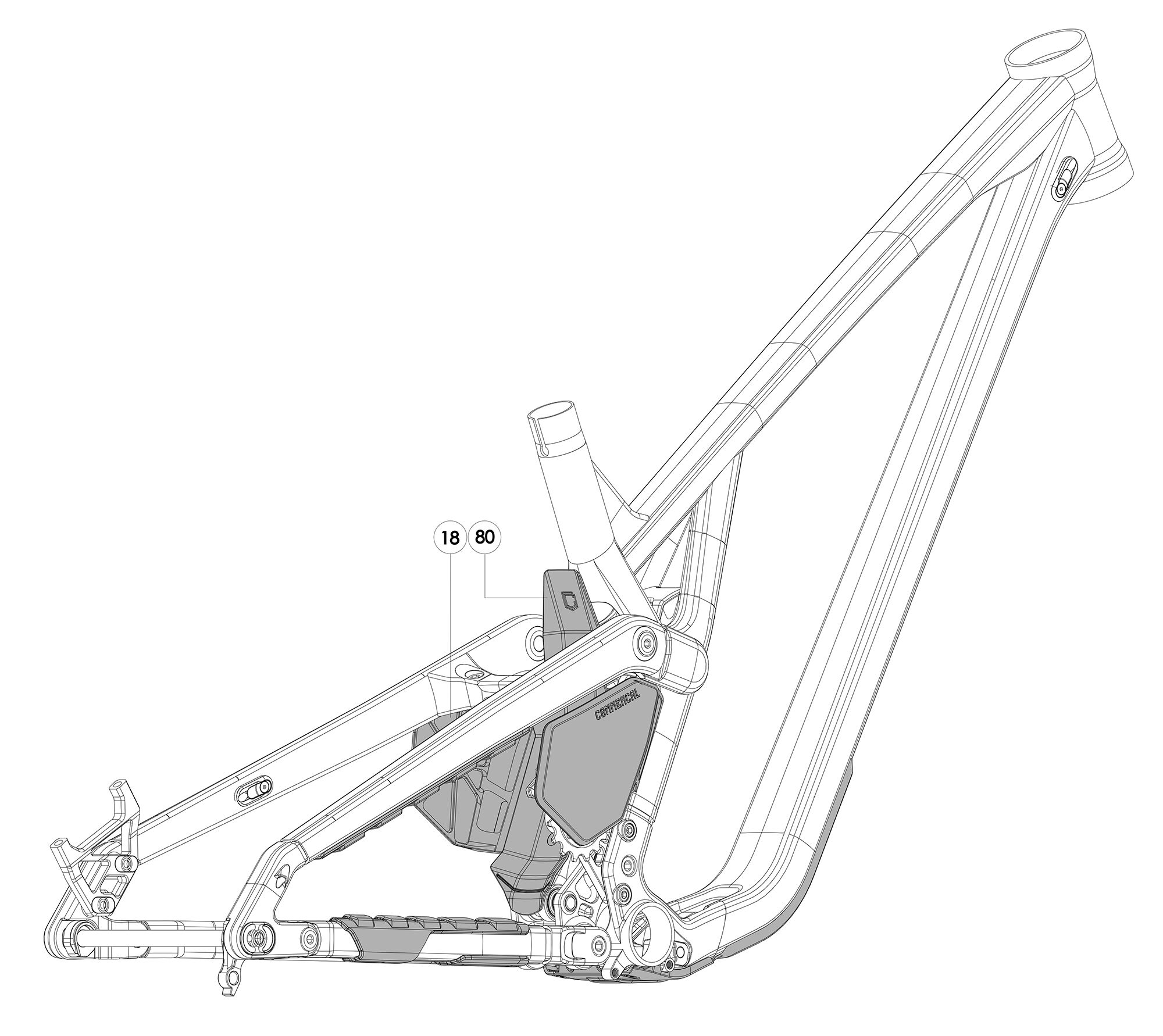

Protectores
Protectores
17
W22DHV5NBPLATER
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
21
W22DHV5PROTECDT
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
22
W22DHV5PROTECBB
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
92
W22DHV5PROTECCS
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
18
W22DHV5NBPLATEL
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
92
W22DHV5PROTECCS
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
17
W22DHV5NBPLATER
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
18
W22DHV5NBPLATEL
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
21
W22DHV5PROTECDT
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
22
W22DHV5PROTECBB
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
Pasos de cables
Pasos de cables

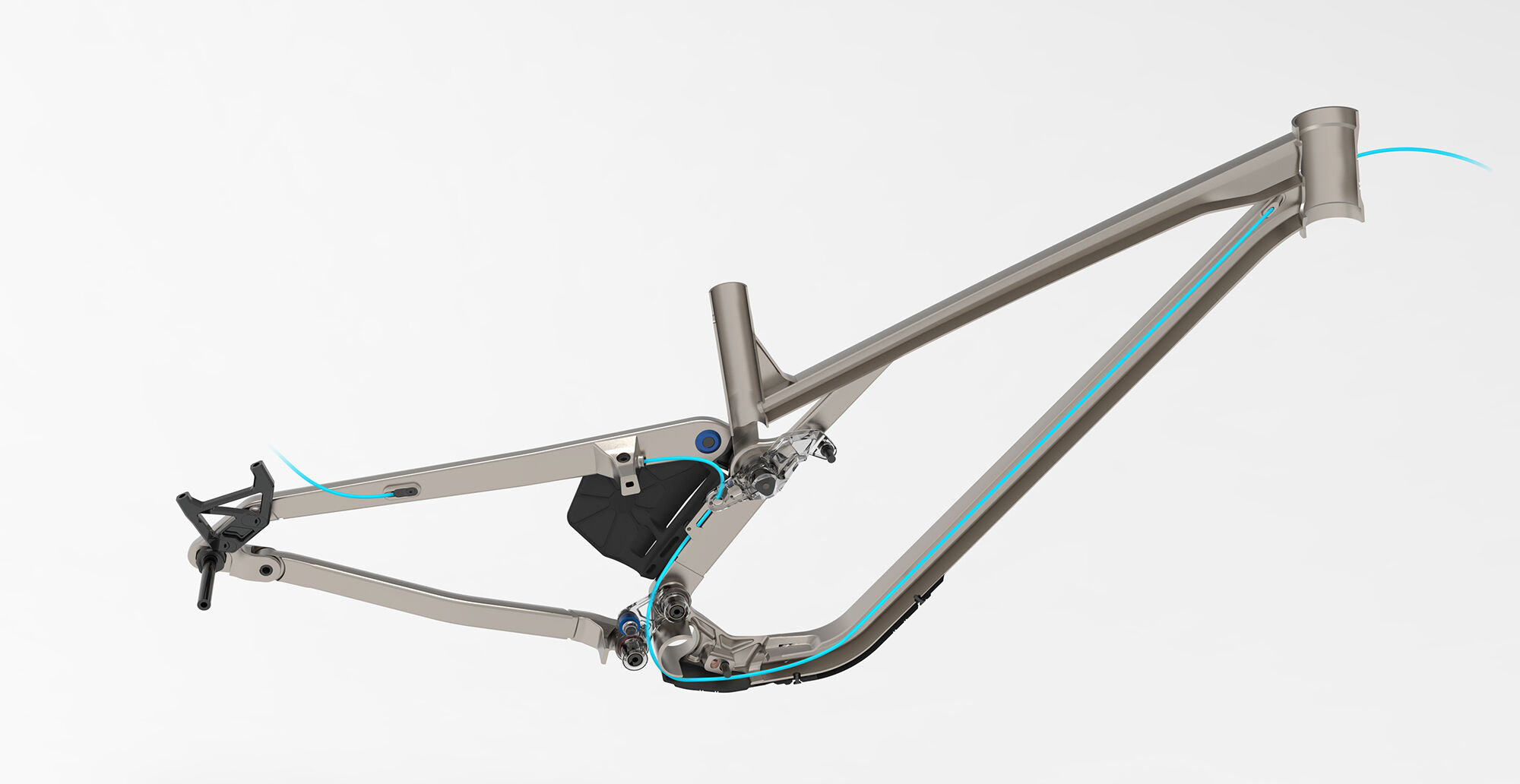

Freno trasero
Freno trasero
Desviador
Desviador
