Características técnicas

  • Tipo de bici

    E-bike - Trail

  • Material del cuadro

    AL 6069 T6

  • Peso del cuadro

    3,84 kg / 8,46 lb

  • Recorrido trasero

    135mm

  • Entre-eje/recorrido amortiguador

    210x50mm

  • SAG recomendado

    25-27% / 14-16mm

  • Compatible amortiguador piggy back

    Yes

  • Casquillos de amortiguador

    20x10mm - 30x10mm

  • Altura de horquilla recomendada/max.

    551mm / 561mm

  • Tipo de dirección

    ZS56 / ZS56

  • Compatible ICR

    Yes

  • Tamaño de las ruedas

    29’’ - 29’’

  • Dimensión max. rueda trasera - ETRTO

    65mm - Ø622mm

  • Tipo de fijación del freno trasero

    Postmount 200mm

  • Tamaño max. del disco trasero

    203mm

  • Diámetro de la tija/abrazadera del sillín

    31,6mm / 34,9mm

  • Inserción max. de la tija

    S : 225mm / M : 265mm / L : 285mm / XL : 305mm

  • interfaz bielas motor

    BOSCH SX

  • Guía de cadena

    Custom upper guide

  • Línea de cadena

    55

  • Dimensión del buje trasero

    148x12mm

  • Dimensión del eje trasero

    Maxle standard, 180mm, M12, P1.0mm

  • Patilla UDH

    yes

Geometría

TALLAS
S
M
L
XL
1 - LONGITUD TUBO DE SILLÍN
380
420
440
460
2 - ÁNGULO TUBO DE SILLÍN
76,3°
76,3°
76,3°
76,3°
3 - ÁNGULO DIRECCIÓN
65°
65°
65°
65°
4 - ALTURA TUBO DE DIRECCIÓN
115
120
125
130
5 - DISTANCIA ENTRE EJES
1202,2
1224,4
1246,5
1270,5
6 - LONGITUD TUBO SUPERIOR
576,5
597,8
619,1
640,4
7 - LONGITUD VAINAS
445
445
445
445
8 - ALTURA CAJA DE PEDALIER
-27
-27
-27
-27
9 - ALTURA HORQUILLA
561
561
561
561
10 - OFFSET HORQUILLA
44
44
44
44
11 - REACH
426
446
466
486
12 - STACK
623
627,5
632
636,5

Todas las medidas están en milímetros.

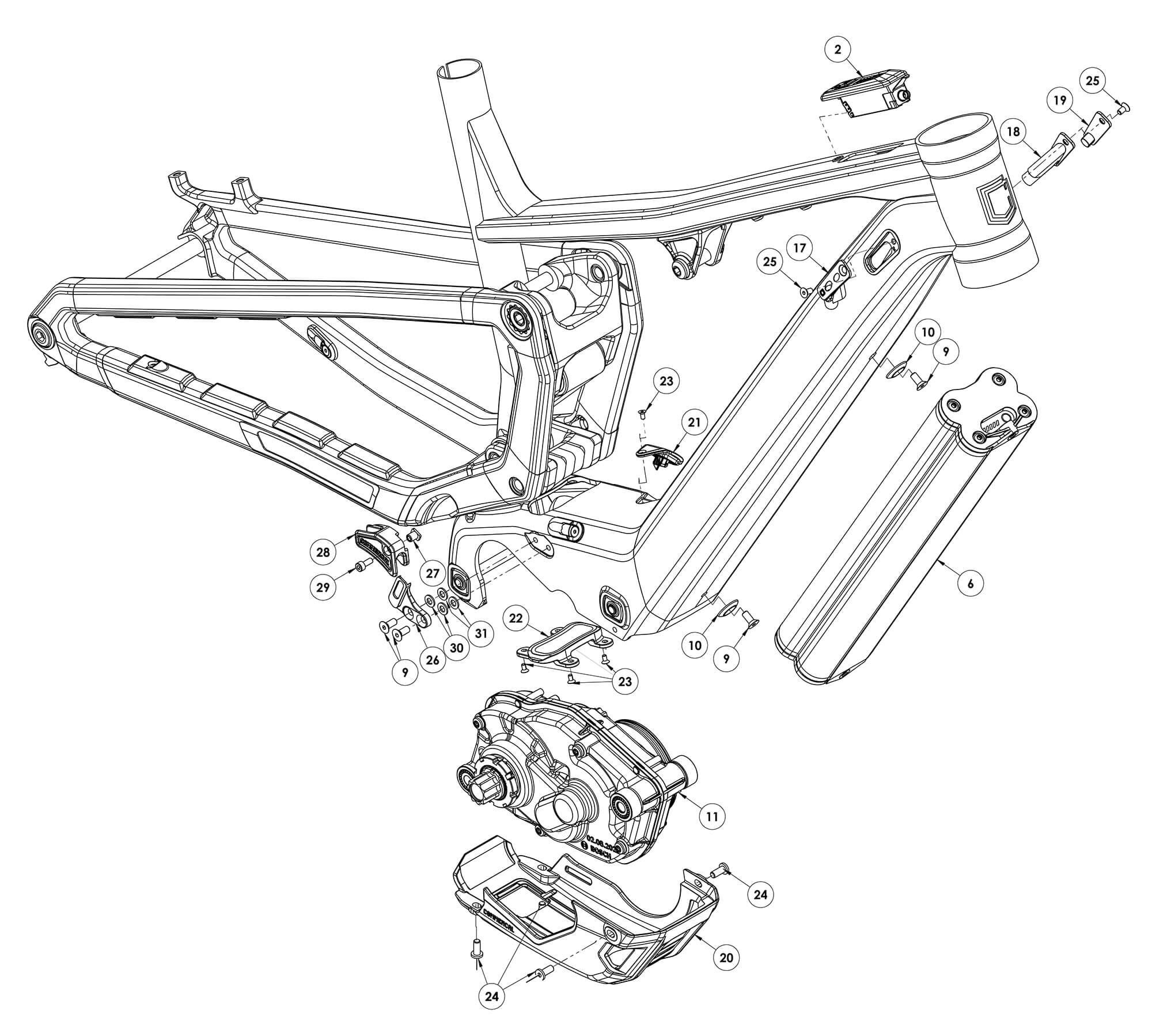

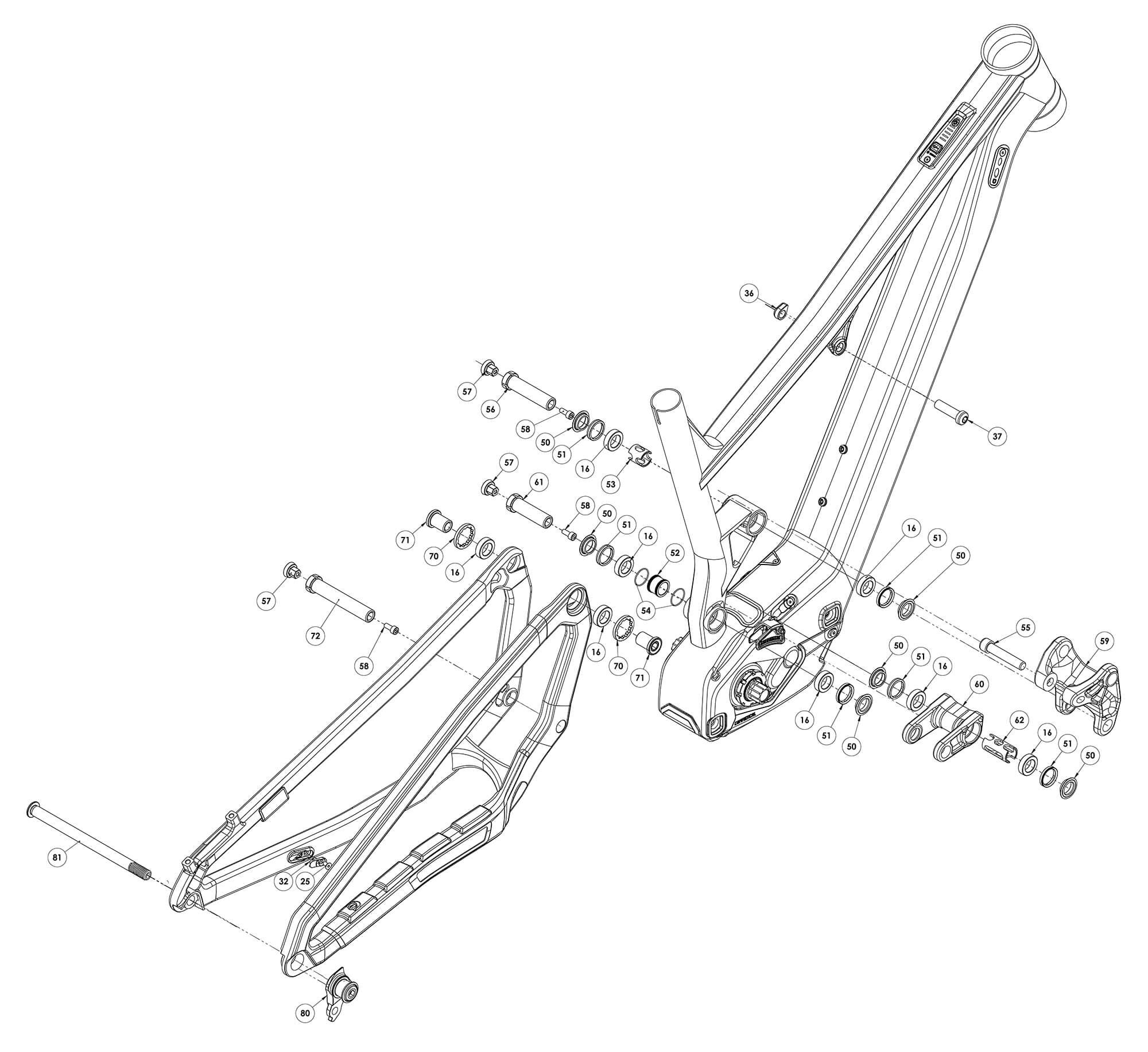

Montaje del cuadro

26+27+28 +29+30+31+9
A25CGSX400TEMPOW
GUIA CADENA PARA META POWER SX 400 / T.E.M.P.O. POWER
17+25
W23ICRSEAL2H
JUNTA ICR - 2 AGUJEROS
18+25
W23ICRSEAL1H
JUNTA ICR - 1 AGUJERO
20+24
W25TEMPWPROTECMT
PROTECTOR DE MOTOR T.E.M.P.O. POWER
21+22+23
W25PROTECKITTEMPW
KIT DE PROTECCIONES PLÁSTICAS META T.E.M.P.O. POWER
2
-
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
6
-
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
9+10
W25TPOPWDTWASHERS
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
11
-
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
19+25
W23ICRSEAL0H
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.

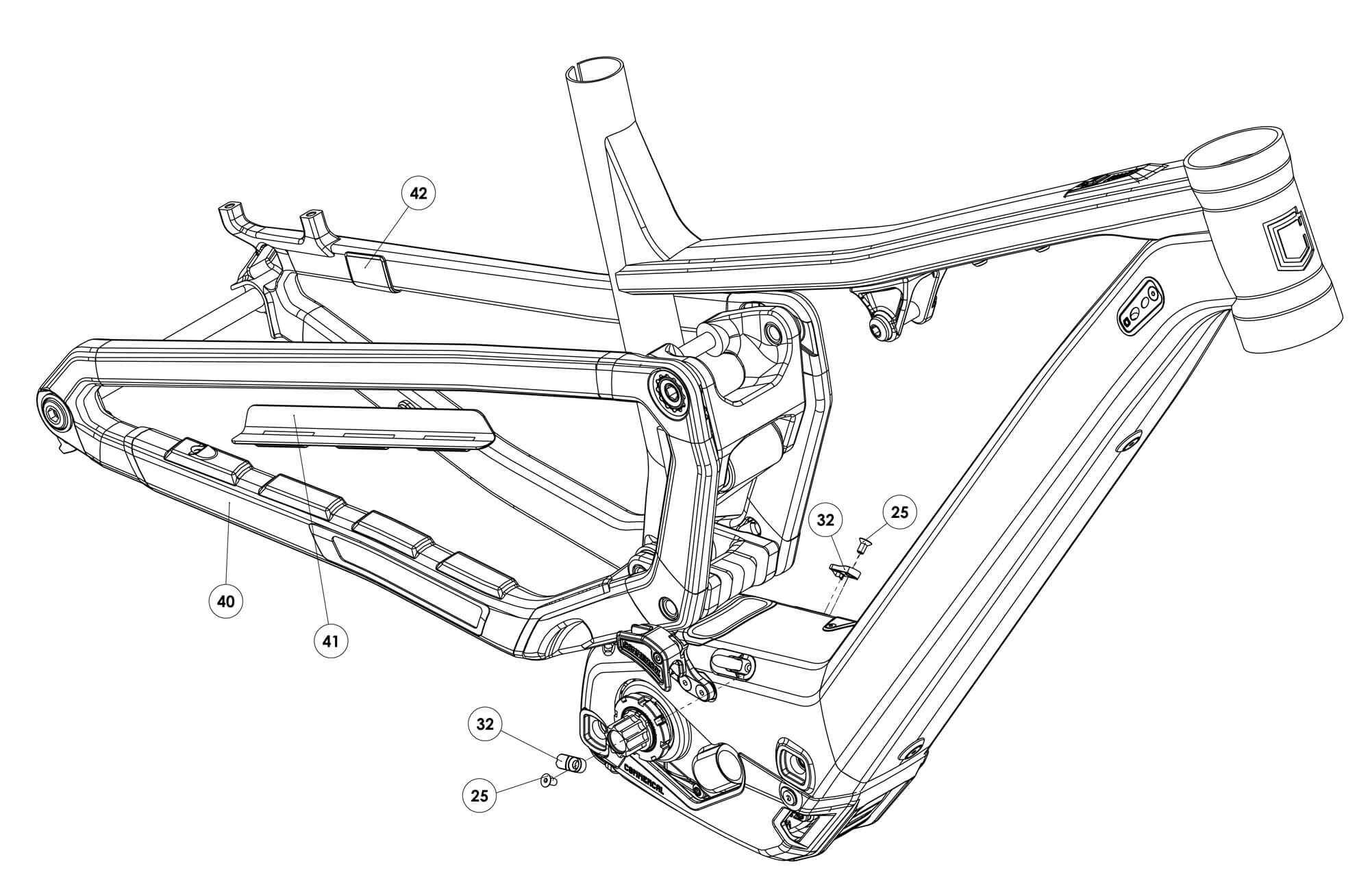

40+41+42
W25PROTECKITTEMPW
KIT DE PROTECCIONES PLÁSTICAS META T.E.M.P.O. POWER
32+25
W19CLHCABLEGUIDEB
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
36+37
W22TPOAXLESHFT
EJE AMORTIGUADOR / TRIANGULO DELANTERO T.E.M.P.O.
55
W24TPOAXLESHUL2
EJE AMORTIGUADOR / UPPER LINK T.E.M.P.O.
56+57+58
W22TPOAXLEULFT
EJE UPPER LINK / TRIANGULO DELANTERO T.E.M.P.O., META V5 & META SX V5
61+57+58
W22TPOAXLELLFT
EJE LOWER LINK / TRIANGULO DELANTERO T.E.M.P.O., META V5 & META SX V5
70
W21METALOCKRING
TUERCA BLOQUE RODAMIENTO T.E.M.P.O. & META
71
W22TPOAXLEULRT
EJE UPPER LINK / TRIANGULO TRASERO T.E.M.P.O.
72+57+58
W22TPOAXLELLRT
EJE LOWER LINK / TRIANGULO TRASERO T.E.M.P.O.
80
A22HANGSRAMUDH
PATILLA DE CAMBIO UDH
81
W22AXLEWHEELUDH180
EJE RUEDA TRASERA - ESTANDAR MAXLE UDH 180
16
W24EBTEMPO
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
51+50+54
W25TPOPWWASHERSCS
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
52+62
W25TPOPWSPACERSLL
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
53
W25TPOPWSPACERULFT
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
59
W25TPOPWUPPERLINK
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
60
-
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.

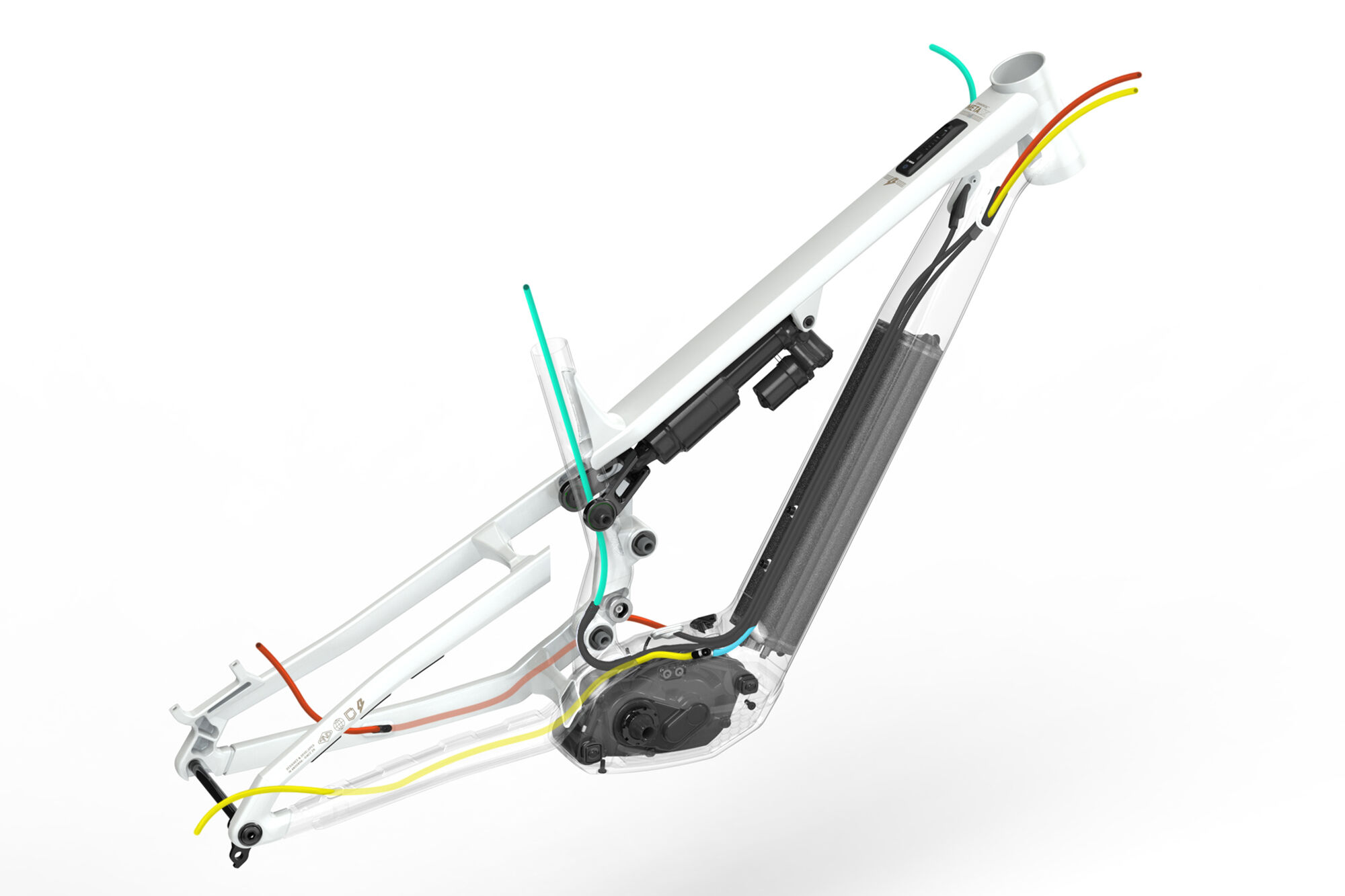

Pasos de cables
