Características técnicas

  • Tipo de bici

    Downhill Racing

  • Material del cuadro

    AL 6066 T4, T6

  • Peso del cuadro

    5,8 kg / 12.78 lb

  • Recorrido trasero

    220mm

  • Entre-eje / recorrido amortiguador

    250x75mm

  • SAG recomendado

    20-25% / 15-19mm

  • Compatible amortiguador piggy back

    Yes

  • Casquillos de amortiguador

    30x8mm / 30x8mm

  • Altura de horquilla recomendada/max.

    612mm / 620mm

  • Tipo de dirección

    ZS56 / ZS56

  • Compatible ICR

    Yes

  • Tamaño de las ruedas

    29'' - 27,5''

  • Dimensión max. rueda trasera - ETRTO

    65mm - Ø584mm

  • Tipo de fijación del freno trasero

    Postmount 200mm

  • Tamaño max. del disco trasero

    223mm

  • Diámetro de la tija/abrazadera del sillín

    31,6mm / 34,9mm

  • Inserción max. de la tija

    130mm

  • Tipo de Caja de pedalier

    Press Fit BB 107mm

  • Guía de cadena

    ISCG 05 lower - Custom upper idler guide

  • Dientes de plato recomendados/máx.

    34T / 36T

  • Línea de cadena

    56,5

  • Dimensión del buje trasero

    157x12mm

  • Dimensión del eje trasero

    UDH standard, 186mm, M12, P1.0mm

  • Patilla UDH

    Yes

  • Ajuste del anclaje del amortiguador

    4 positions

  • Ajuste de la distancia entre ejes traseros

    No

  • Ajuste de la rigidez del triángulo trasero

    3 thickness

Geometría

TALLAS
XSLow / High
SLow / High
MLow / High
LLow / High
XLLow / High
1 - LONGITUD TUBO DE SILLÍN
370
370
370
370
370
2 - ÁNGULO TUBO DE SILLÍN
76,4° / 76,8°
75,7° / 76,1°
75,7° / 76,1°
75,7° / 76,1°
75,7° / 76,1°
3 - ÁNGULO DIRECCIÓN
63,9° / 64,3°
63,3° / 63,7°
63,3° / 63,7°
63,3° / 63,7°
63,3° / 63,7°
4 - ALTURA TUBO DE DIRECCIÓN
112
112
112
112
112
5 - DISTANCIA ENTRE EJES
1196 / 1194
1246 / 1244
1283 / 1281
1311 / 1309
1331 / 1329
6 - LONGITUD TUBO SUPERIOR
548 / 546
596 / 594
621 / 619
649 / 647
669 / 667
7 - LONGITUD VAINAS
442 / 440
442 / 440
454 / 452
454 / 452
454 / 452
8 - ALTURA CAJA DE PEDALIER
1,5 / -3,5
2,5 / -3
2,5 / -3
2,5 / -3
2,5 / -3
9 - ALTURA HORQUILLA
581
612
612
612
612
10 - OFFSET HORQUILLA
52
52
52
52
52
11 - REACH
401 / 405
431 / 435
456 / 460
484 / 488
504 / 508
12 - STACK
605 / 602,5
649 / 646
649 / 646
649 / 646
649 / 646

Todas las medidas están en milímetros.

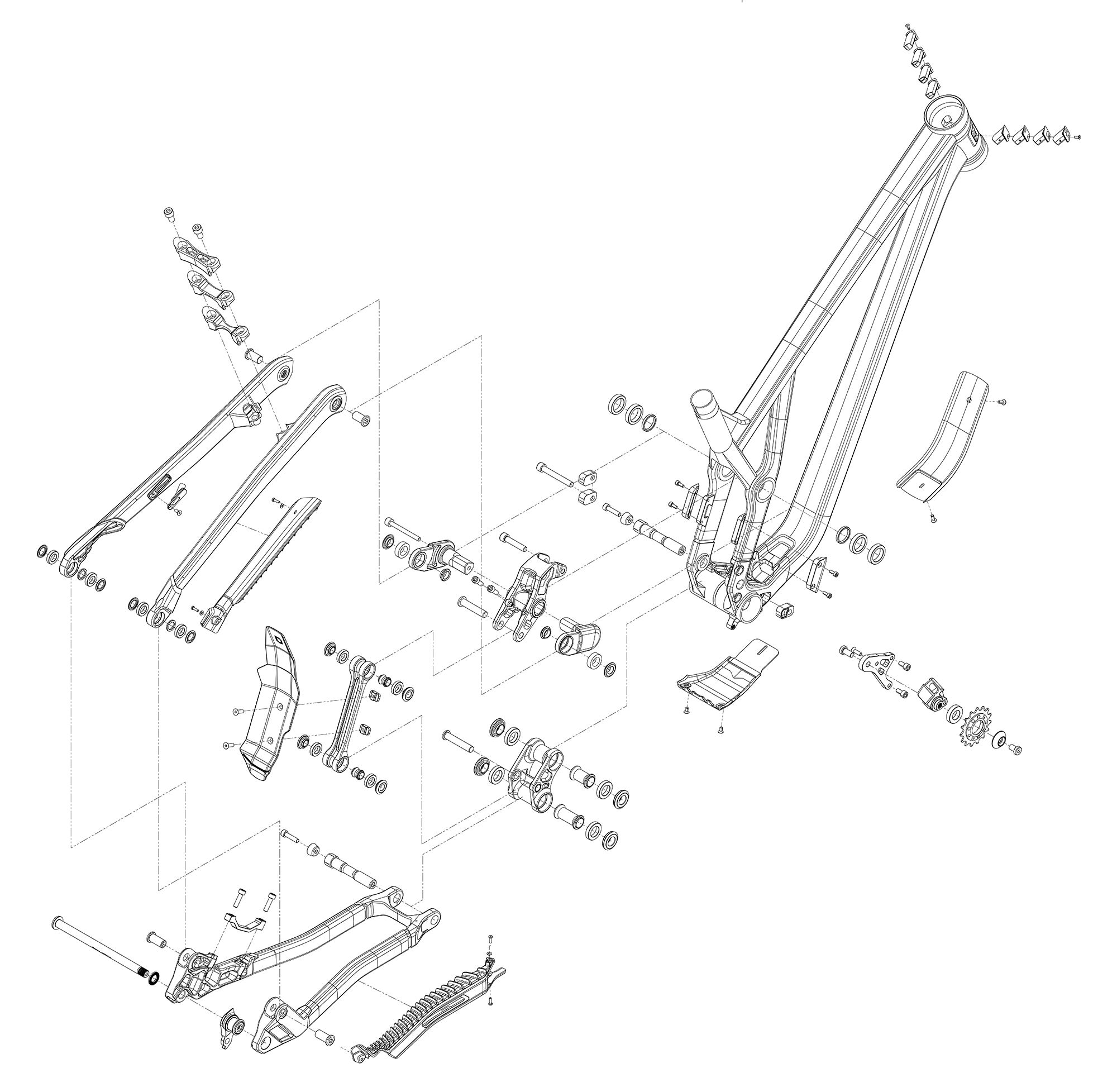

Montaje del cuadro

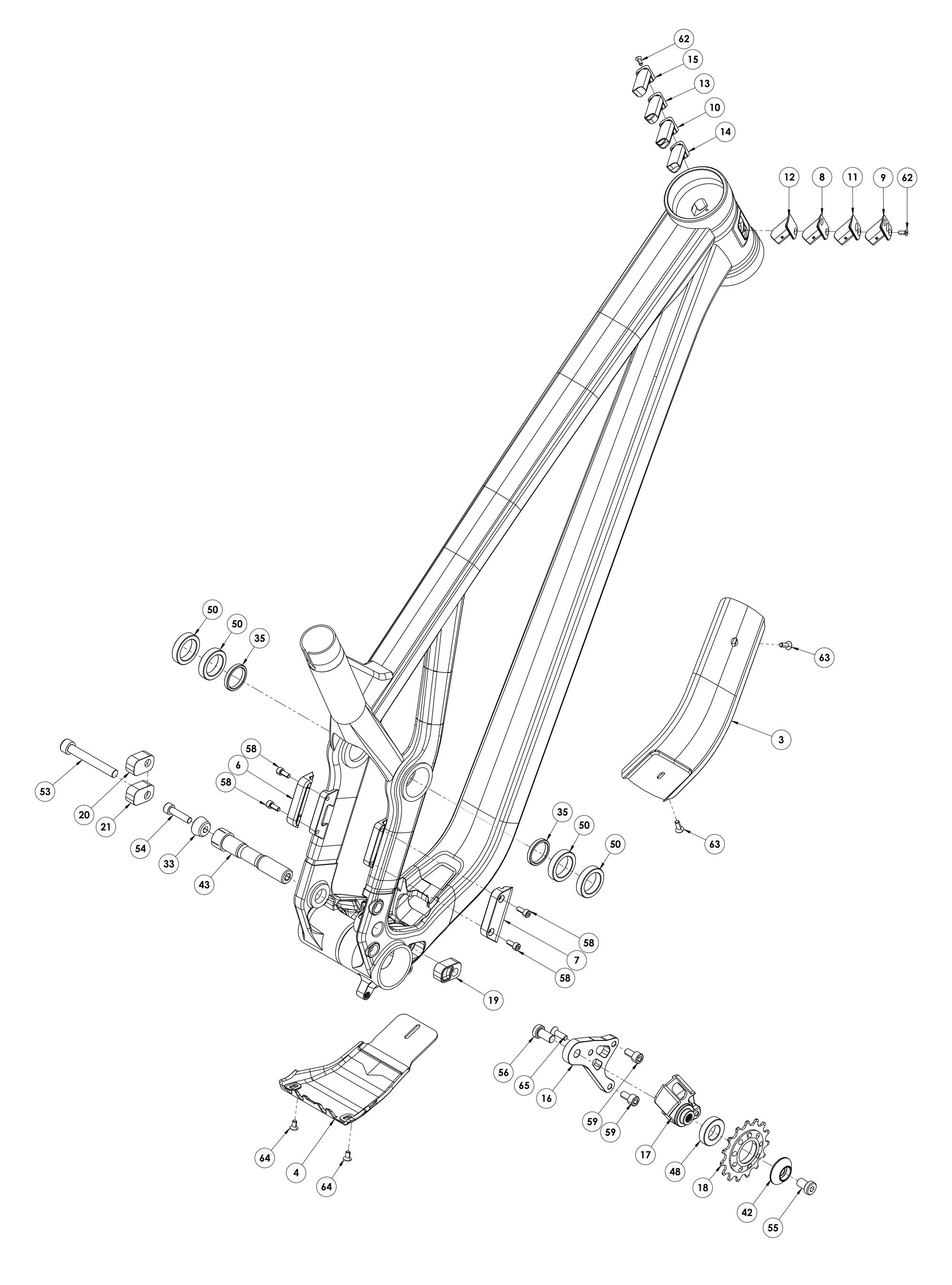

Triángulo delantero

8+9+10+ 11+12+13+ 14+15+62
W26INSERTHTCLAV3
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
1+65+2+58 +57+66+3+63+ 4+64+5+44
W26PROTKITDHV52
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
35+39+40+45+ 46+47+49+50+ 51+74+75
TBD
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
19
W22DHV5FLIPCHIPR
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
20
W22DHV5FLIPCHIPL
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
21
W22DHV5FLIPCHIP2L
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
33+43+54
TBD
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
Axle: 16N.m / Expander: 9N.m
53
W22DHV5AXLESHFT
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
12N.m
17+56+65
W22DHV5IDLERSHAFT
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
10N.m
18+42+48+55
W22DHV5IDLER
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
10N.m
16+59
TBD
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
10N.m

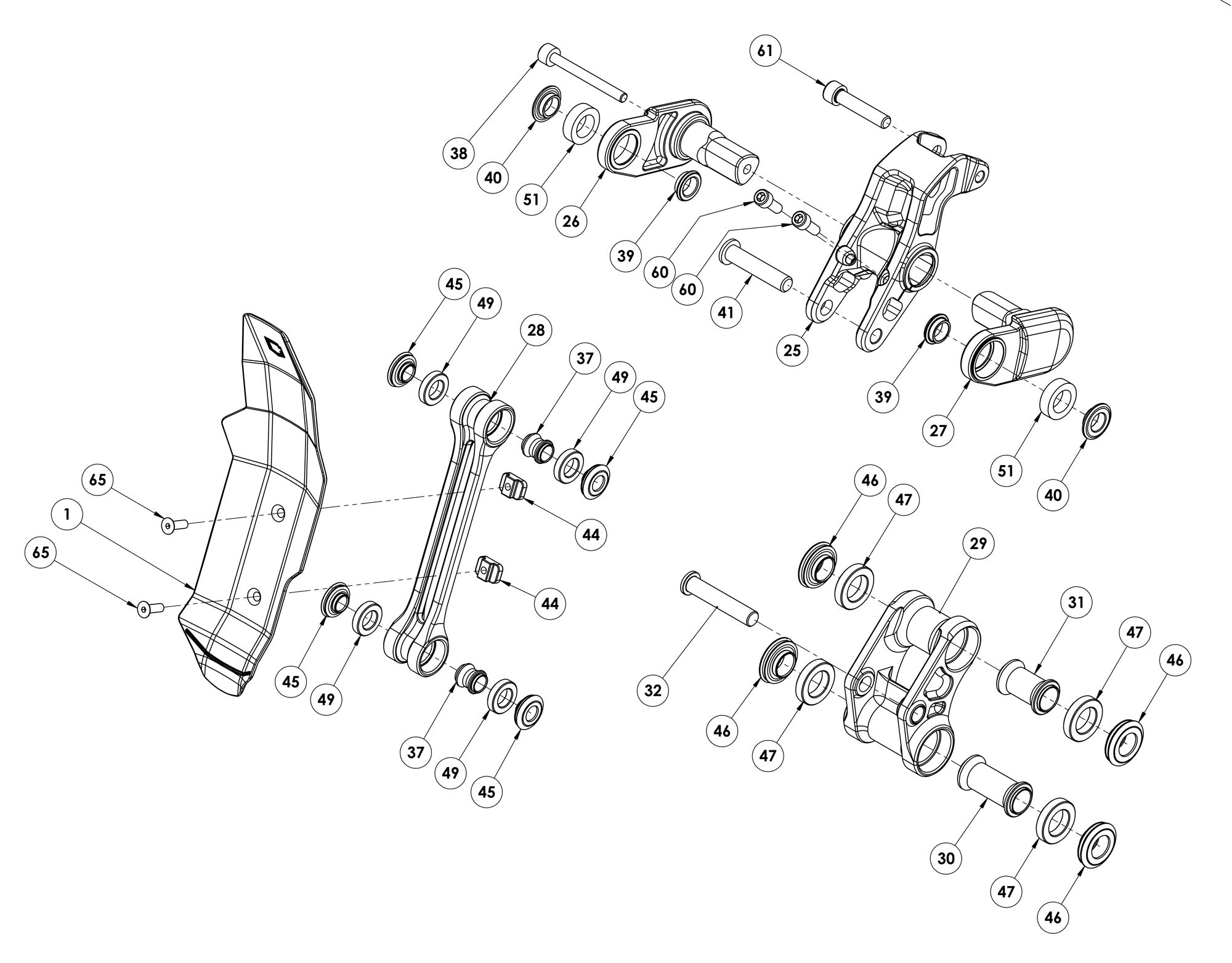

Enlace

61
W22DHV5AXLESHUL
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
12N.m
39+40
W22DHV5WASHERROD
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
38
W22DHV5AXLEROD
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
9N.m
26+51
W22DHV5RODL
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
27+51
W22DHV5RODR
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
25+60
TBD
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
12N.m
41
W22DHV5AXLEUL6B
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
14N.m
25+60
TBD
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
12N.m
35+39+40+45+ 46+47+49+50+ 51+74+75
TBD
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
29+30+31+47
TBD
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
32
W22DHV5AXLELL6B
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
14N.m
28+37+49
TBD
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
1+65+2+58+ 57+66+3+63+ 4+64+5+44
W26PROTKITDHV52
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.

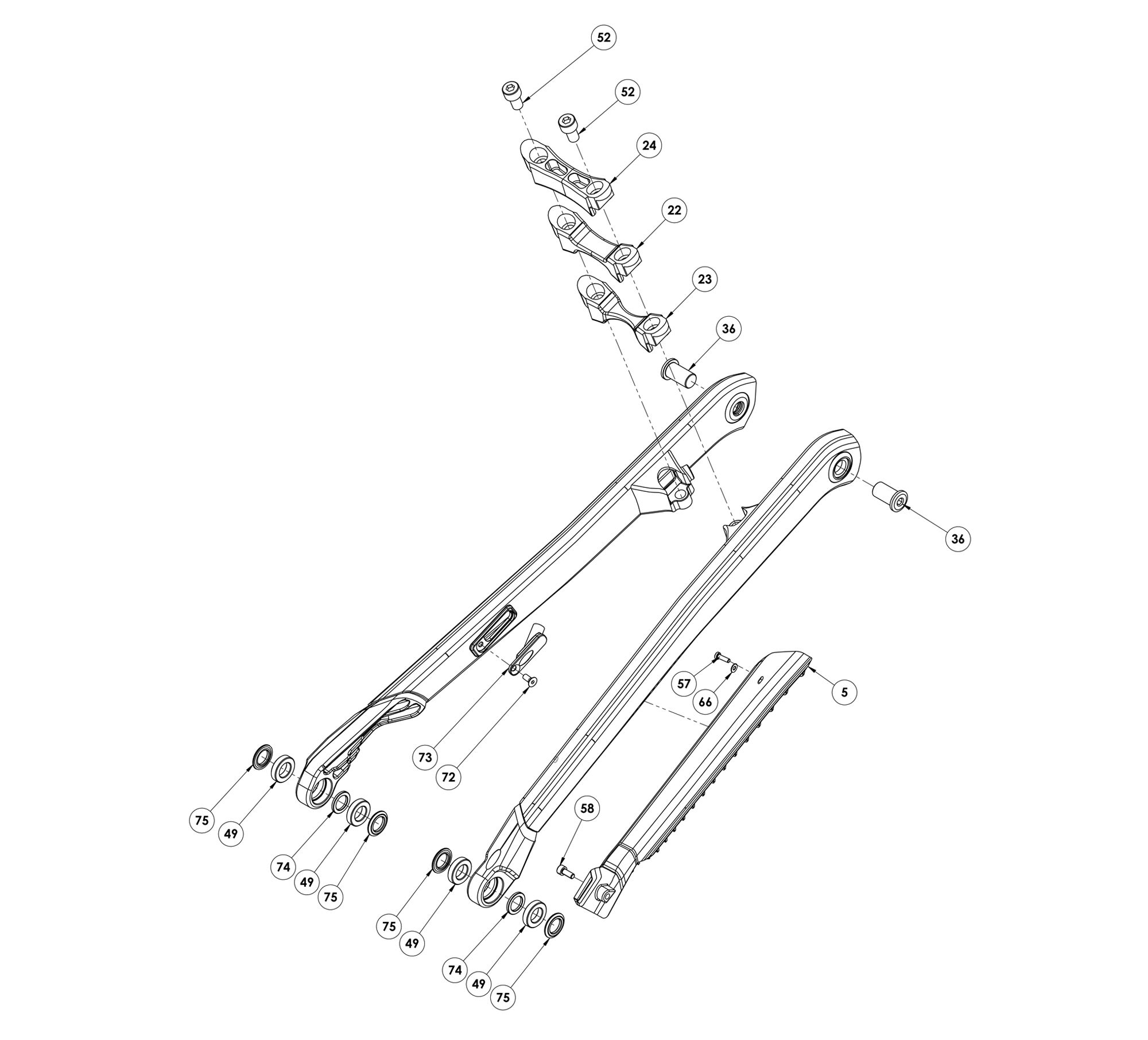

Vainas superiores

36
W22DHV5AXLERODSS
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
14N.m
1+65+2+58+ 57+66+3+63+ 4+64+5+44
W26PROTKITDHV52
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
22+52
W22DHV5BRIDGE
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
16N.m
23+52
W22DHV5BRIDGETN
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
16N.m
24+52
W22DHV5BRIDGETK
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
16N.m
36
W22DHV5AXLERODSS
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
14N.m
35+39+40+45+ 46+47+49+50+ 51+74+75
TBD
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
72+73
W25CSCABGUIDSX800
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.

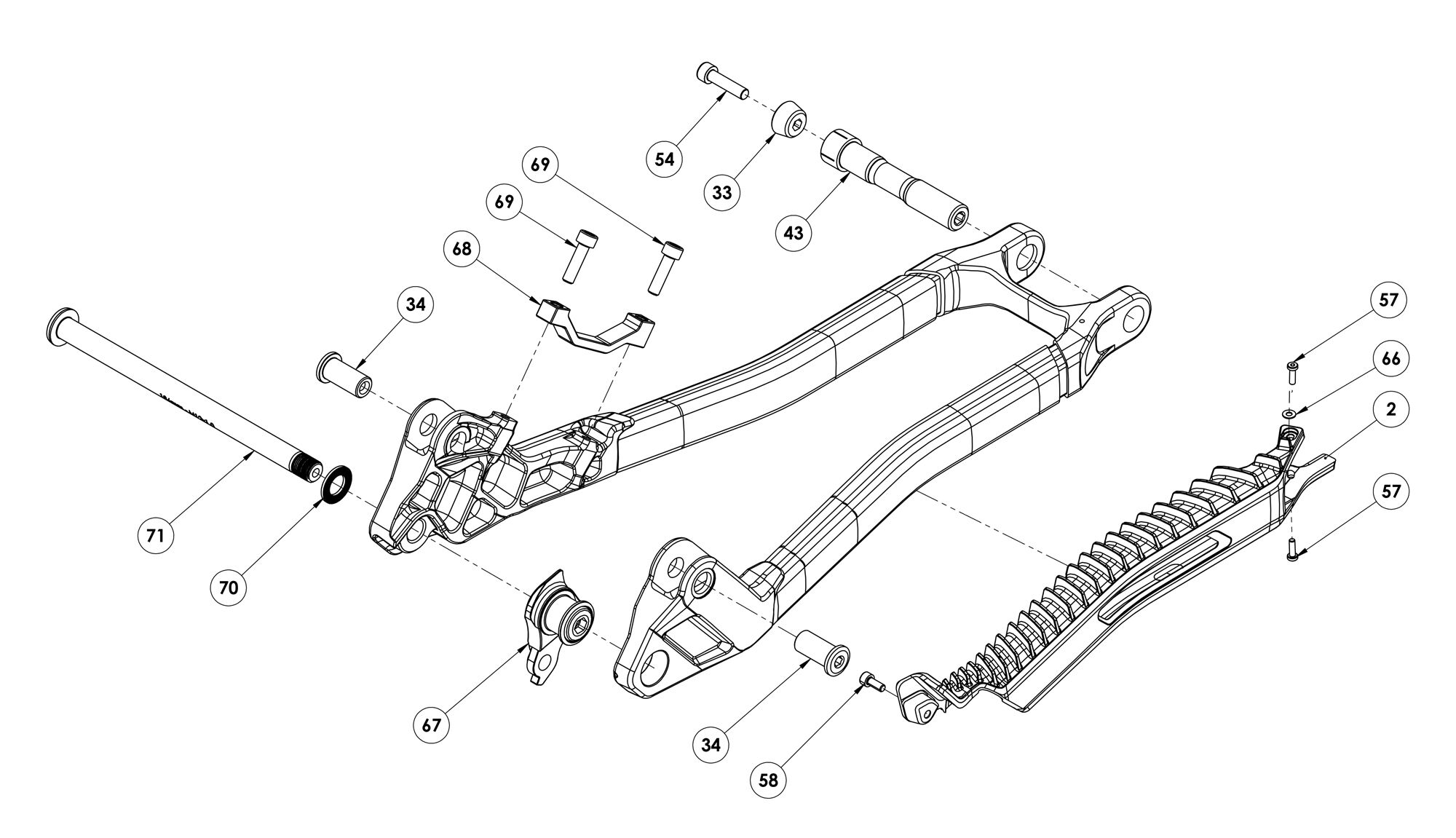

Vainas inferiores

67
A22HANGSRAMUDH
PATILLA DE CAMBIO UDH
1+65+2+58+ 57+66+3+63+ 4+64+5+44
W26PROTKITDHV52
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
34
W22DHV5AXLECSSS
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
14N.m
70+71
W26DHV5V2AXWHEEL
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
17N.m
68+69
A25POSTMOUNTDHV5
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
33+43+54
TBD
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
Axle: 16N.m / Expander: 9N.m

Pasos de cables
