Características técnicas

  • Tipo de bici

    E-bike - All Mountain

  • Material del cuadro

    AL 6066 T4, T6

  • Peso del cuadro

    4,1 kg / 9.03 lb

  • Recorrido trasero

    140mm

  • Entre-eje/recorrido amortiguador

    210x55mm

  • SAG recomendado

    26-30% / 14-17mm

  • Compatible amortiguador piggy back

    Yes

  • Casquillos de amortiguador

    Included - 20x10mm

  • Altura de horquilla recomendada/max.

    566mm / 576mm

  • Tipo de dirección

    ZS56 - ZS66

  • Compatible ICR

    Yes

  • Tamaño de las ruedas

    29’’ - 29’’

  • Dimensión max. rueda trasera - ETRTO

    65mm - Ø622mm

  • Tipo de fijación del freno trasero

    Postmount 160mm

  • Tamaño max. del disco trasero

    220mm

  • Diámetro de la tija/abrazadera del sillín

    31,6mm / 34,9mm

  • Inserción max. de la tija

    S : 220mm / M : 240mm / L : 270mm / XL : 280mm

  • interfaz bielas motor

    BOSCH CX Gen4

  • Guía de cadena

    Custom upper guide

  • Línea de cadena

    53

  • Dimensión del buje trasero

    148x12mm

  • Dimensión del eje trasero

    Maxle standard, 180mm, M12, P1.75mm

  • Patilla UDH

    No

  • Ajuste del anclaje del amortiguador

    2 positions

Geometría

TALLAS
SLow / High
MLow / High
LLow / High
XLLow / High
1 - LONGITUD TUBO DE SILLÍN
380
420
440
460
2 - ÁNGULO TUBO DE SILLÍN
77,1° / 77,5°
77,1° / 77,5°
77,1° / 77,5°
77,1° / 77,5°
3 - ÁNGULO DIRECCIÓN
64,1° / 64,5°
64,1° / 64,5°
64,1° / 64,5°
64,1° / 64,5°
4 - ALTURA TUBO DE DIRECCIÓN
120
125
130
130
5 - DISTANCIA ENTRE EJES
1231 / 1230
1253 / 1252
1280 / 1279
1305 / 1304
6 - LONGITUD TUBO SUPERIOR
580 / 579
601 / 600
627 / 626
652 / 651
7 - LONGITUD VAINAS
454 / 453
454 / 453
454 / 453
454 / 453
8 - ALTURA CAJA DE PEDALIER
-25,5 / -21
-25,5 / -21
-25,5 / -21
-25,5 / -21
9 - ALTURA HORQUILLA
566
566
566
566
10 - OFFSET HORQUILLA
44
44
44
44
11 - REACH
436 / 440
456 / 460
481 / 485
506 / 510
12 - STACK
607 / 604
612 / 609
616 / 613
616 / 613

Todas las medidas están en milímetros.

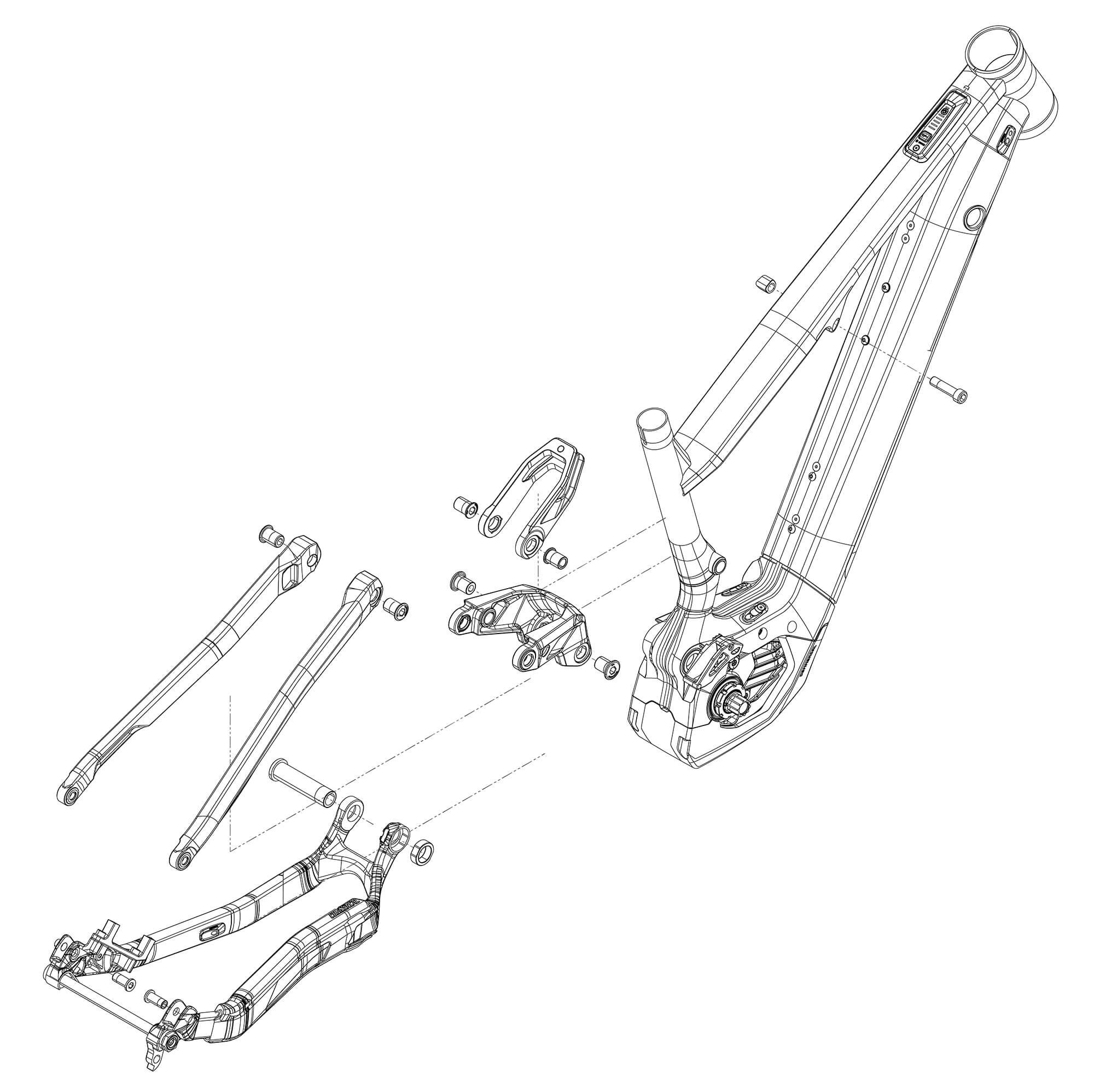

Montaje del cuadro

Tutorial de montaje de la bici

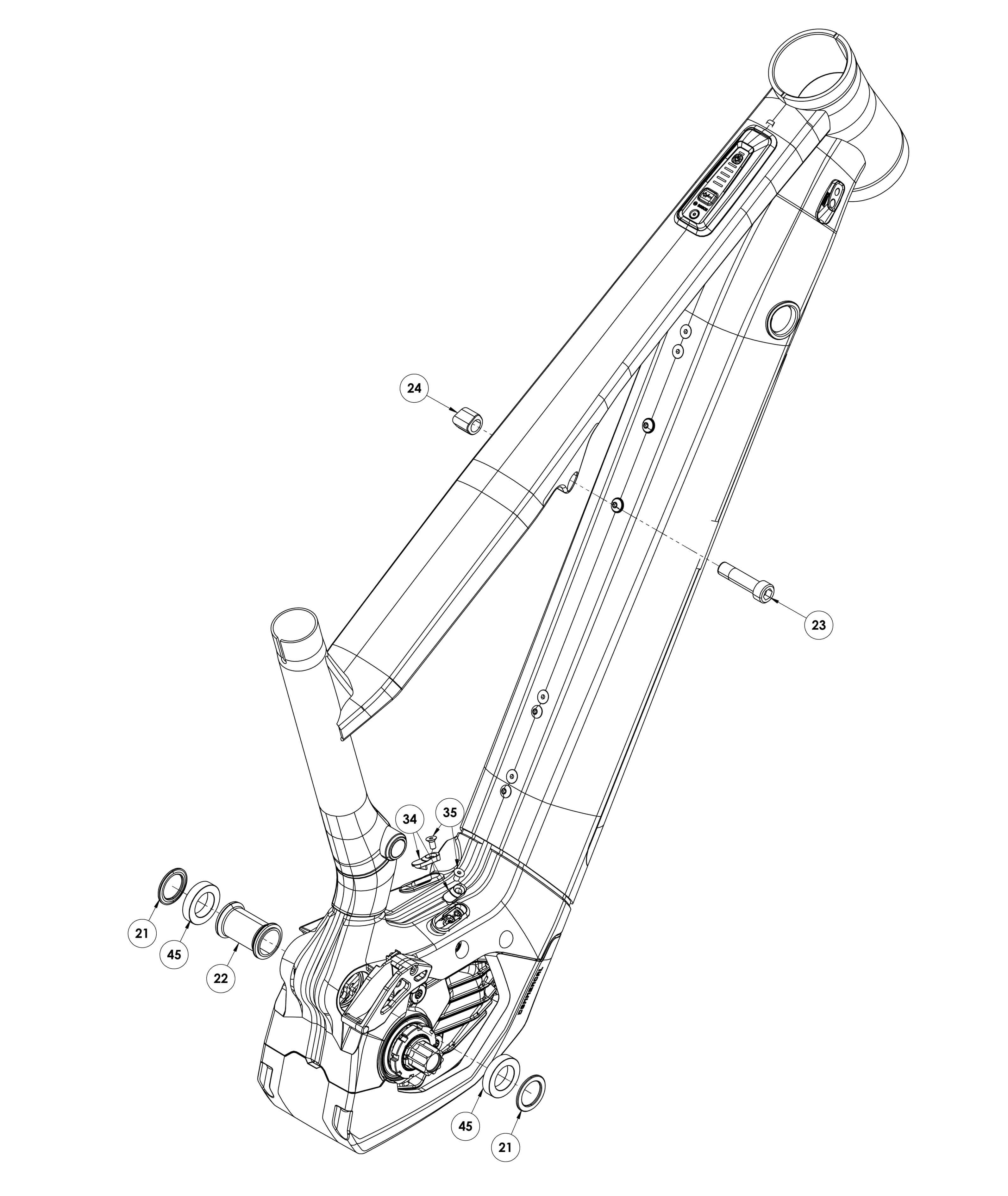

Triángulo delantero

23+24
W21MPWAXLESHTT
EJE AMORTIGUADOR / TUBO SUPERIOR META POWER
22
W18MPWMPSPACER
ESPACIADOR PIVOTE PRINCIPAL META POWER
21
W18MPWWASHERMP
ARANDELAS PIVOTE PRINCIPAL META POWER
35+34
W19CLHCABLEGUIDEB
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
45+79+71
W21EBMETAPOWERTR
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.

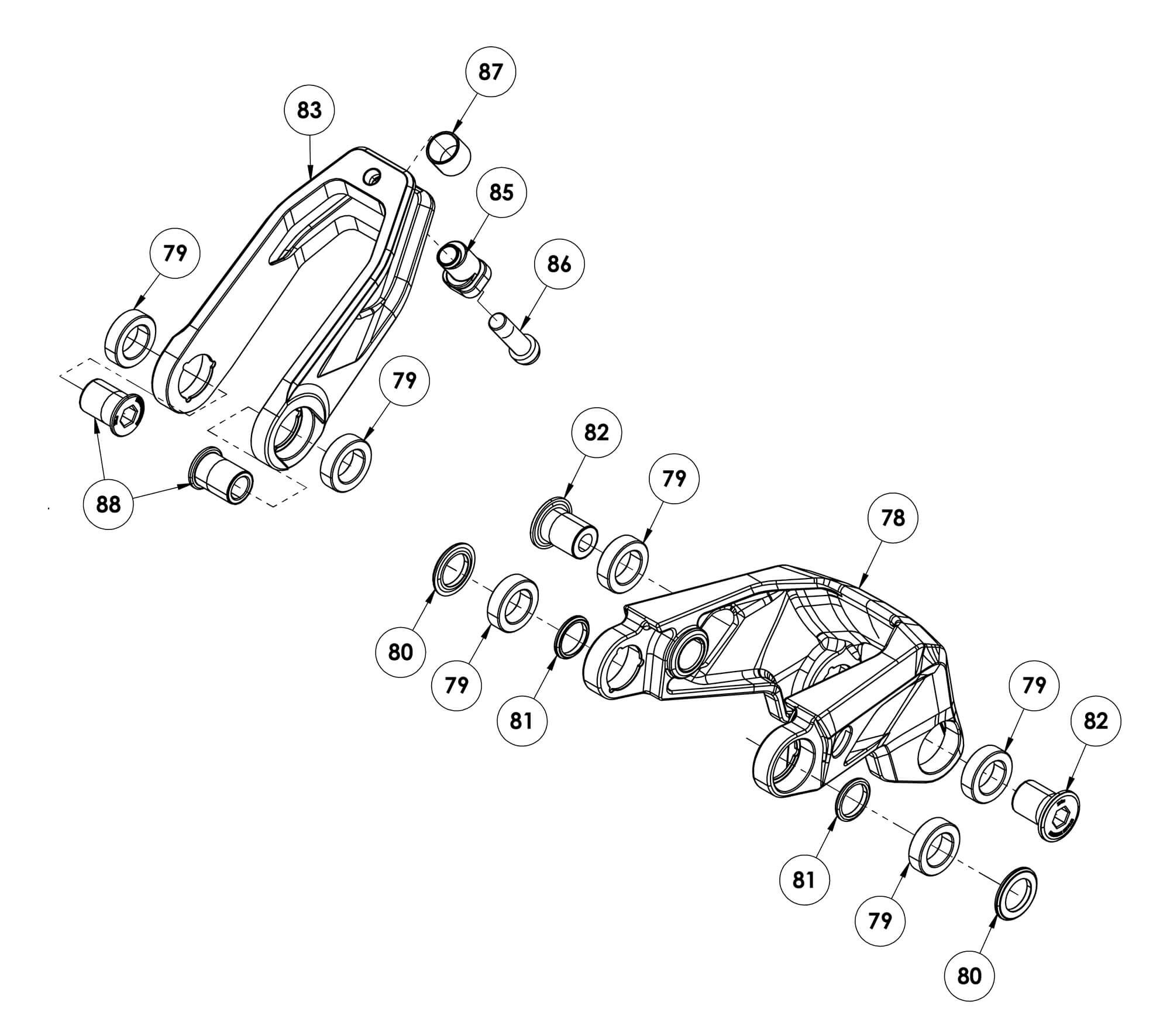

Enlace

88
W21MPWTRAXLERKCL
EJES ROCKER / CLEVIS META POWER TR
85+86+87
W21MPWTRAXLESHCL
KIT COMPLETO FLIP CHIP AMORTIGUADOR / CLEVIS META & META POWER
82
W21MPWTRAXLERKFT
EJES ROCKER / TRIANGULO DELANTERO META POWER TR
80+81
W21MPWTRWASHERRKSS
ARANDELAS ROCKER / TIRANTES META POWER TR
45+79+71
W21EBMETAPOWERTR
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
83
W21MPWTRCLEVIS
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
78
W21MPWTRROCKER
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.

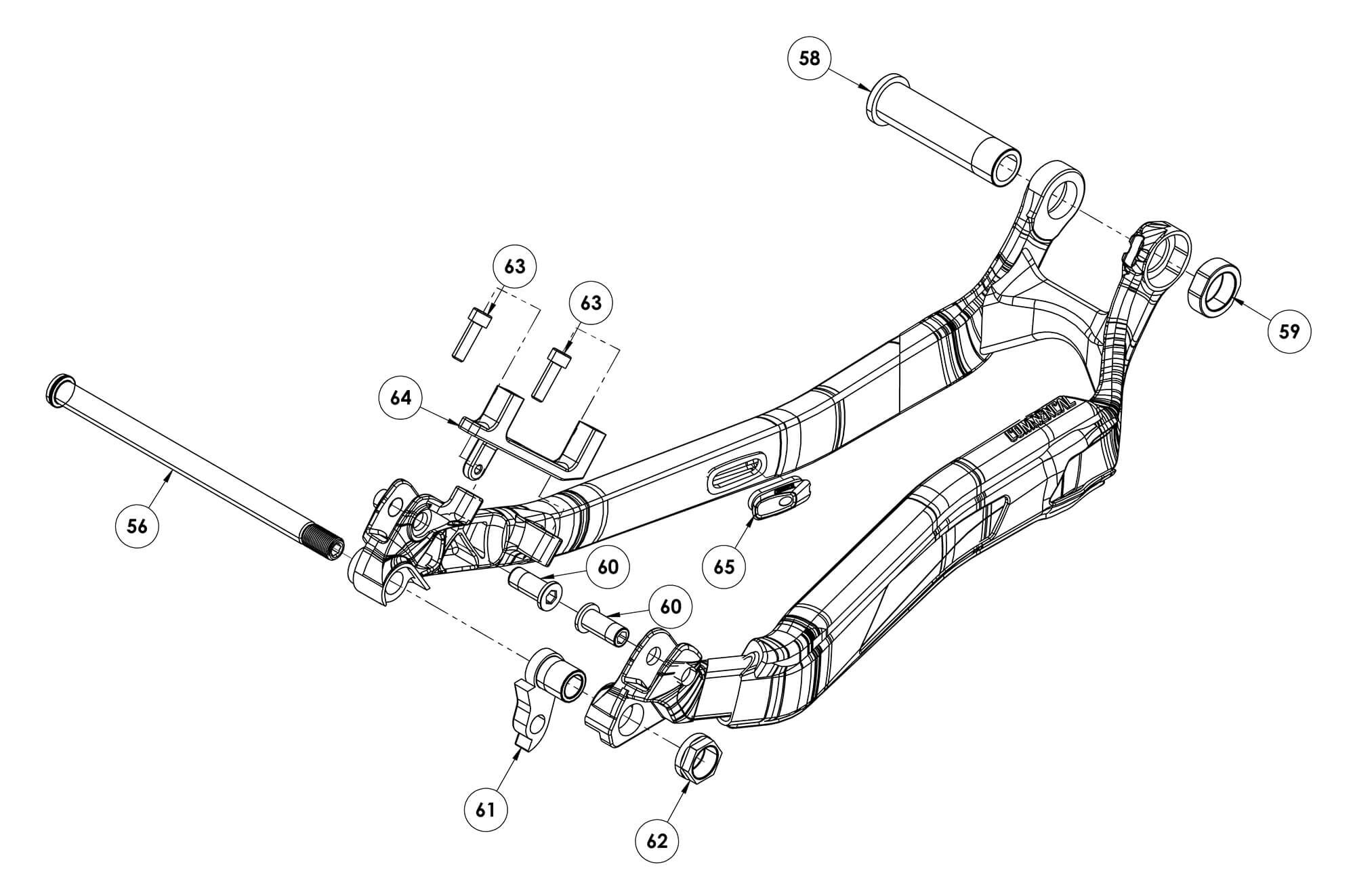

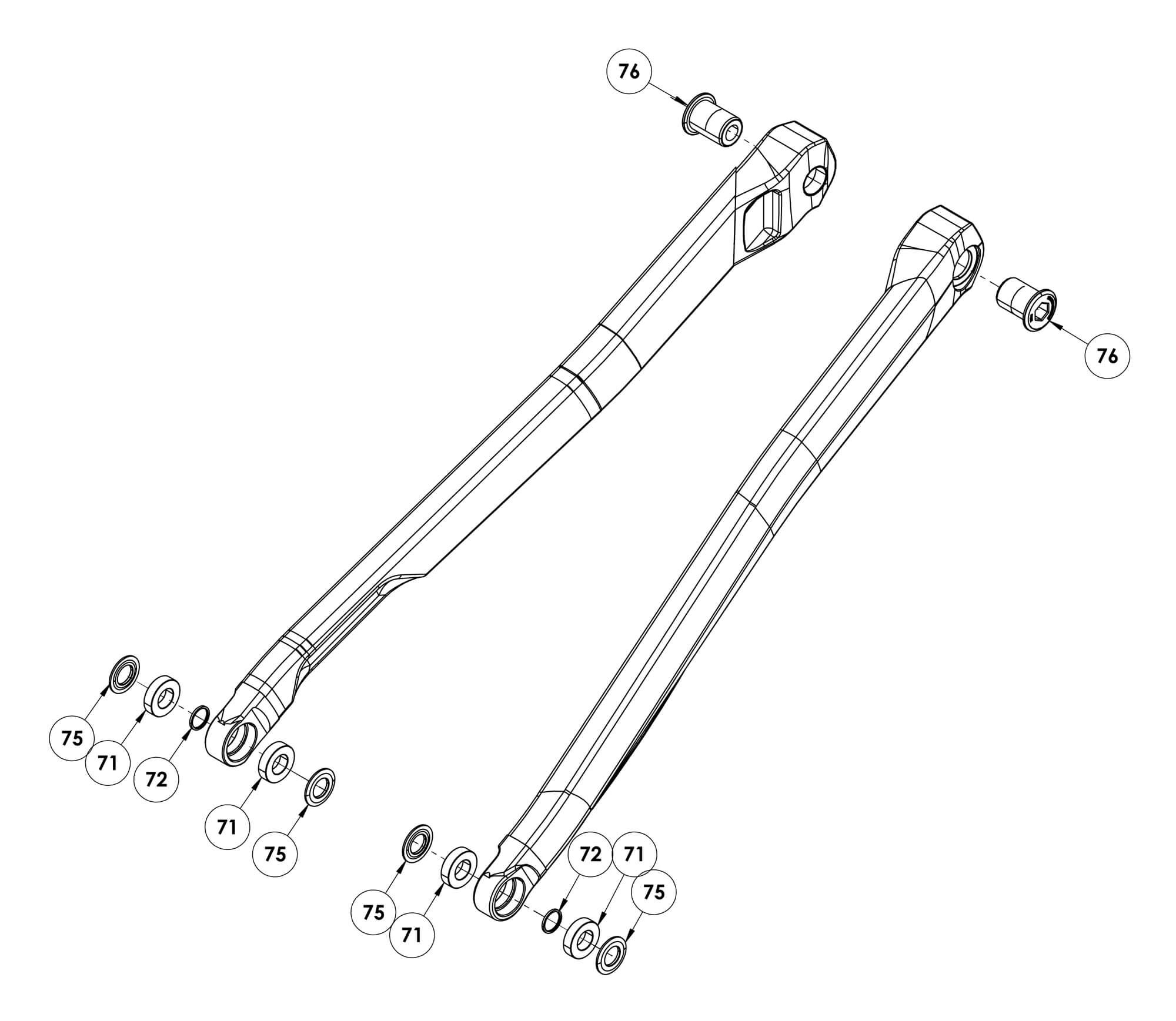

Triángulo trasero

76
W21MPWTRAXLERKSS
EJES ROCKER / TIRANTES META POWER TR
75+72
W15WASHSTKIT
ARANDELAS VAINAS / TIRANTES META V4, V4.2 & META POWER
45+79+71
W21EBMETAPOWERTR
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
70
-
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
63+64
W20MPWBRAKEH220
PATILLA DE FRENO TRASERO 220 MM META POWER
65
W18SEAL1H
GUIA DE CABLE INTERNO - 1 AGUJERO
60
W15AXLESTCS
EJES VAINAS / TIRANTES META V4, V4.2 Y META POWER
61+62
W15RHRMETA
PATILLA DE CAMBIO META HT / V4 / V4.2 / 29 / POWER / SUPREME SX
58+59
W18MPWAXLEMP
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
56
W19AXLEWHEELBOOST
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.

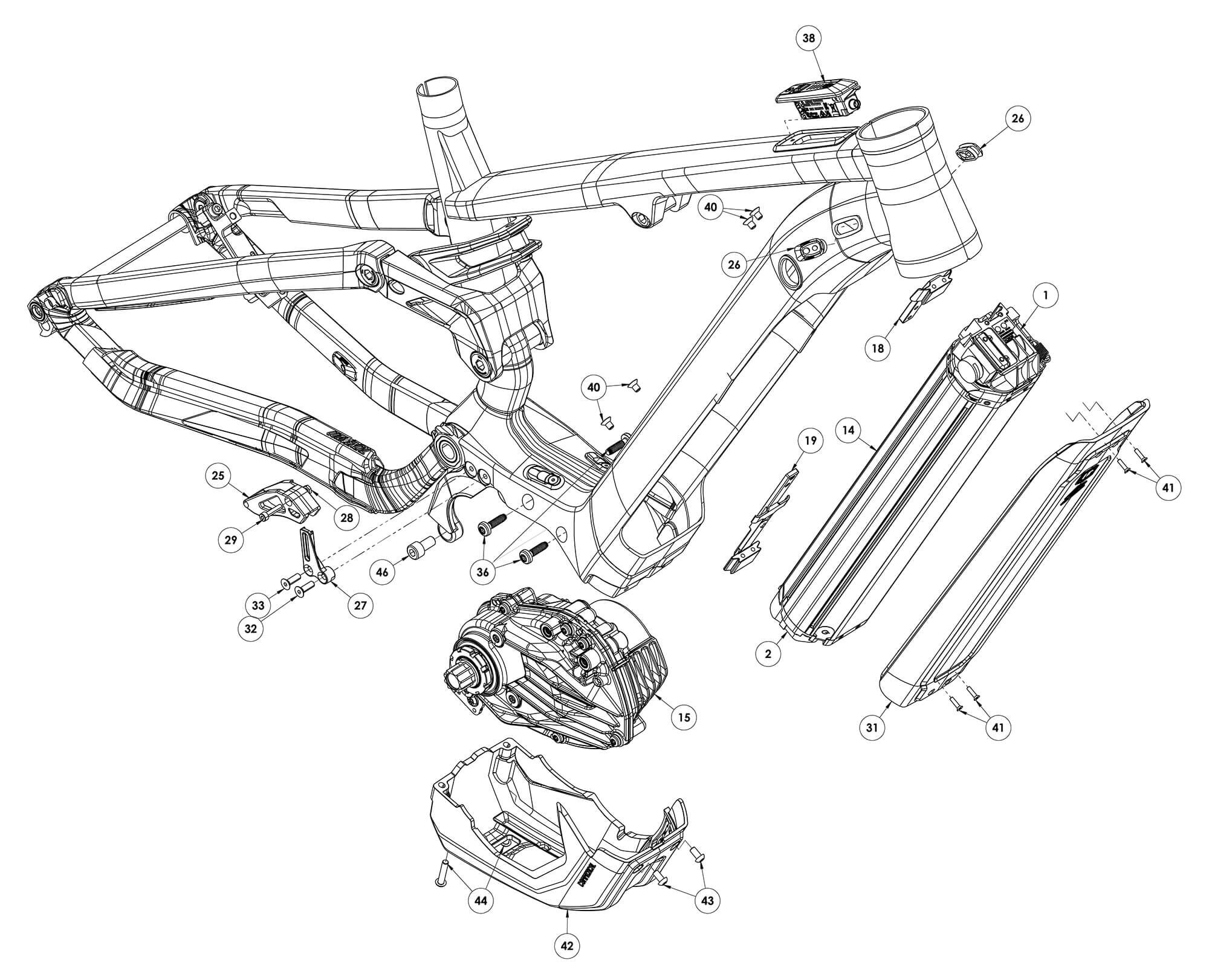

Montaje del cuadro

26
W18SEAL2H
GUIA DE CABLE INTERNO - 2 AGUJEROS
26
W18SEAL1H
GUIA DE CABLE INTERNO - 1 AGUJERO
40+18
W23MPWBATMOUNTT
KIT ENSAMBLAJE SOPORTE BATERIA SUPERIOR META POWER V2
40+19
W23MPWBATMOUNTB
KIT ENSAMBLAJE SOPORTE BATERIA INFERIOR META POWER V2
42+44+43
W21MPWPROTECMT
PROTECTOR DE MOTOR META POWER V2.2 SHIMANO
31+41
W21MPWPROTECBAT
PROTECTOR DE BATERIA INTERNA META POWER V2.2
14
W23BSCHBAT625
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
38
W23BSHSYSCONT
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
15
W23BSHDUPERCX
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
25+29+28 +27+32+33
A21ALPHACHGUEP8DM
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
15+46
W23BSHDUPERCX
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
36
W24MPWBOSCHDUBOLT
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
1
W23BSHSUPBATSUP
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
2
W23BSHSUPBATINF
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
2
W23BSHDAMPFOIL
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.

motor

YY
XXXXX
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
XX
YYYY
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.

batería

YY
XXXXX
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
XX
YYYY
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.

Controlador del sistema

55
W23BSHSYSCONT
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
56
W23BSHCABLEHMI1000
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.

puerto de carga

50+53
-
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
51+52
W23BSHCHARGPORTS
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
54
W23BSHCHARGPORT
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.

guía de cadena

25
XXXXX
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
27
YYYY
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
28
YYYY
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
29
YYYY
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
33
YYYY
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.

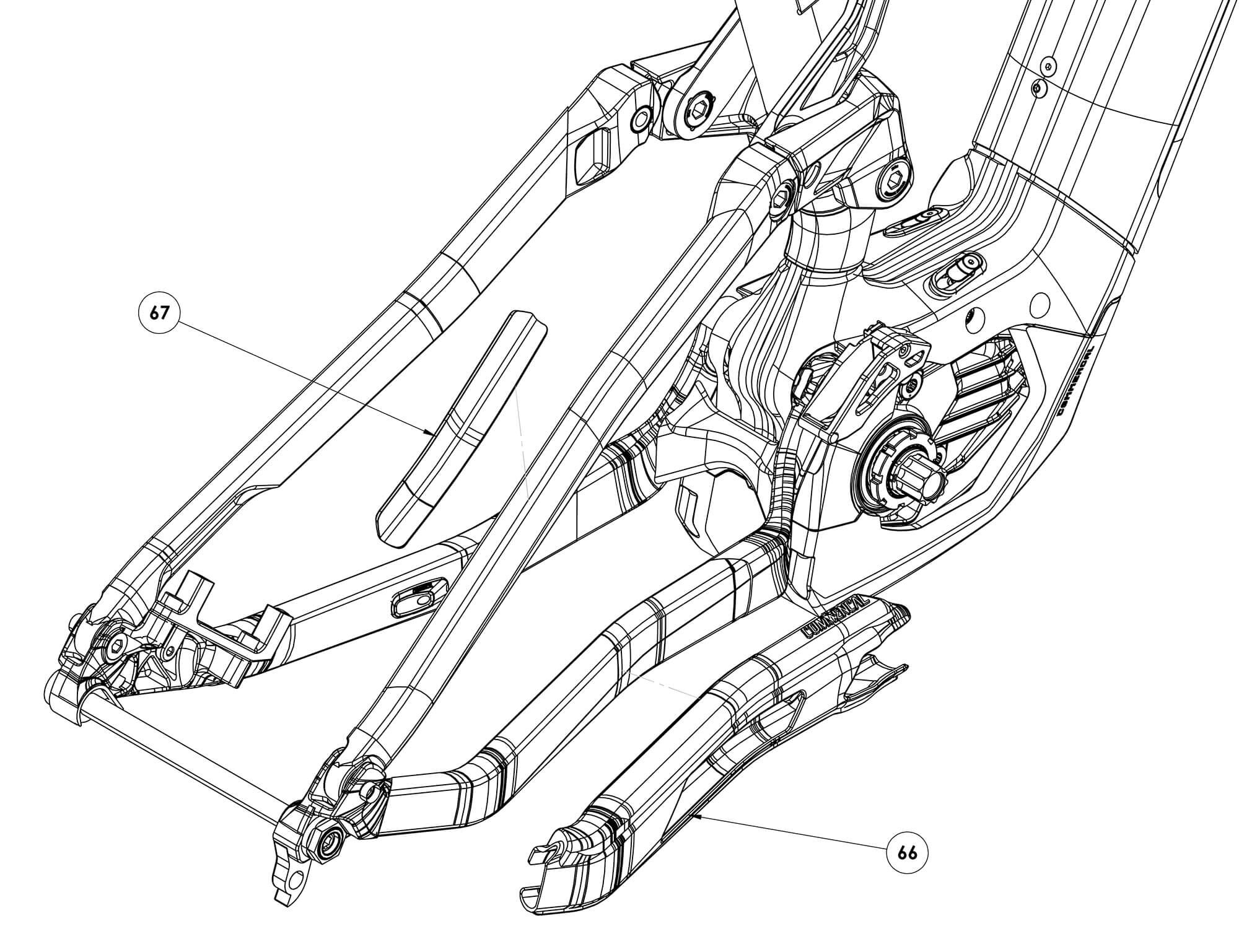

Protectores

66
W19MPWPROTECCS
PROTECTOR DE VAINA META POWER
67
A16SSTPROTECMETAV4
PROTECTOR DE TIRANTE META, CLASH Y META POWER

Pasos de cables
