Caractéristiques techniques

  • Type de vélo

    E-bike - All Terrain

  • Matériau du cadre

    AL 6061 T4, T6

  • Poids du cadre

    NC

  • Hauteur de fourche recommandée/max.

    551mm / 561mm

  • type de jeu de direction

    ZS44 / ZS56

  • compatible ICR

    No

  • taille des roues

    27.5’’ - 27.5’’

  • Largeur max. pneu arrière - ETRTO

    65mm - Ø584mm

  • Montage fixation de frein arriére

    IS 200mm

  • Diametre max. disque de frein arrière

    200mm

  • Diametre tige de selle / Collier de selle

    31,6mm / 34,9mm

  • insertion max. tige de selle

    S : 210mm / M : 250mm / L : 300mm / XL : 320mm

  • interface manivelles moteur

    SHIMANO E7000

  • guide chaine

    SHIMANO e-guide

  • ligne de chaine

    53

  • dimension moyeu arrière

    148x12mm

  • dimension Axe de roue arriere

    Maxle standard, 180mm, M12, P1.75mm

  • compatible UDH

    No

Géometrie

TAILLE
S
M
L
XL
1 - LONGUEUR TUBE DE SELLE
380
420
465
490
2 - ANGLE TUBE DE SELLE
74°
74°
74°
74°
3 - ANGLE DE DIRECTION
66°
66°
66°
66°
4 - HAUTEUR DE DOUILLE
125
125
125
125
5 - EMPATTEMENT
1175
1196
1213
1250
6 - LONGUEUR TUBE SUPERIEUR
605
625
642
678
7 - LONGUEUR BASES
440
440
440
440
8 - HAUTEUR BOITIER DE PEDALIER
-55
-55
-55
-55
9 - HAUTEUR DE FOURCHE
551
551
551
551
10 - DEPORT DE FOURCHE
44
44
44
44
11 - REACH
415
435
450
485
12 - STACK
657
657
662
666
HAUTEUR A L'ENTREJAMBE
690
700
735
770

Toutes les mesures sont en millimètres.

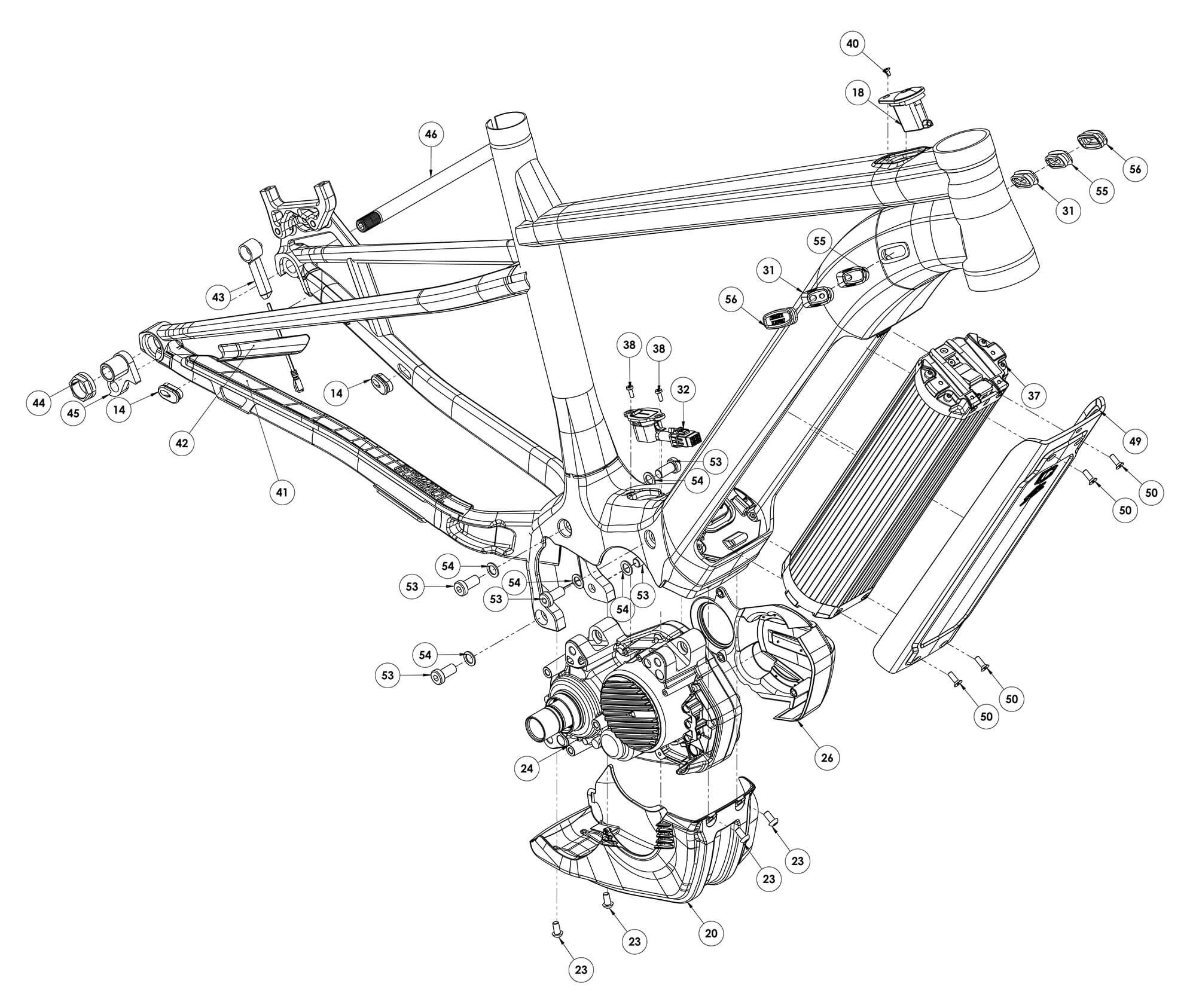

Assemblage du cadre

26
W20ENGICOVER
COQUE DE PROTECTION SHIMANO E7000
37
A20BATTERYSHIMI
BATTERIE INTEGREE SHIMANO BT-E8035 504WH
49+50
W20MPWPROTECBAT
PROTECTION DE BATTERIE INTEGREE META POWER
55
W18SEAL1H
PROTECTION DE PASSAGE INTERNE CABLERIE - 1 TROU
31
W18SEAL2H
PROTECTION DE PASSAGE INTERNE CABLERIE - 2 TROUS
56
W18SEALNOH
PROTECTION DE PASSAGE INTERNE CABLERIE - 0 TROU
43
W20SHIMISMDUE10A
CAPTEUR DE VITESSE SHIMANO SM-DUE10 E8000 1400MM
46
W19AXLEWHEELBOOST
AXE DE ROUE ARRIERE - STANDARD MAXLE BOOST
41
W18MHTPROTECCS
PROTECTION DE BASE MAXMAX, META HT V2 ET V3
42
W18MHTPROTECSS
PROTECTION DE HAUBAN META HT V2
44+45
W15RHRMETA
PATTE DE DERAILLEUR META HT / V4 / V4.2 / POWER / 29 / SUPREME SX
18+40
W20SHIMIEWSW100A
Produit non disponible sur notre site, veuillez contacter nos équipes.
32+38
W20SHIMIEWCP100A
Produit non disponible sur notre site, veuillez contacter nos équipes.
14
W12HOSESEAL
Produit non disponible sur notre site, veuillez contacter nos équipes.
