Caractéristiques techniques

  • Type de vélo

    Freeride / Bikepark

  • Matériau du cadre

    AL 6069 + AL 6061

  • Poids du cadre

    TBC

  • Débattement arrière

    170mm

  • Entre-axe/course Amortisseur

    230x65mm

  • SAG Recommandé

    Freeride : 24-26 % / 15,5-17mm
    Jump : 20-22 % / 13-14,5mm

  • Compatible Amortisseur piggy back

    Yes

  • Buselures amortisseur

    20x8mm / 30x10mm

  • Hauteur de fourche recommandée/max.

    577mm

  • type de jeu de direction

    ZS56 / ZS56

  • compatible ICR

    Yes

  • taille des roues

    27.5’’ - 27.5’’

  • Largeur max. pneu arrière - ETRTO

    65mm - Ø584mm

  • Montage fixation de frein arriére

    Postmount 200mm

  • Diametre max. disque de frein arrière

    223mm

  • Diametre tige de selle / Collier de selle

    34,9mm / 38,5mm

  • insertion max. tige de selle

    S : 250mm / M : 280mm / L : 300mm

  • type de Boitier de pedalier

    BSA 73mm

  • guide chaine

    ISCG 05 lower - Custom upper guide

  • Taille de plateau recommandée/max.

    34T / 34T

  • ligne de chaine

    55

  • dimension moyeu arrière

    148x12mm

  • dimension Axe de roue arriere

    UDH standard, 180mm, M12, P1.0mm

  • compatible UDH

    Yes

  • ajustement ancrage amortisseur

    No

Géometrie

TAILLE
S
M
L
1 - LONGUEUR TUBE DE SELLE
380
400
420
2 - ANGLE TUBE DE SELLE
77,5°
77,5°
77,5°
3 - ANGLE DE DIRECTION
63,8°
63,8°
63,8°
4 - HAUTEUR DE DOUILLE
115
120
125
5 - EMPATTEMENT
1211
1233
1260
6 - LONGUEUR TUBE SUPERIEUR
572
593
619
7 - LONGUEUR BASES
434
434
434
8 - HAUTEUR BOITIER DE PEDALIER
-10
-10
-10
9 - HAUTEUR DE FOURCHE
577
577
577
10 - DEPORT DE FOURCHE
38
38
38
11 - REACH
435
455
480
12 - STACK
618
623
627

Toutes les mesures sont en millimètres.

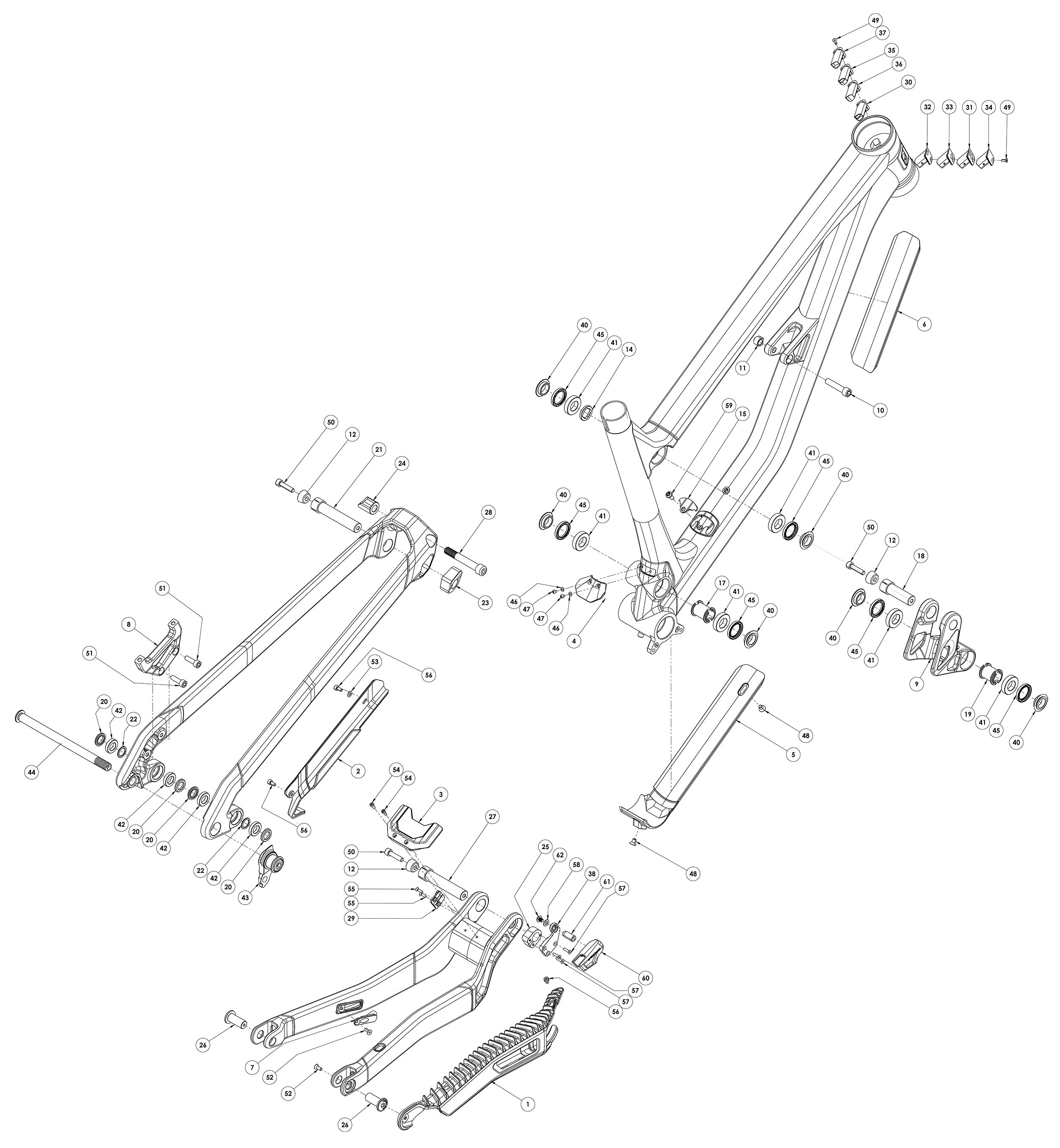

Assemblage du cadre

1+2+3+4+5 +6+46+47+ 48+53+56
TBD
Produit non disponible sur notre site, veuillez contacter nos équipes.
7
W25CSCABGUIDSX800
Produit non disponible sur notre site, veuillez contacter nos équipes.
8+51
TBD
Produit non disponible sur notre site, veuillez contacter nos équipes.
20N.m
9+19+41
TBD
Produit non disponible sur notre site, veuillez contacter nos équipes.
10+11
W16DHV4SHOCKAXLE
Produit non disponible sur notre site, veuillez contacter nos équipes.
13N.m
12+21+23+50
TBD
Produit non disponible sur notre site, veuillez contacter nos équipes.
Axle: 20N.m / Expander: 5N.m
12+25+27+50
TBD
Produit non disponible sur notre site, veuillez contacter nos équipes.
Axle: 20N.m / Expander: 5N.m
12+18+50
TBD
Produit non disponible sur notre site, veuillez contacter nos équipes.
Axle: 20N.m / Expander: 5N.m
14+41+45+ 40+19+17+ 20+42+22
TBD
Produit non disponible sur notre site, veuillez contacter nos équipes.
15+59+29+55
TBD
Produit non disponible sur notre site, veuillez contacter nos équipes.
24+28
TBD
Produit non disponible sur notre site, veuillez contacter nos équipes.
14N.m
26
TBD
Produit non disponible sur notre site, veuillez contacter nos équipes.
20N.m
30+31+32+ 33+34+35+ 36+37+49
TBD
Produit non disponible sur notre site, veuillez contacter nos équipes.
38+57+58+ 60+61+62
TBD
Produit non disponible sur notre site, veuillez contacter nos équipes.
43
A22HANGSRAMUDH
Produit non disponible sur notre site, veuillez contacter nos équipes.
25N.m
44
TBD
Produit non disponible sur notre site, veuillez contacter nos équipes.
170N.m

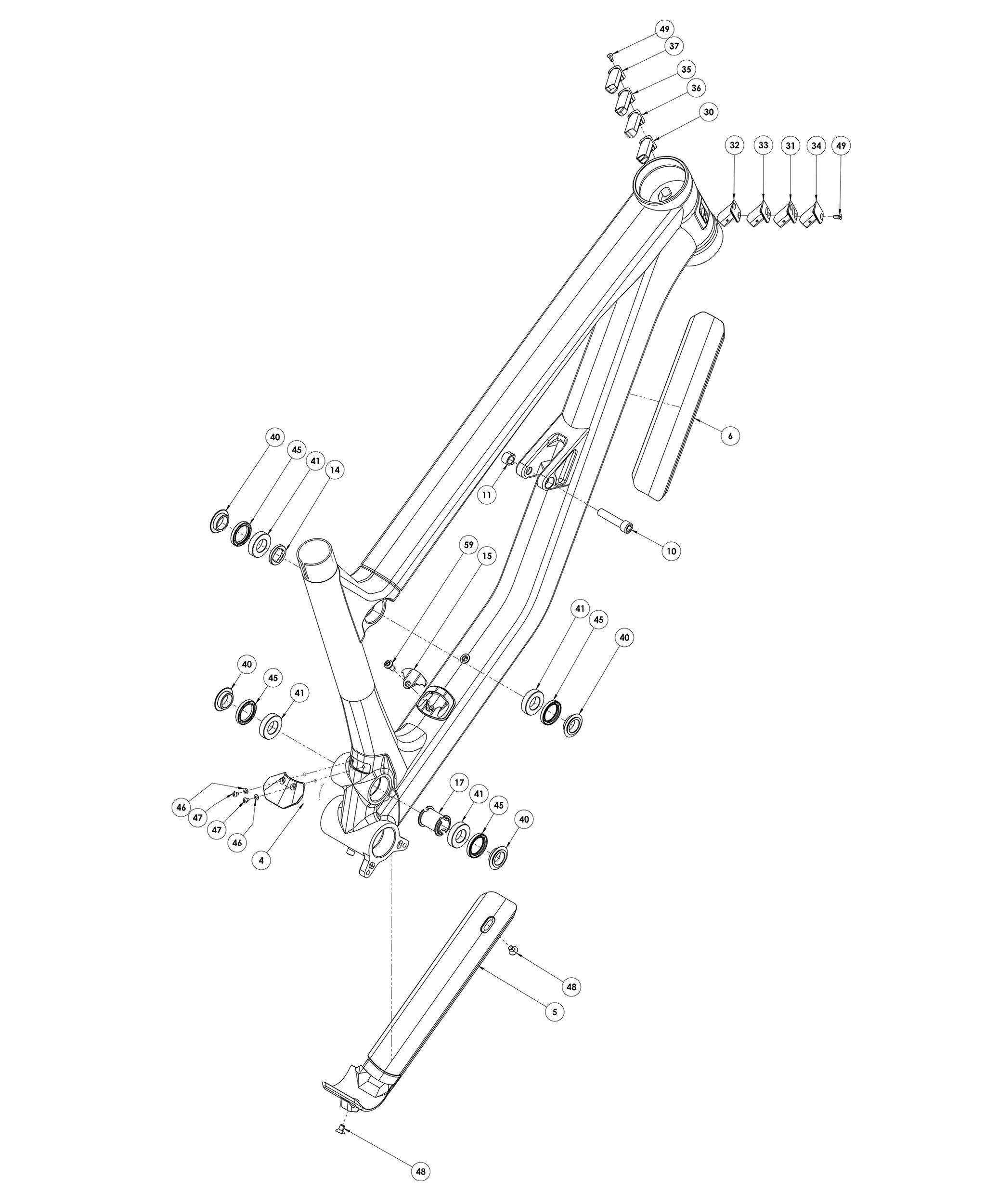

Triangle avant

1+2+3+4+5+ 6+46+47+ 48+53+56
TBD
Produit non disponible sur notre site, veuillez contacter nos équipes.
10+11
W16DHV4SHOCKAXLE
Produit non disponible sur notre site, veuillez contacter nos équipes.
13N.m
14+41+45+ 40+19+17+ 20+42+22
TBD
Produit non disponible sur notre site, veuillez contacter nos équipes.
15+59+29+55
TBD
Produit non disponible sur notre site, veuillez contacter nos équipes.

Basculeur

9+19+41
TBD
Produit non disponible sur notre site, veuillez contacter nos équipes.
12+18+50
TBD
Produit non disponible sur notre site, veuillez contacter nos équipes.
Axle: 20N.m / Expander: 5N.m
14+41+45+ 40+19+17+ 20+42+22
TBD
Produit non disponible sur notre site, veuillez contacter nos équipes.

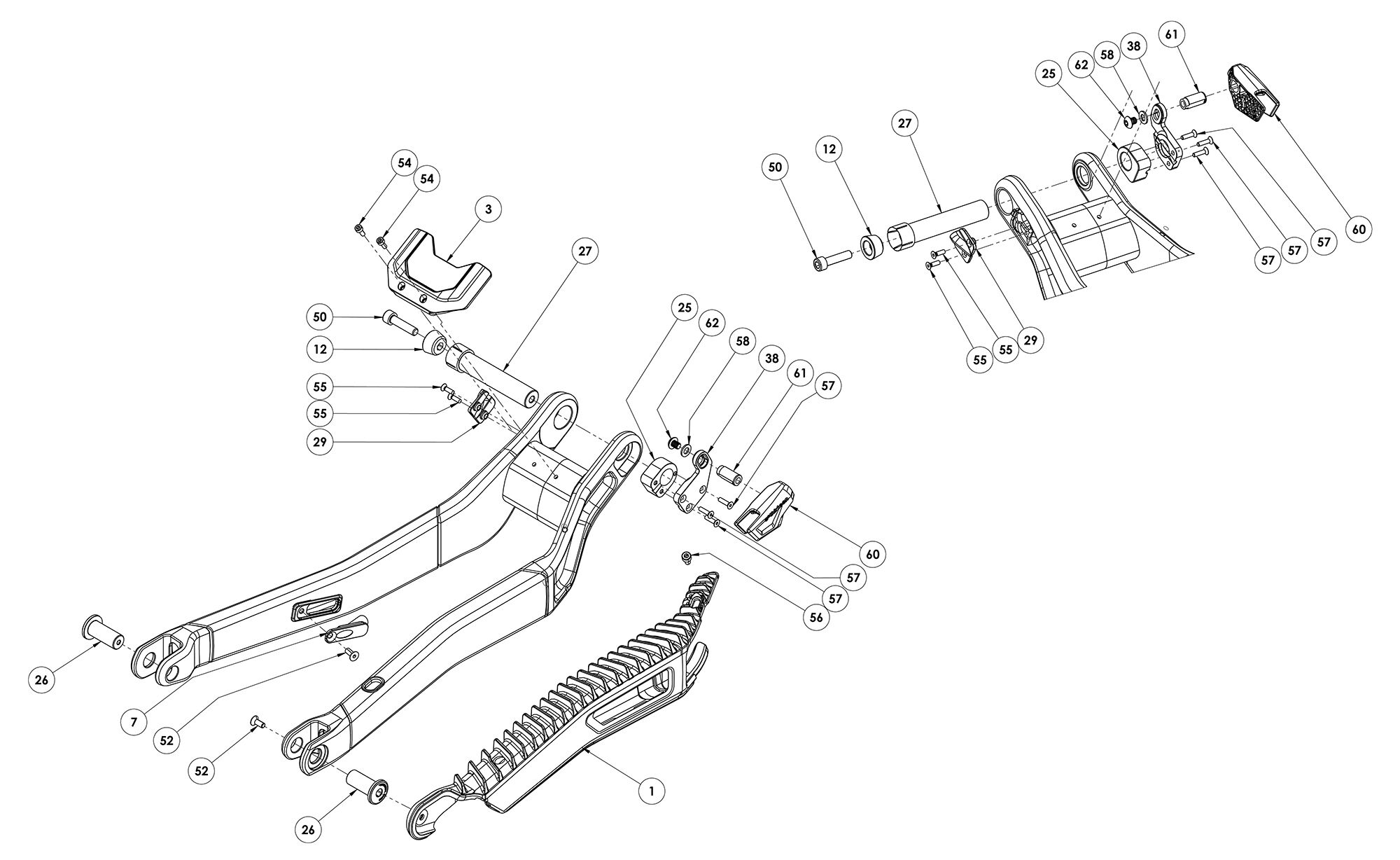

Bases

1+2+3+4+5+ 6+46+47+ 48+53+56
TBD
Produit non disponible sur notre site, veuillez contacter nos équipes.
7
W25CSCABGUIDSX800
Produit non disponible sur notre site, veuillez contacter nos équipes.
12+25+27+50
TBD
Produit non disponible sur notre site, veuillez contacter nos équipes.
Axle: 20N.m / Expander: 5N.m
15+59+29+55
TBD
Produit non disponible sur notre site, veuillez contacter nos équipes.
26
TBD
Produit non disponible sur notre site, veuillez contacter nos équipes.
20N.m
30+31+32+ 33+34+35+ 36+37+49
TBD
Produit non disponible sur notre site, veuillez contacter nos équipes.
38+57+58+60+61+62
TBD
Produit non disponible sur notre site, veuillez contacter nos équipes.

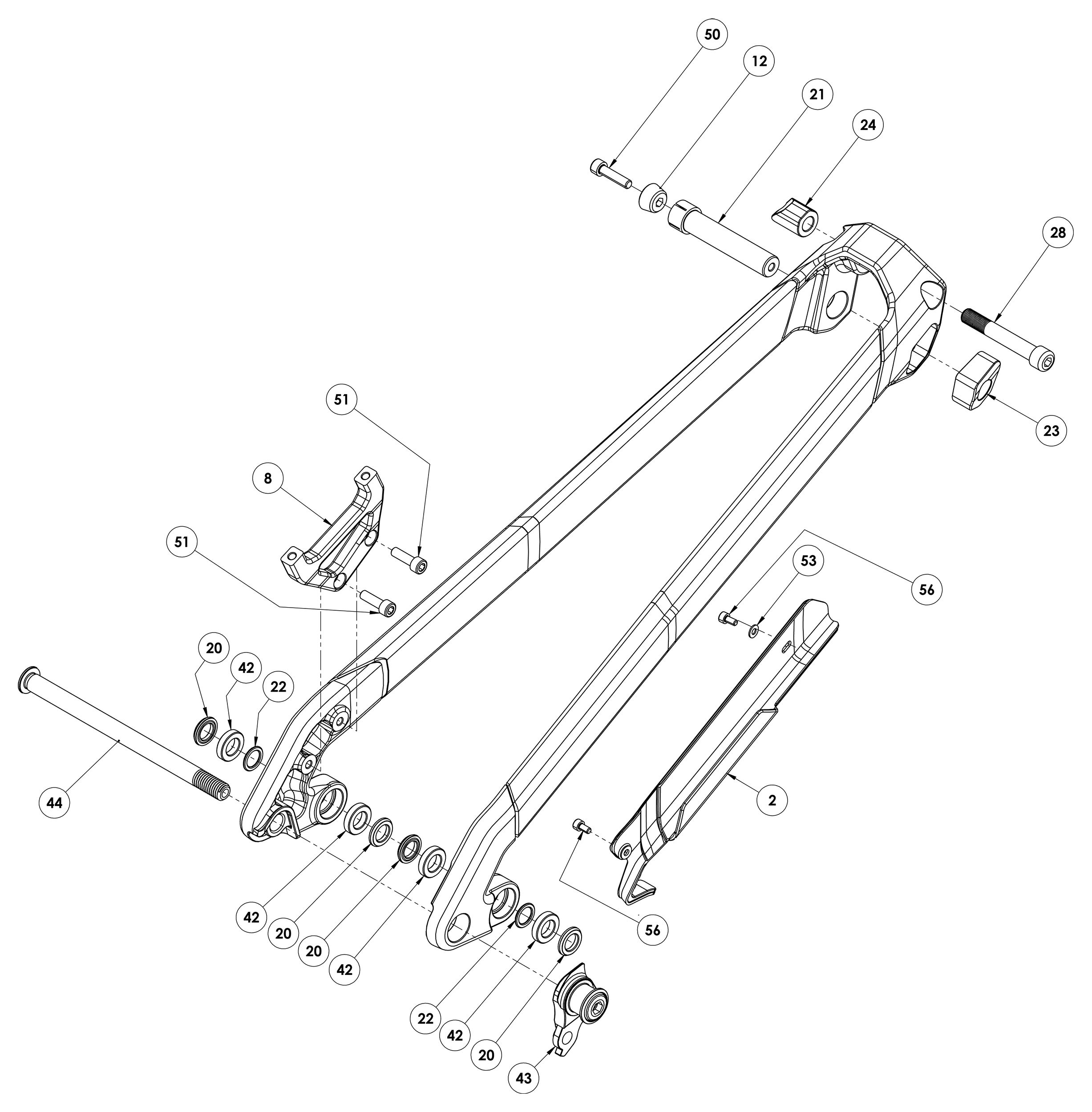

Haubans

1+2+3+4+5+ 6+46+47+ 48+53+56
TBD
Produit non disponible sur notre site, veuillez contacter nos équipes.
8+51
TBD
Produit non disponible sur notre site, veuillez contacter nos équipes.
20N.m
12+21+23+50
TBD
Produit non disponible sur notre site, veuillez contacter nos équipes.
Axle: 20N.m / Expander: 5N.m
14+41+45+ 40+19+17+ 20+42+22
TBD
Produit non disponible sur notre site, veuillez contacter nos équipes.
24+28
TBD
Produit non disponible sur notre site, veuillez contacter nos équipes.
14N.m
43
A22HANGSRAMUDH
Produit non disponible sur notre site, veuillez contacter nos équipes.
25N.m
44
TBD
Produit non disponible sur notre site, veuillez contacter nos équipes.
170N.m
