Caractéristiques techniques

  • Type de vélo

    Kids E-bike - All Terrain

  • Matériau du cadre

    AL 6061 T4, T6

  • Poids du cadre

    NC

  • Hauteur de fourche recommandée/max.

    470mm / 490mm

  • type de jeu de direction

    ZS44 / ZS56

  • compatible ICR

    No

  • taille des roues

    24’’ - 24’’

  • Largeur max. pneu arrière - ETRTO

    62mm - Ø507mm

  • Montage fixation de frein arriére

    IS 180mm

  • Diametre max. disque de frein arrière

    180mm

  • Diametre tige de selle / Collier de selle

    31,6mm / 34,9mm

  • insertion max. tige de selle

    180mm

  • interface manivelles moteur

    SHIMANO E7000

  • guide chaine

    SHIMANO e-guide

  • ligne de chaine

    50

  • dimension moyeu arrière

    135x9mm

  • dimension Axe de roue arriere

    QR

  • compatible UDH

    No

Géometrie

TAILLE
24
1 - LONGUEUR TUBE DE SELLE
310
2 - ANGLE TUBE DE SELLE
74,5°
3 - ANGLE DE DIRECTION
67°
4 - HAUTEUR DE DOUILLE
115
5 - EMPATTEMENT
1027
6 - LONGUEUR TUBE SUPERIEUR
519
7 - LONGUEUR BASES
390
8 - HAUTEUR BOITIER DE PEDALIER
-15
9 - HAUTEUR DE FOURCHE
470
10 - DEPORT DE FOURCHE
40
11 - REACH
370
12 - STACK
543
13 - HAUTEUR A L'ENTREJAMBE
673

Toutes les mesures sont en millimètres.

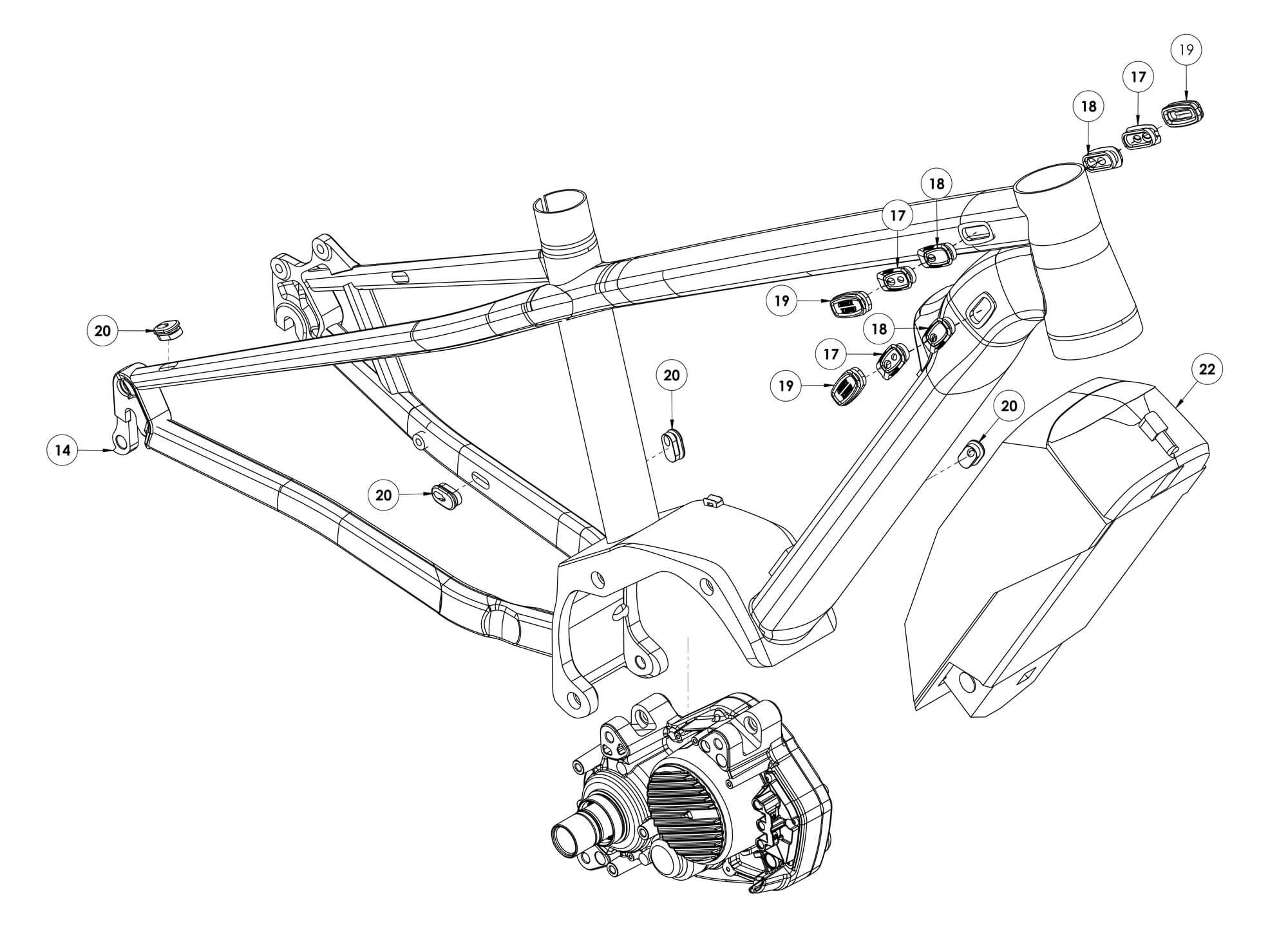

Assemblage du cadre

14
W09RHRSKIN
Produit non disponible sur notre site, veuillez contacter nos équipes.
17
W18SEAL2H
Produit non disponible sur notre site, veuillez contacter nos équipes.
18
W18SEAL1H
Produit non disponible sur notre site, veuillez contacter nos équipes.
19
W18SEALNOH
Produit non disponible sur notre site, veuillez contacter nos équipes.
20
W12HOSESEAL
Produit non disponible sur notre site, veuillez contacter nos équipes.
22
A17BATTERYSHIM
Produit non disponible sur notre site, veuillez contacter nos équipes.
W19MHT24PROTECCS
Produit non disponible sur notre site, veuillez contacter nos équipes.
W17MHTPWPROTECSS
Produit non disponible sur notre site, veuillez contacter nos équipes.
