Technische daten

  • Fahrrad-typ

    E-bike - Enduro / Downhill

  • Rahmenmaterial

    AL 6066 T6

  • Rahmengewicht

    4,76 kg / 10,49 lb

  • Federweg hinten

    170mm

  • Dämpferlänge/-hub

    230x65mm

  • Empfohlener SAG

    27-31% / 17-20mm

  • Piggyback-Dämpfer kompatibel

    Yes

  • Dämpferbuchsen

    20x10mm / no bushing needed on clevis

  • Empfohlene/max. Gabelhöhe

    588mm / 598mm

  • Steuersätze-typ

    ZS56 / ZS66

  • ICR-kompatibel

    Yes

  • Laufradgröße

    29’’ - 27.5’’

  • Max. Reifengröße hinten - ETRTO

    65mm - Ø584mm

  • Hinterradbremssattel Montage-typ

    Postmount 200mm

  • Max. Bremsscheibe hinten Größe

    223mm

  • Durchmesser Sattelstütze/Sattelklemme

    34,9mm / 38,5mm

  • Max. Sattelstützeneinschub

    S : 180mm / M : 220mm / L : 240mm / XL : 260mm

  • Motortretlager-Kurbelarm-interface

    BOSCH SX

  • Kettenführung

    Custom upper guide

  • Empfohlene/max. Kettenblatt-Zähnezahl

    34T / 34T

  • Kettenlinie

    55

  • Hinterradnabenmaß

    148x12mm

  • Hinterachsmaß

    UDH standard, 180mm, M12, P1.0mm

  • UDH-Schaltauge

    yes

Geometrie

GRÖSSEN
S
M
L
XL
1 - SITZROHRLÄNGE
380
420
440
460
2 - SITZWINKEL
74,2°
74,2°
74,2°
74,2°
3 - LENKWINKEL
64°
64°
64°
64°
4 - STEUERROHRLÄNGE
120
125
130
130
5 - RADSTAND
1236,9
1259,1
1291,3
1316,3
6 - OBERROHRLÄNGE
580,7
602
628,3
653,3
7 - KETTENSTREBENLÄNGE
445
445
450
450
8 - TRETLAGERHÖHE
-4
-4
-4
-4
9 - GABELHÖHE
588
588
588
588
10 - GABEL OFFSET
44
44
44
44
11 - REACH
440
460
485
510
12 - STACK
636,1
640,6
645,1
645,1

Alle Längenangaben in Millimeter.

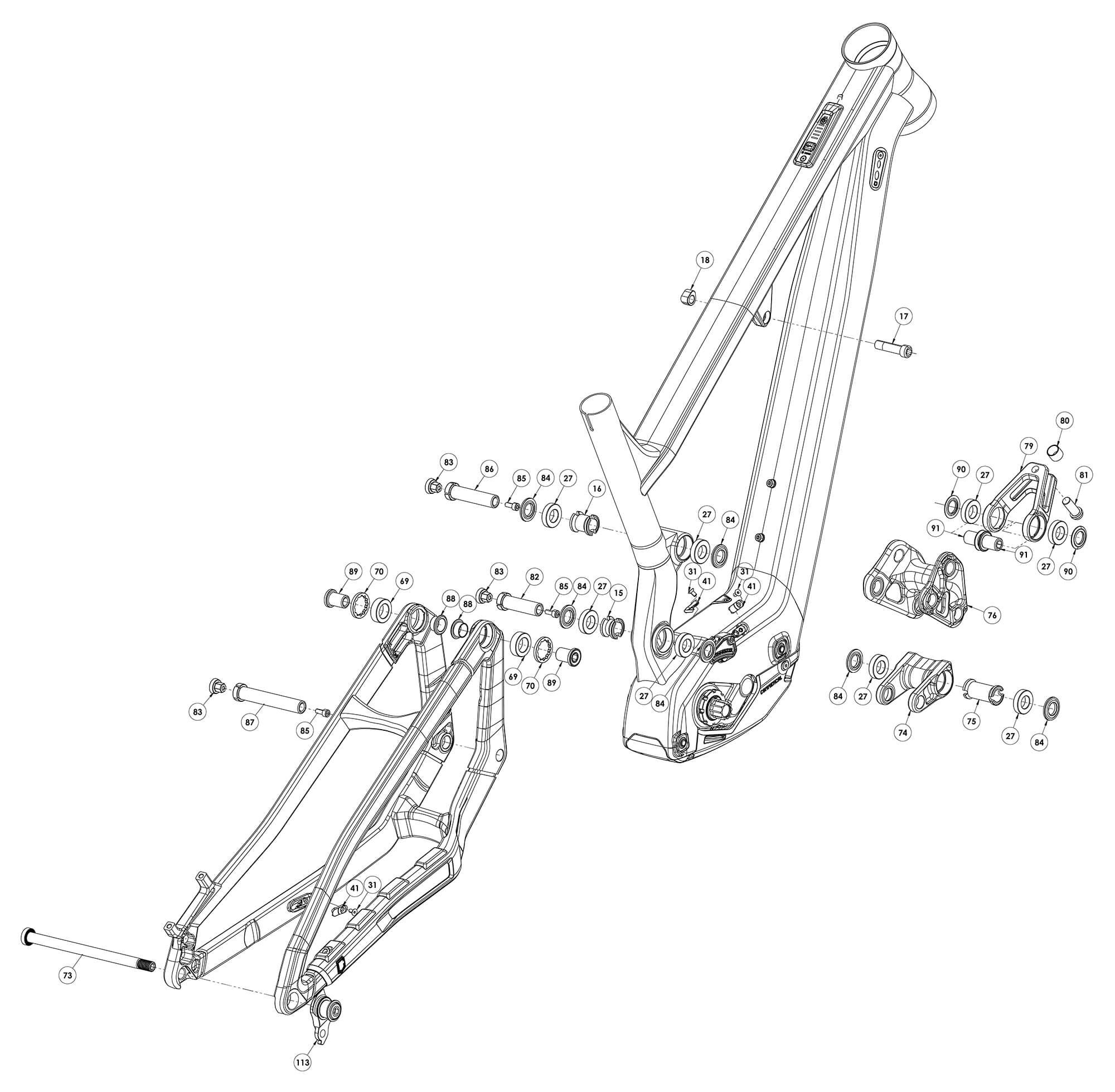

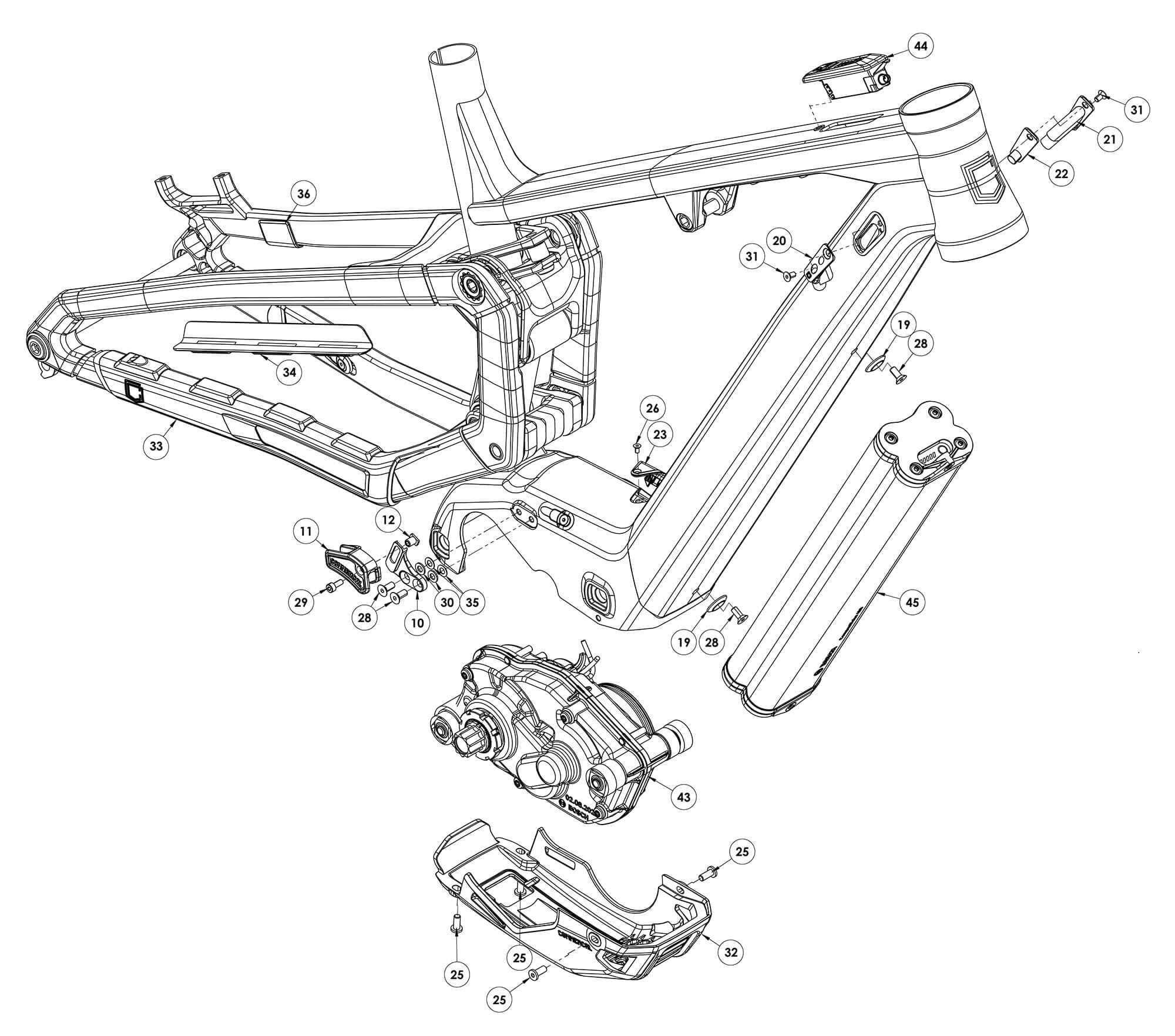

Rahmenmontage

Front Motor axle: 30N.m

Rear Motor axle: 30N.m

10+11+12 +28+29+30+35
A25CGSX400TEMPOW
KETTENFÜHRUNG FÜR META POWER SX 400 / T.E.M.P.O. POWER
23+26+33 +34+36
W25PROTECKITSX400
KUNSTSTOFF-SCHUTZKIT META POWER SX 400
20+31
W23ICRSEAL2H
ICR RAHMENDICHTUNG 2 ÖFFNUNGEN
21+31
W23ICRSEAL1H
ICR RAHMENDICHTUNG 1 ÖFFNUNG
22+31
W23ICRSEAL0H
ICR RAHMENDICHTUNG GESCHLOSSEN
19+28
W25TPOPWDTWASHERS
Produkt auf unserer Website nicht verfügbar, bitte kontaktieren Sie unsere Teams.

Verbindung

17+18
W23MTV5AXLESHFT
META V5 DÄMPFERBOLZEN HAUPTRAHMEN
14N.m
25+32
W25M400PWPROTECMT
ANTRIEBSEINHEIT PROTEKTOR META POWER SX 400
31+41
W19CLHCABLEGUIDEB
UNTERE KABELFÜHRUNG FÜR CLASH, META, META POWER, FRS,T.E.M.P.O., DHV5
27+69+15 +16+75+84
W24BEARKITMETA
BOLU BEARINGS META V5 / META SX V5
70
W21METALOCKRING
LAGER VERSCHLUSSRING FÜR T.E.M.P.O. & META
9N.m
73
W22AXLEWHEELUDH180
HINTERRAD-ACHSE MAXLE UDH 180
20N.m
79+80+81+27
W24MTSXV5CLEVIS
CLEVIS META SX V5
14N.m
83+86+85
W22TPOAXLEULFT
ACHSE UPPER LINK / HAUPTRAHMEN T.E.M.P.O., META V5 & META SX V5
Axle: 20N.m / Expander: 5N.m
82+83+85
W22TPOAXLELLFT
ACHSE LOWER LINK / HAUPTRAHMEN T.E.M.P.O., META V5 & META SX V5
Axle: 20N.m / Expander: 5N.m
88
W23MTV5WASHERULRT
META V5 UNTERLEGSCHEIBE HAUPTRAHMEN/OBERER LINK
91
W23MTV5AXLEULCL
ACHSE UPPER LINK / CLEVIS META V5
17N.m
113
A22HANGSRAMUDH
UDH-SCHALTAUGE
25N.m
15
W25MPWV5SPACELLFT
Produkt auf unserer Website nicht verfügbar, bitte kontaktieren Sie unsere Teams.
16
W25MPWV5SPACEULFT
Produkt auf unserer Website nicht verfügbar, bitte kontaktieren Sie unsere Teams.
27+74+75
W25MPWSXV5LL
Produkt auf unserer Website nicht verfügbar, bitte kontaktieren Sie unsere Teams.
76
W25MPWSXV5UL
Produkt auf unserer Website nicht verfügbar, bitte kontaktieren Sie unsere Teams.
83+87+85
W23MTV5AXLELLRT
Produkt auf unserer Website nicht verfügbar, bitte kontaktieren Sie unsere Teams.
Axle: 20N.m / Expander: 5N.m
84+90
W25MPWV5WASHER
Produkt auf unserer Website nicht verfügbar, bitte kontaktieren Sie unsere Teams.
89
W23MTV5AXLEULRT
Produkt auf unserer Website nicht verfügbar, bitte kontaktieren Sie unsere Teams.
17N.m

Kabelführung
