Einstellung der Hinterrad-Bremsleitung

Herzlichen Glückwunsch zum Kauf Ihres COMMENCAL CLASH. Hier finden Sie einige Hinweise, die Ihnen helfen, die Position der Hinterrad-Bremsleitung richtig einzustellen.


ACHTUNG: Eine falsche Positionierung kann zu übermäßiger Spannung und somit zu Schäden führen.

1

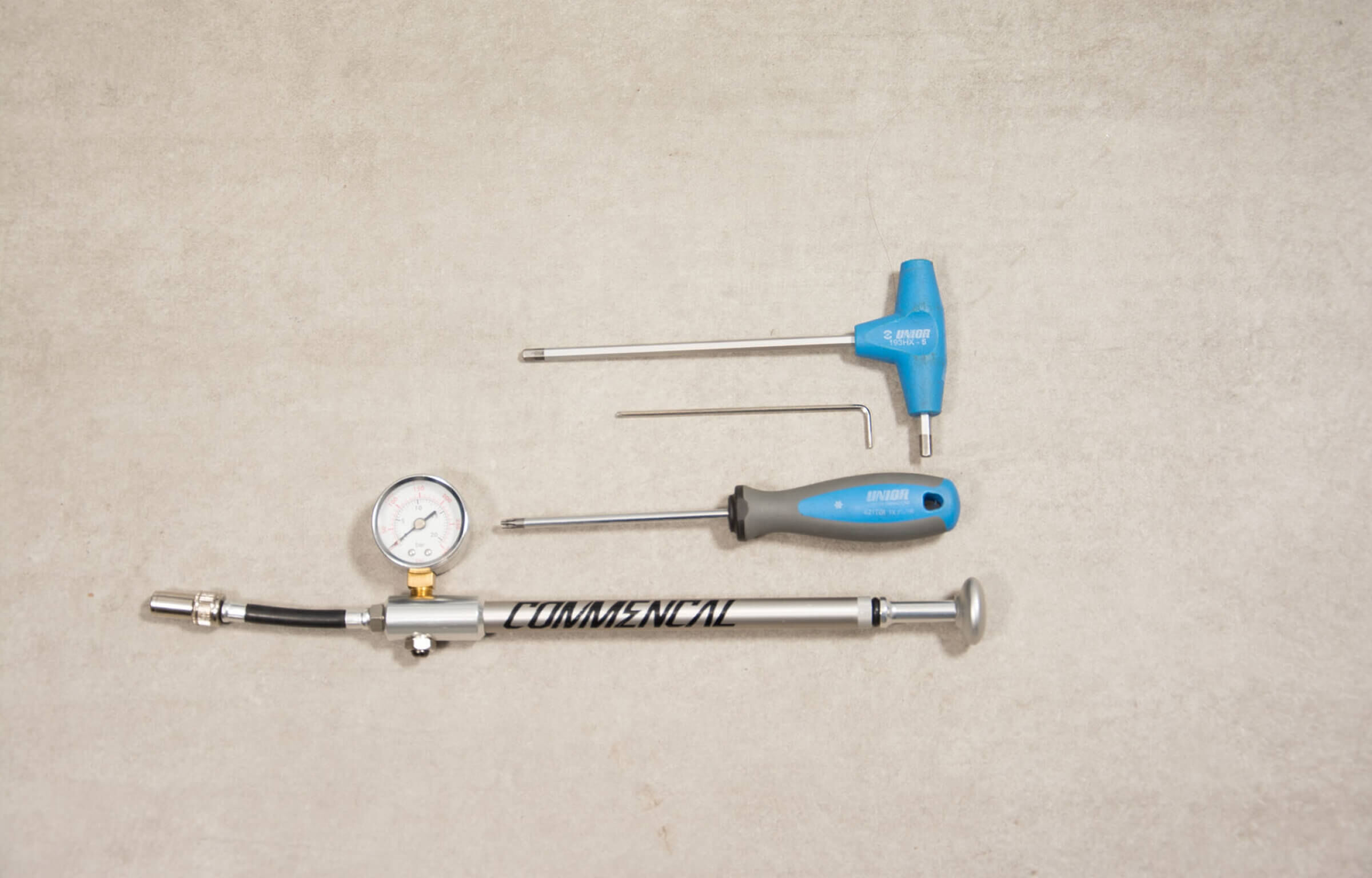

Bereiten Sie vor dem Beginn die nötigen Werkzeuge vor:

- Innensechskantschlüssel 2,5 mm

- Innensechskantschlüssel 5 mm

- Torx-Schlüssel T25

- Hochdruckpumpe für Dämpfer

2

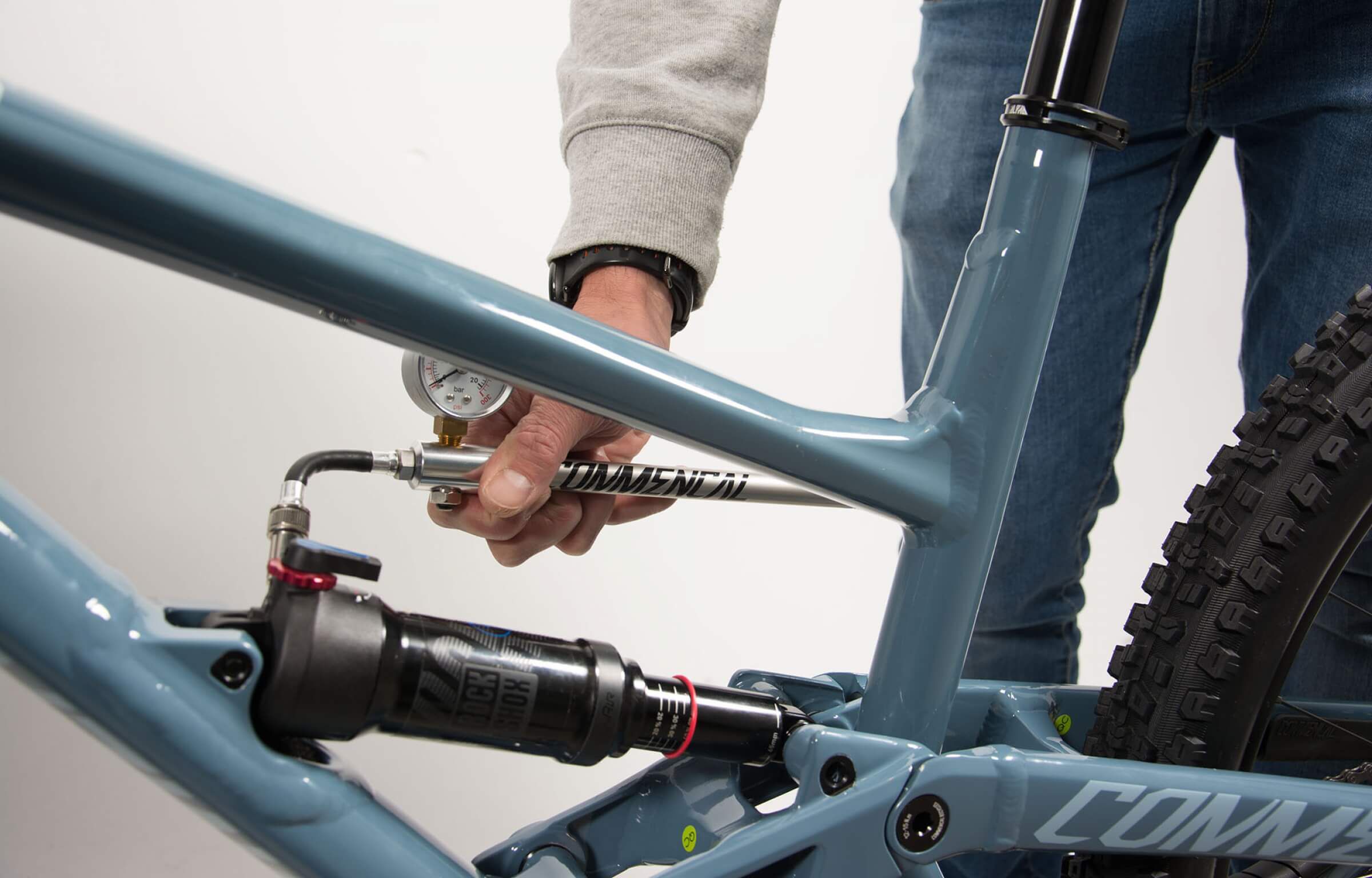

Nachdem Sie Ihr CLASH aufgebaut haben, lassen Sie die Luft aus dem Dämpfer oder entfernen Sie die Feder aus dem Dämpfer.

3

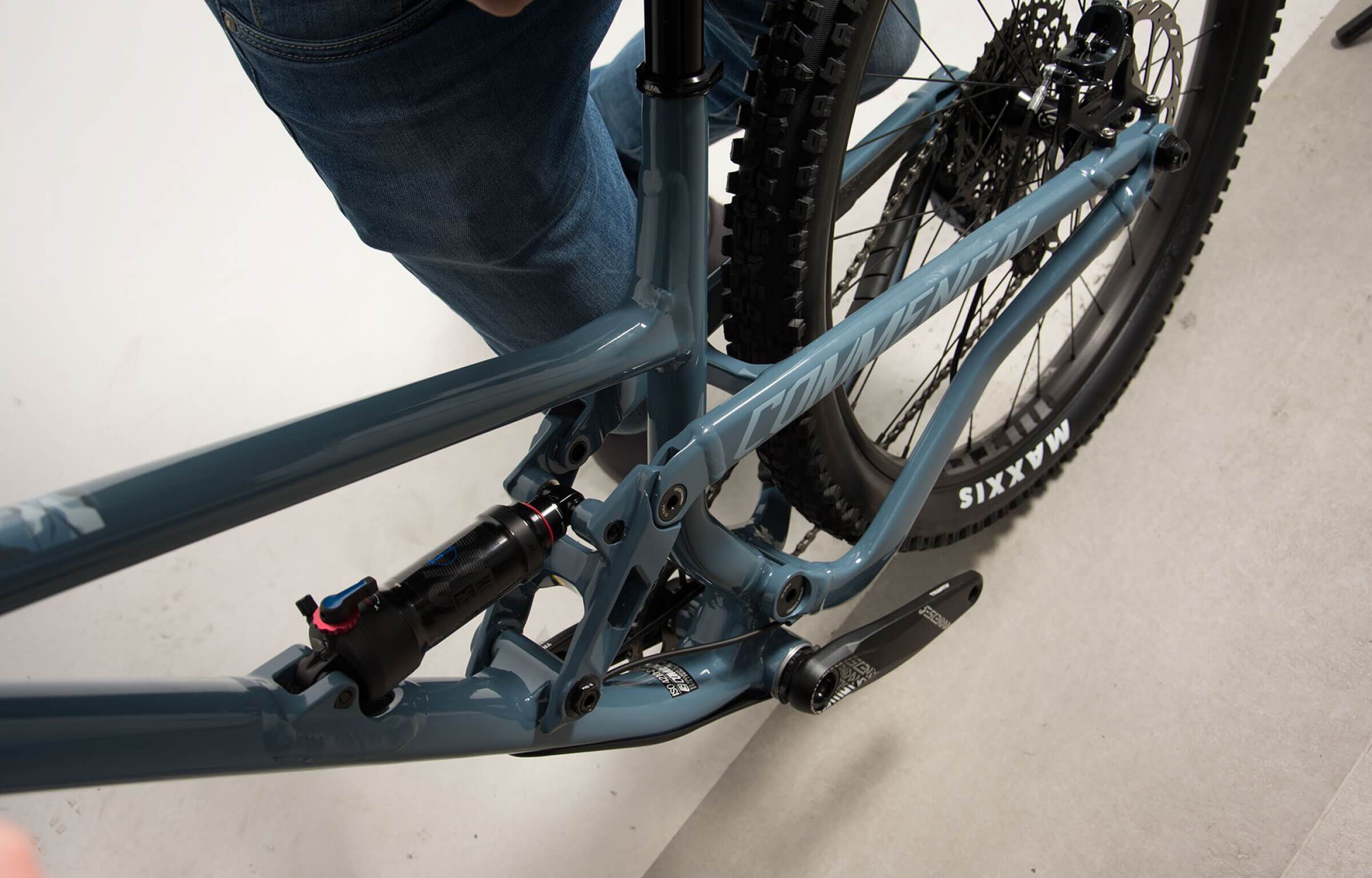

Komprimieren Sie die Federung schrittweise und kontrollieren Sie dabei die Spannung der Leitung zwischen der Kettenstrebe und dem Bremssattel.

4

Wenn die Leitung bei voller Kompression gespannt ist, muss ihre Position angepasst werden, um die richtige Länge zu erhalten.

5

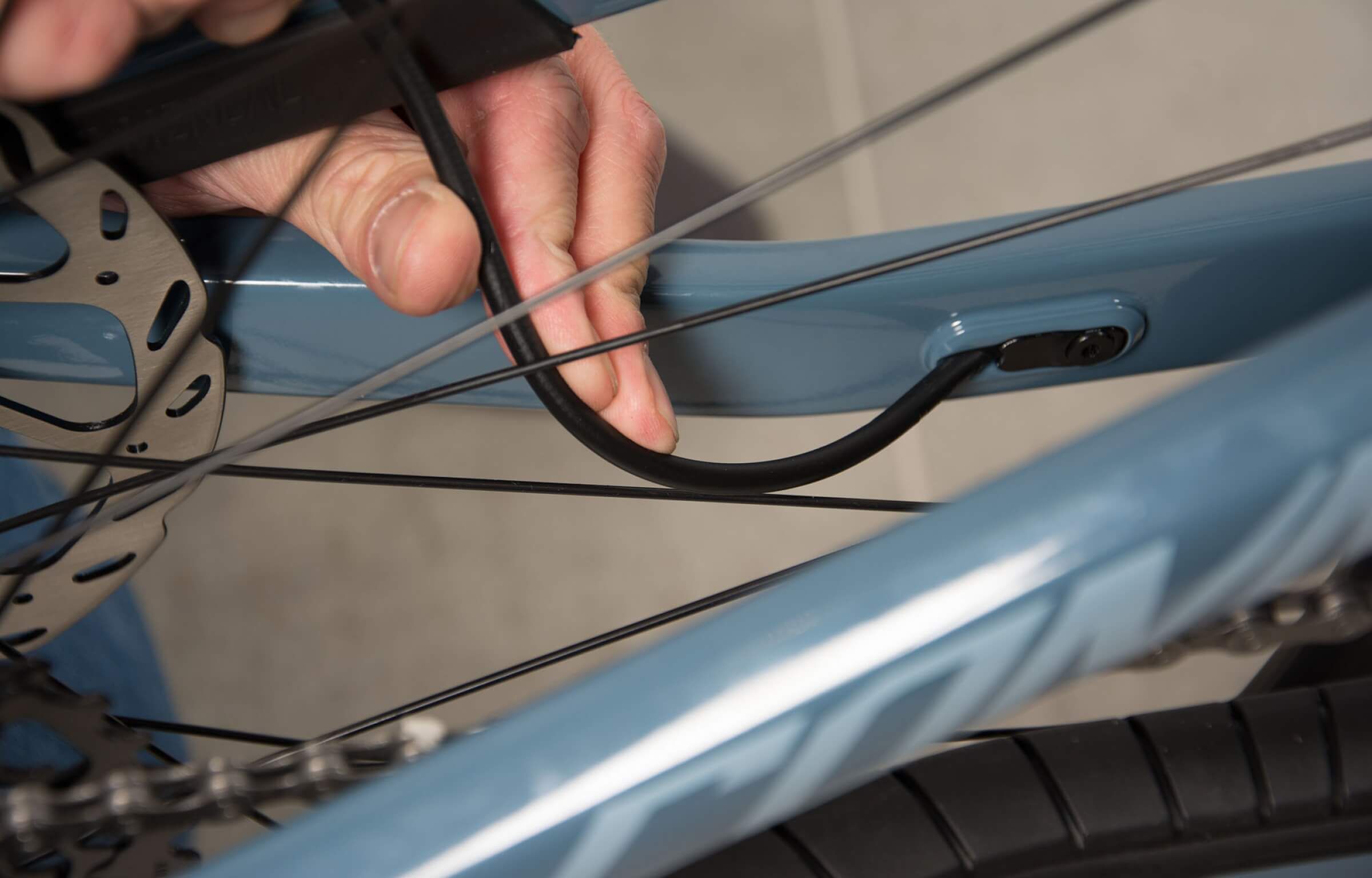

Lösen Sie die Leitungsdurchführung an der Kettenstrebe mit dem 2,5-mm-Innensechskantschlüssel.

6

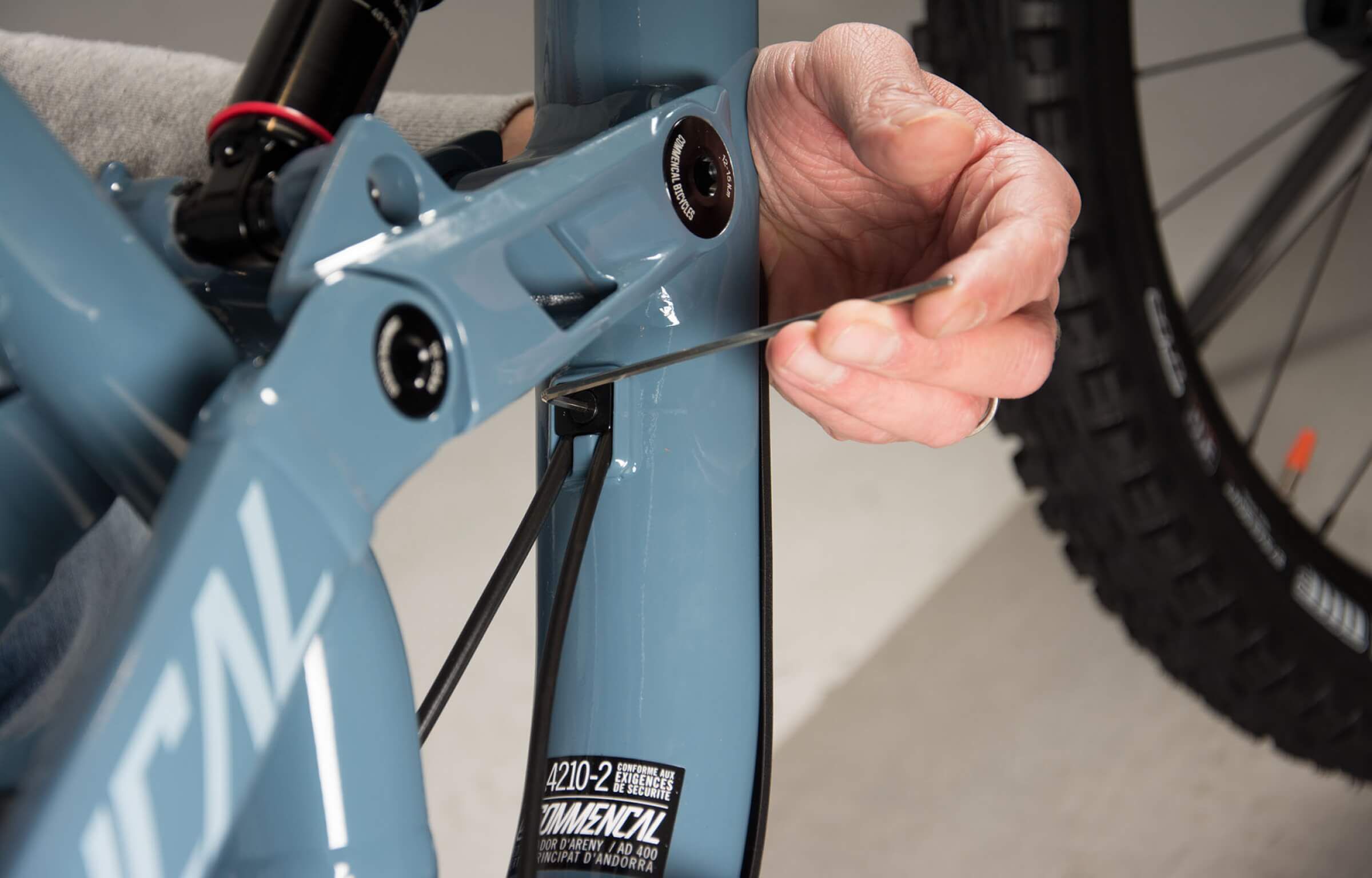

Lösen Sie die Leitungsdurchführung am unteren Ende des Unterrohrs mit dem 2,5-mm-Innensechskantschlüssel.

7

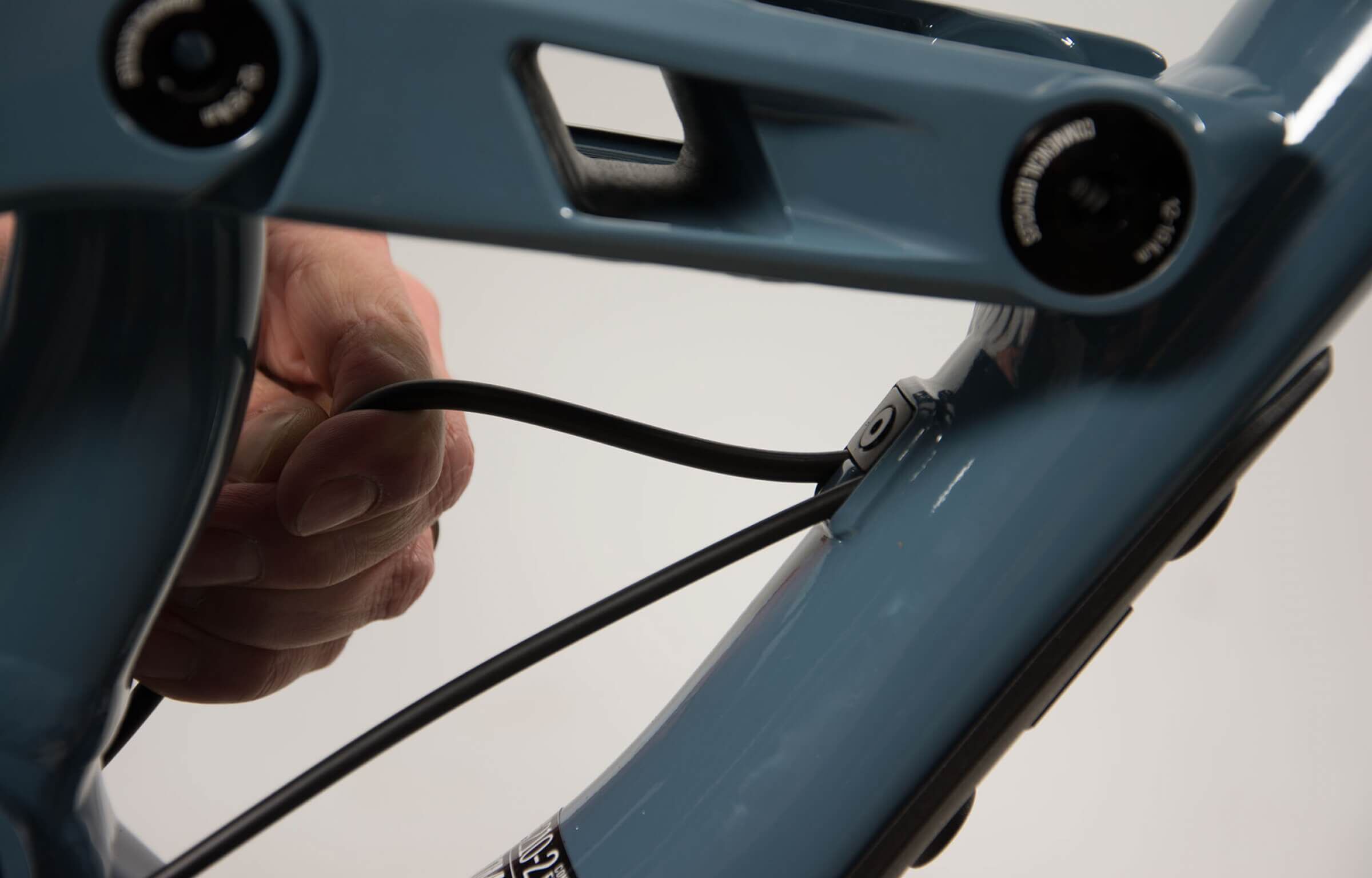

Ziehen Sie die Leitung einige Zentimeter vom Unterrohr in Richtung Heck des Rads.

8

Ziehen Sie die Leitung einige Zentimeter von der Kettenstrebe in Richtung Bremssattel.

9

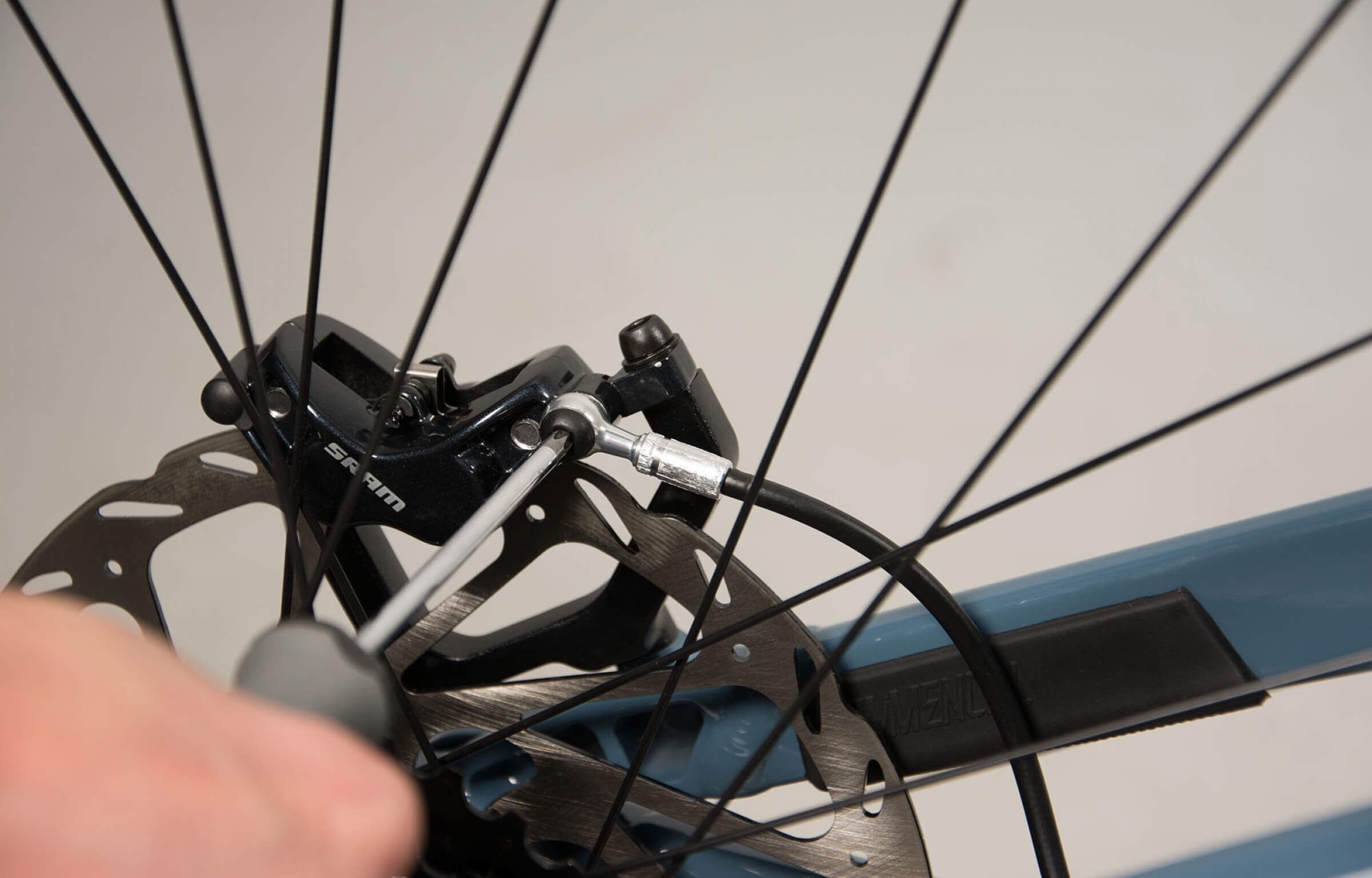

Lösen Sie (eine 1/4-Umdrehung) die Schraube, die den Leitungsanschluss am Bremssattel hält, mit dem Torx-T25-Schlüssel.

10

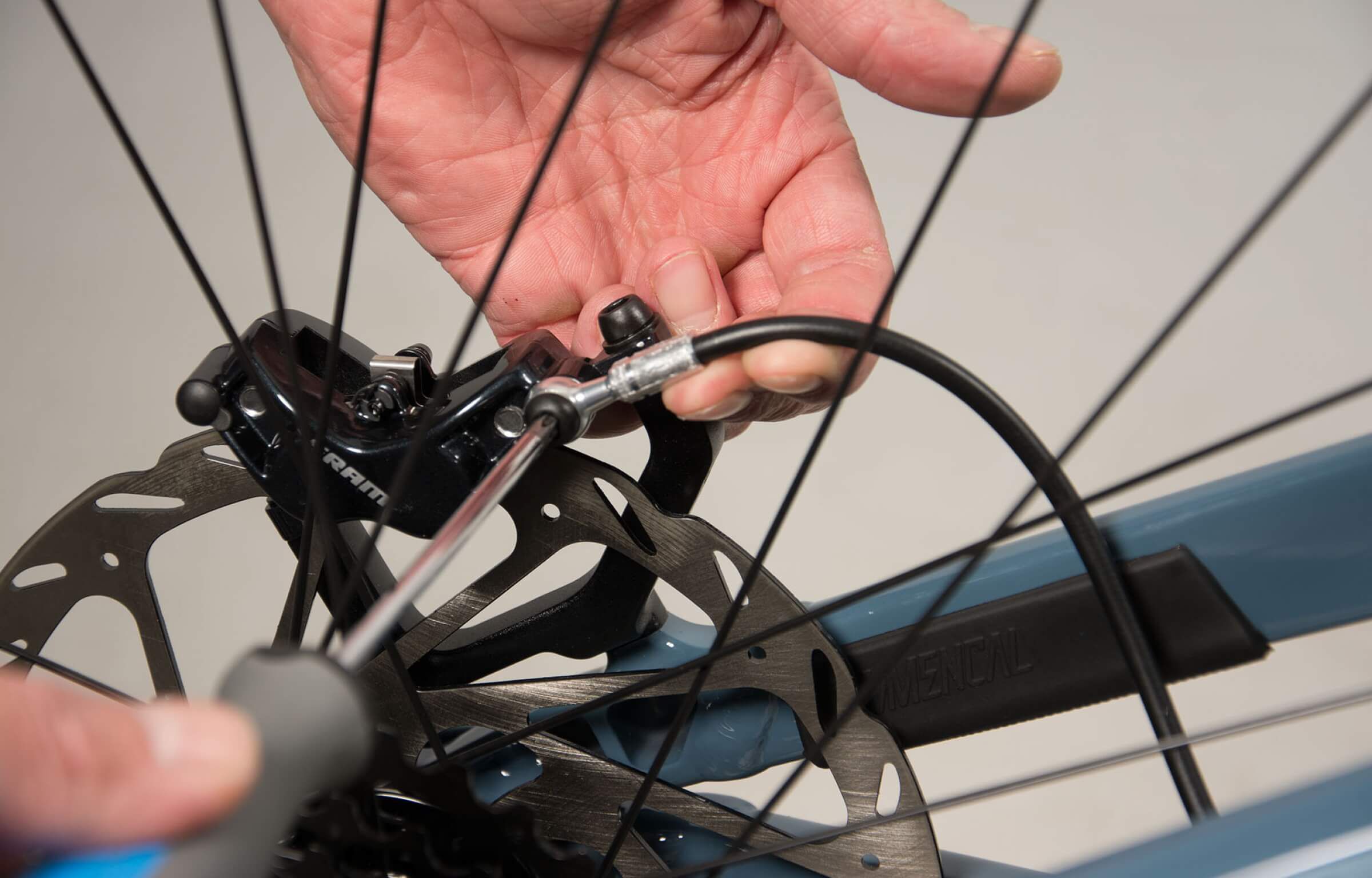

Richten Sie den Anschluss parallel zur Sitzstrebe aus.

11

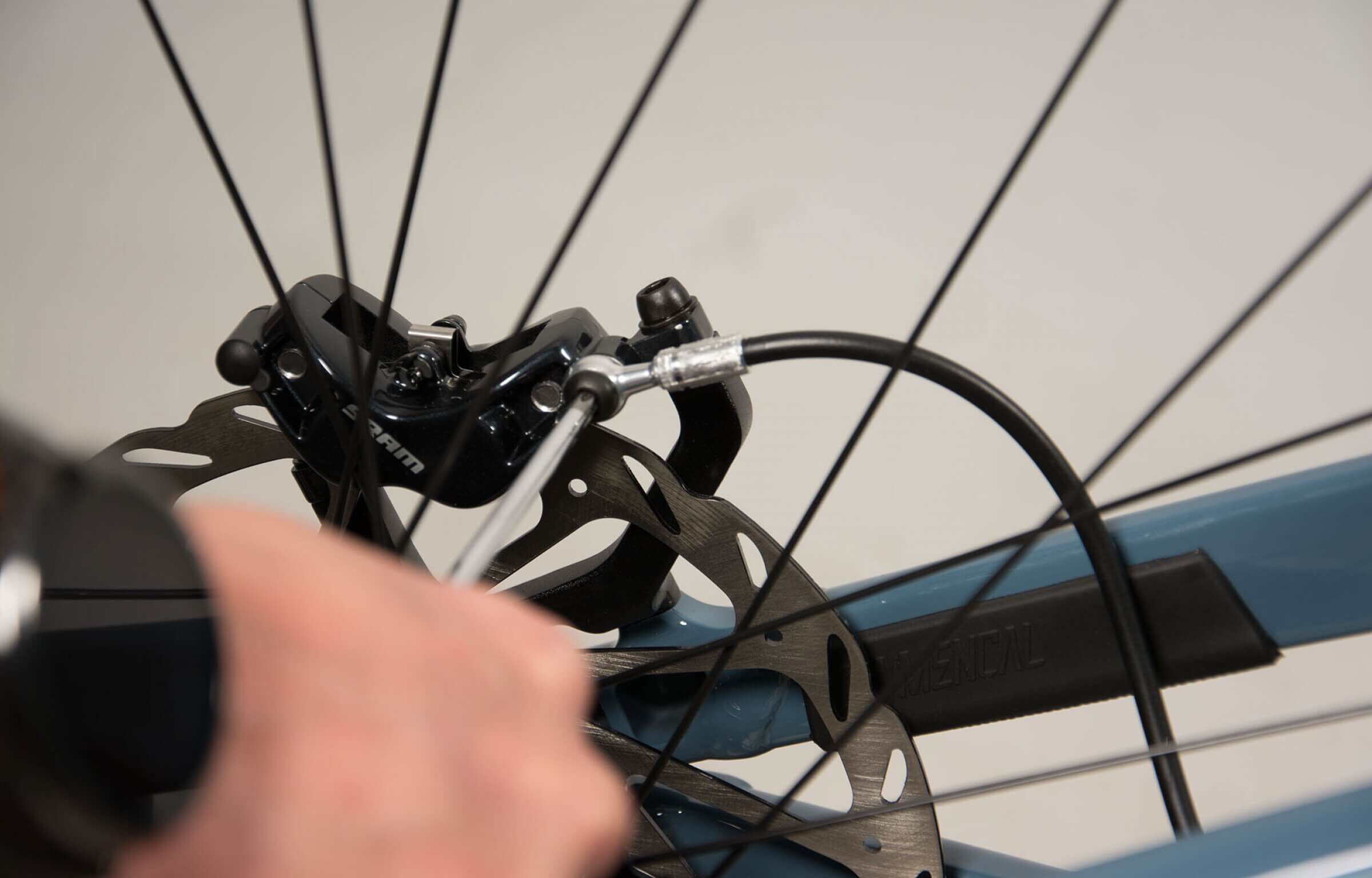

Ziehen Sie den Leitungsanschluss fest.

12

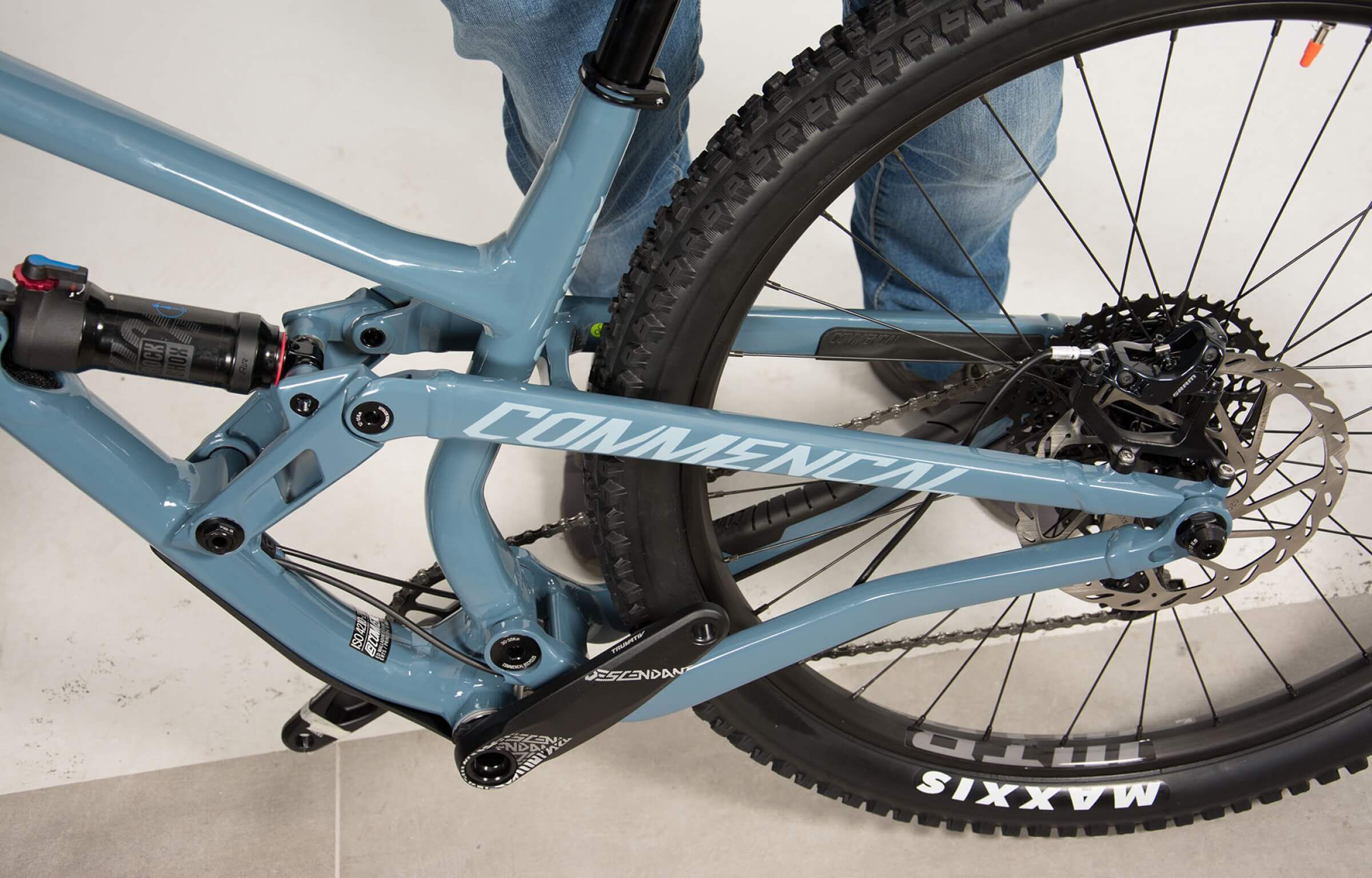

Komprimieren Sie die Federung erneut schrittweise und kontrollieren Sie dabei die Spannung der Leitung zwischen der Kettenstrebe und dem Bremssattel.

Bei voller Kompression muss noch etwas Spiel in der Leitung vorhanden sein.

13

Ziehen Sie die Leitungsdurchführung an der Kettenstrebe fest.

14

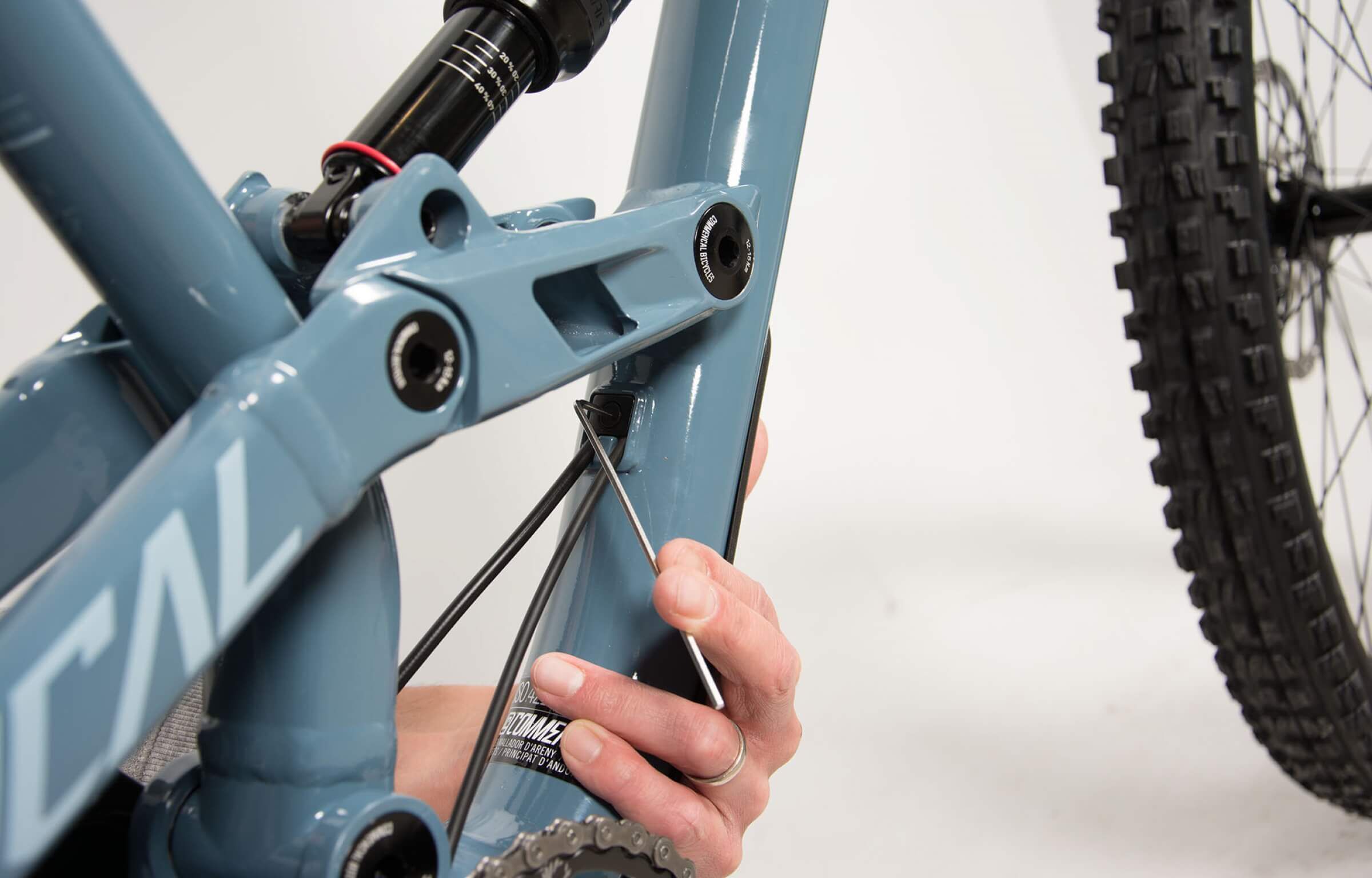

Ziehen Sie die Leitungsdurchführung am Unterrohr fest.

15

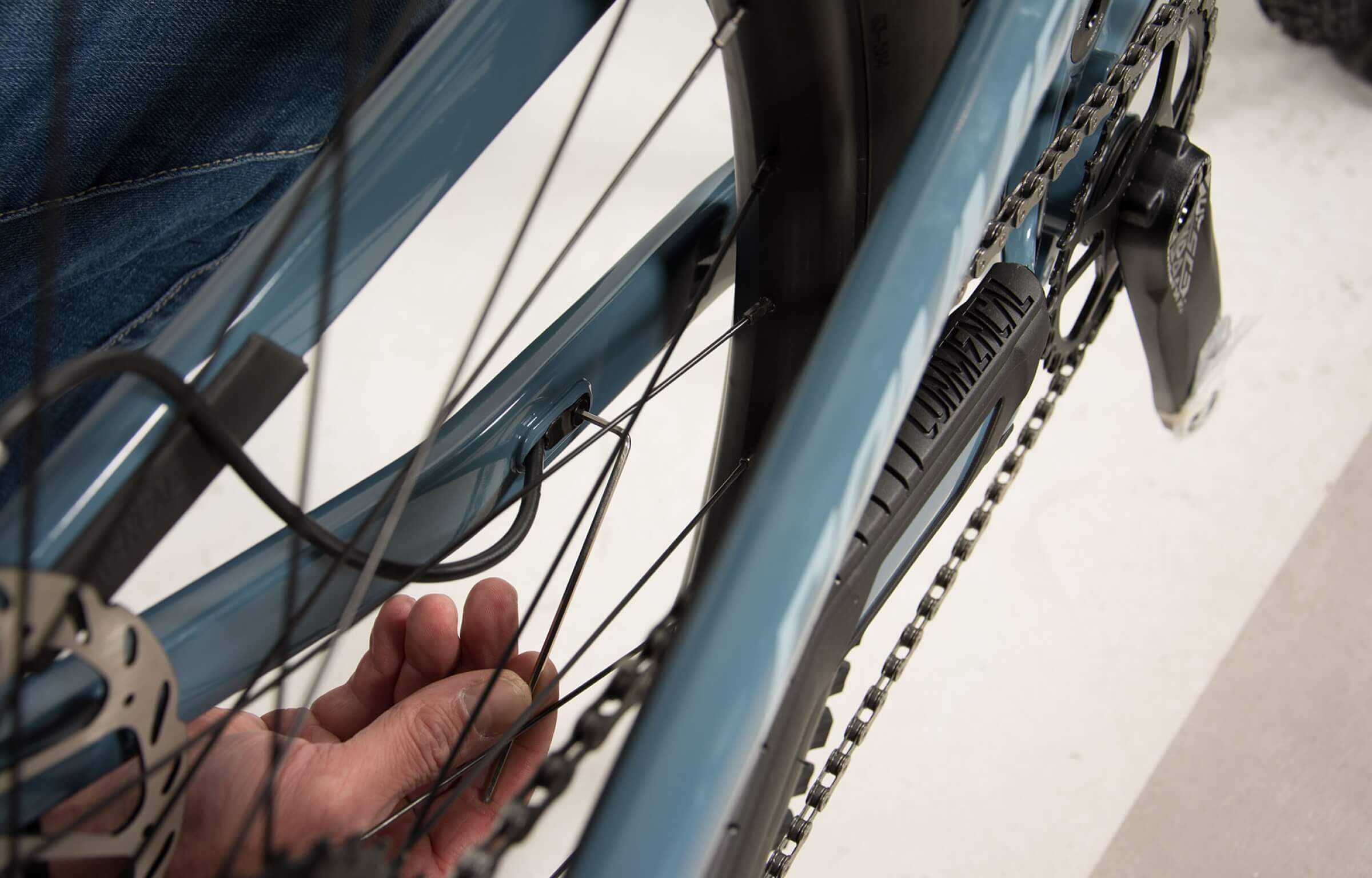

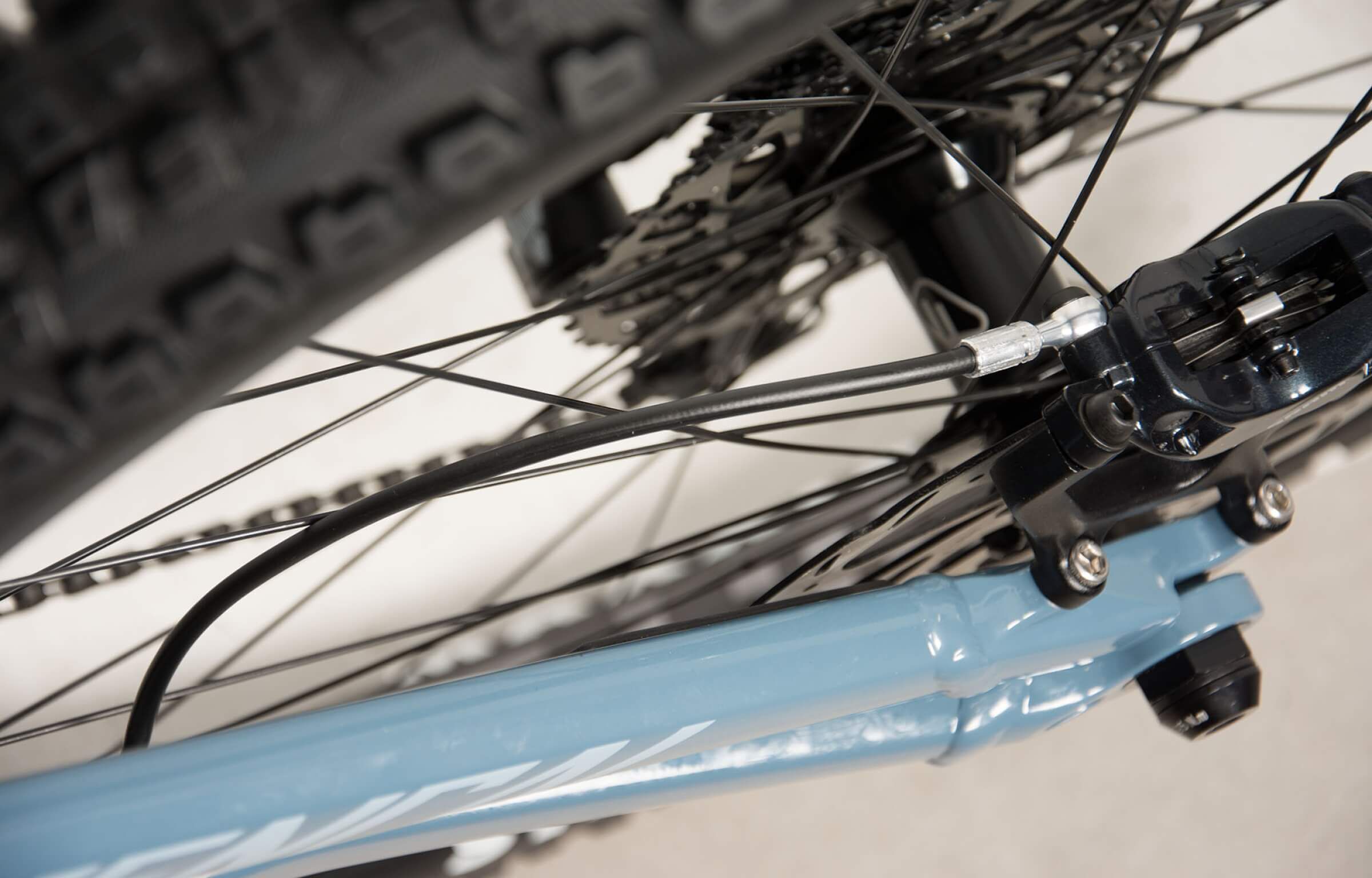

Falls die Leitung in ihrer Biegung die Speichen berührt, entfernen Sie den Bremssattel mit dem 5-mm-Innensechskantschlüssel.

16

Drehen Sie den Bremssattel eine volle Umdrehung im Uhrzeigersinn, um die Biegung der Leitung zu verändern.

17

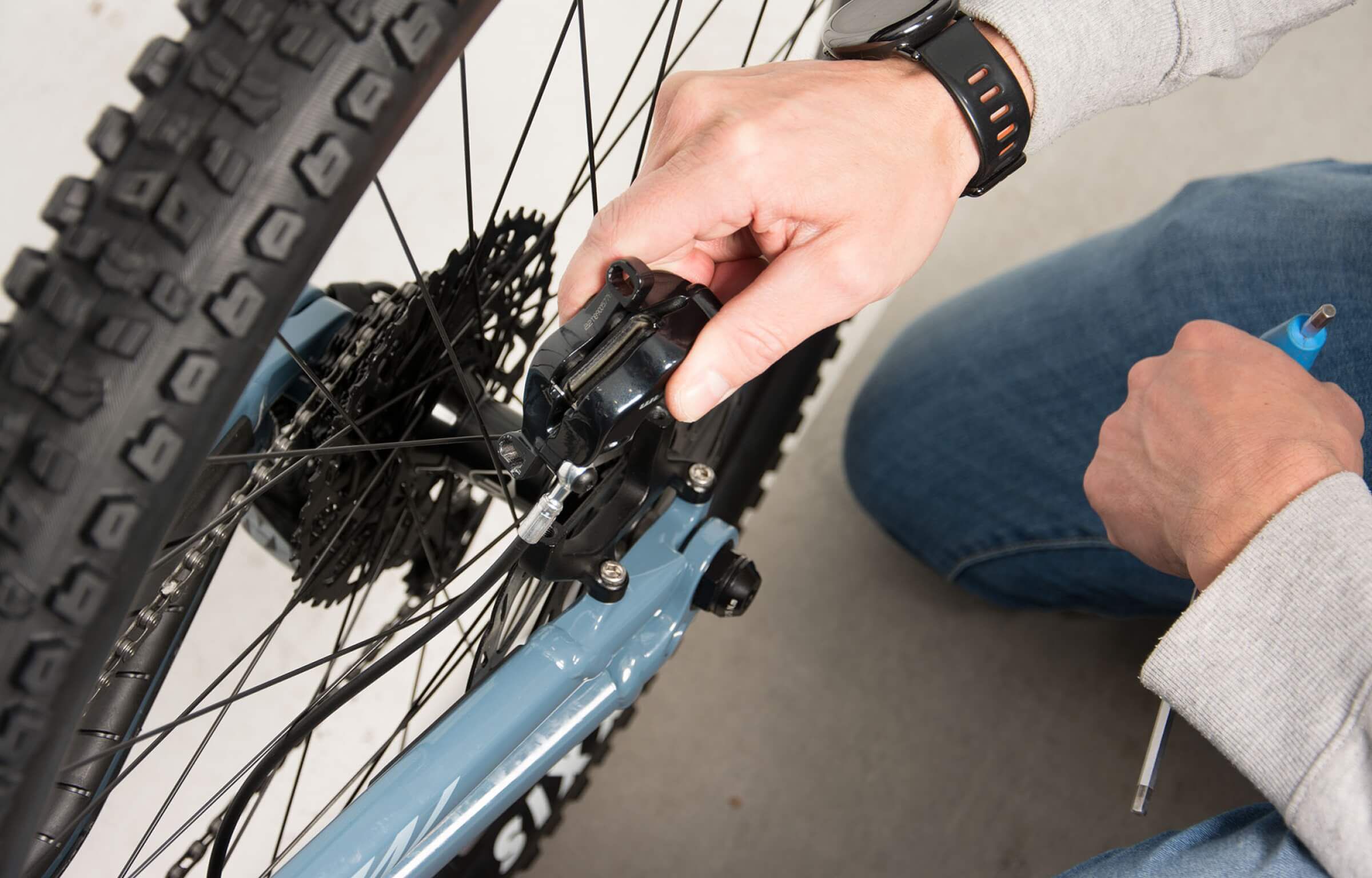

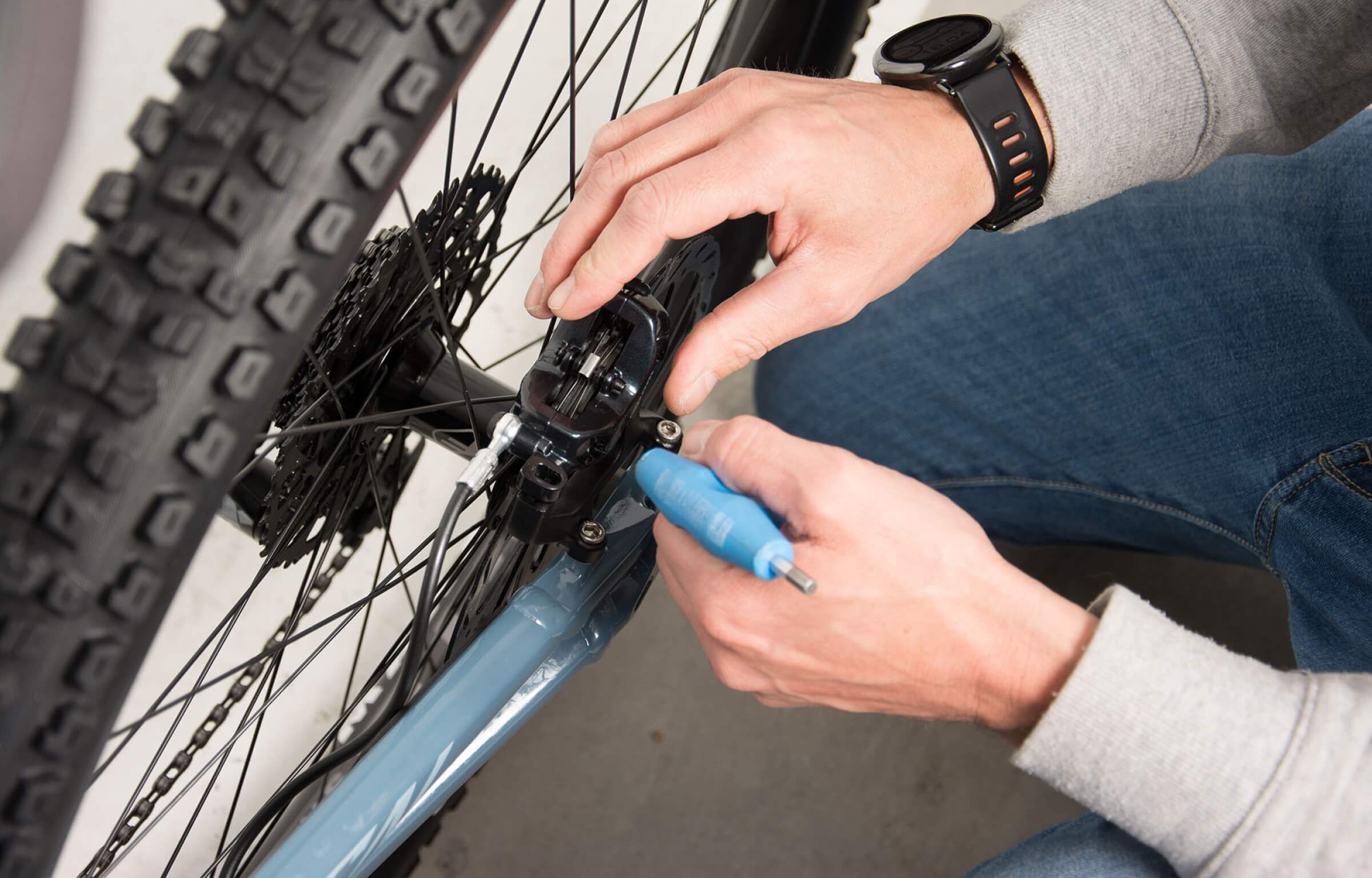

Montieren Sie den Bremssattel und passen Sie die Position so an, dass die Bremsbeläge die Bremsscheibe nicht berühren.

18

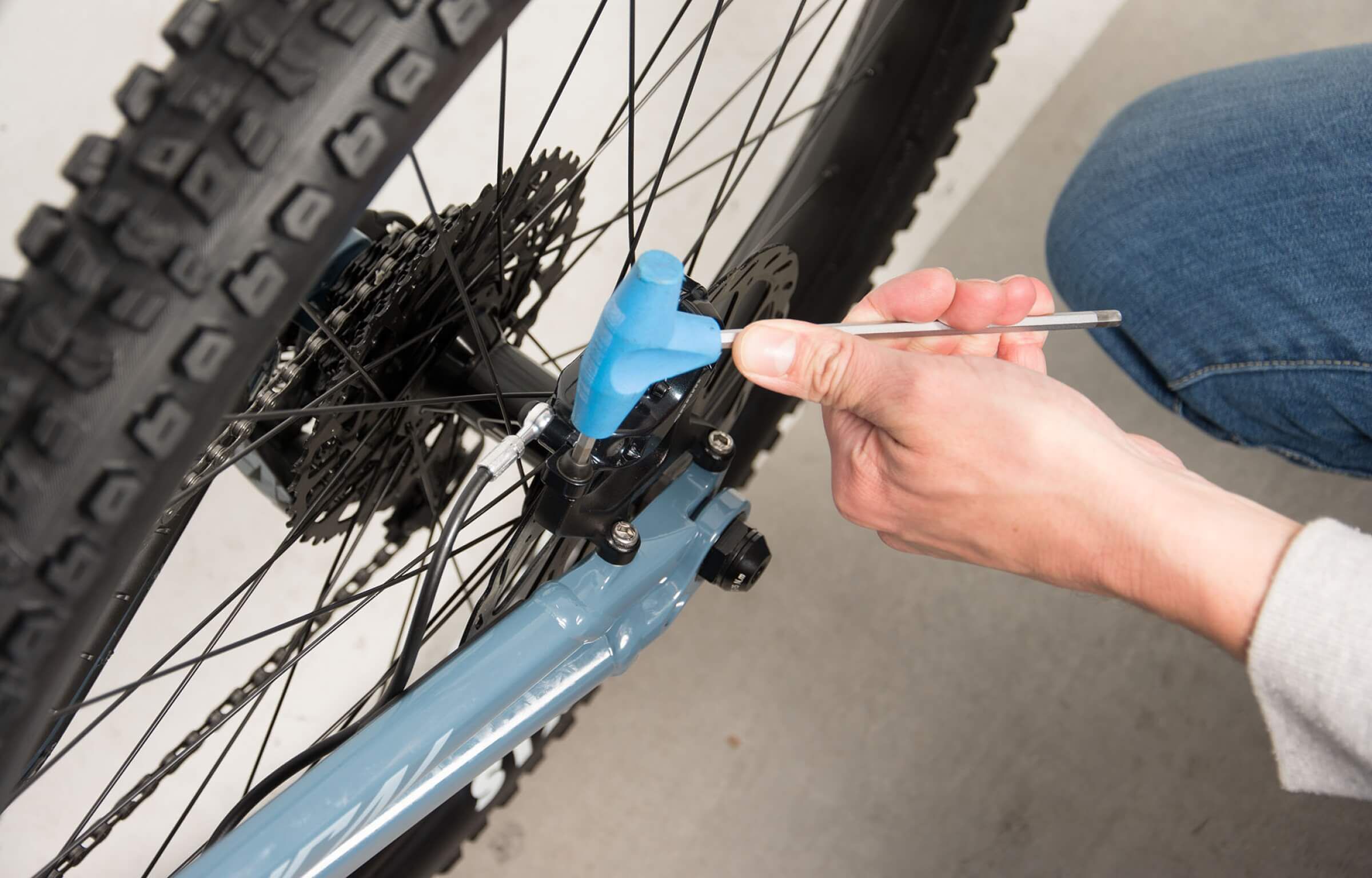

Ziehen Sie die beiden Schrauben mit dem 5-mm-Innensechskantschlüssel fest.

19

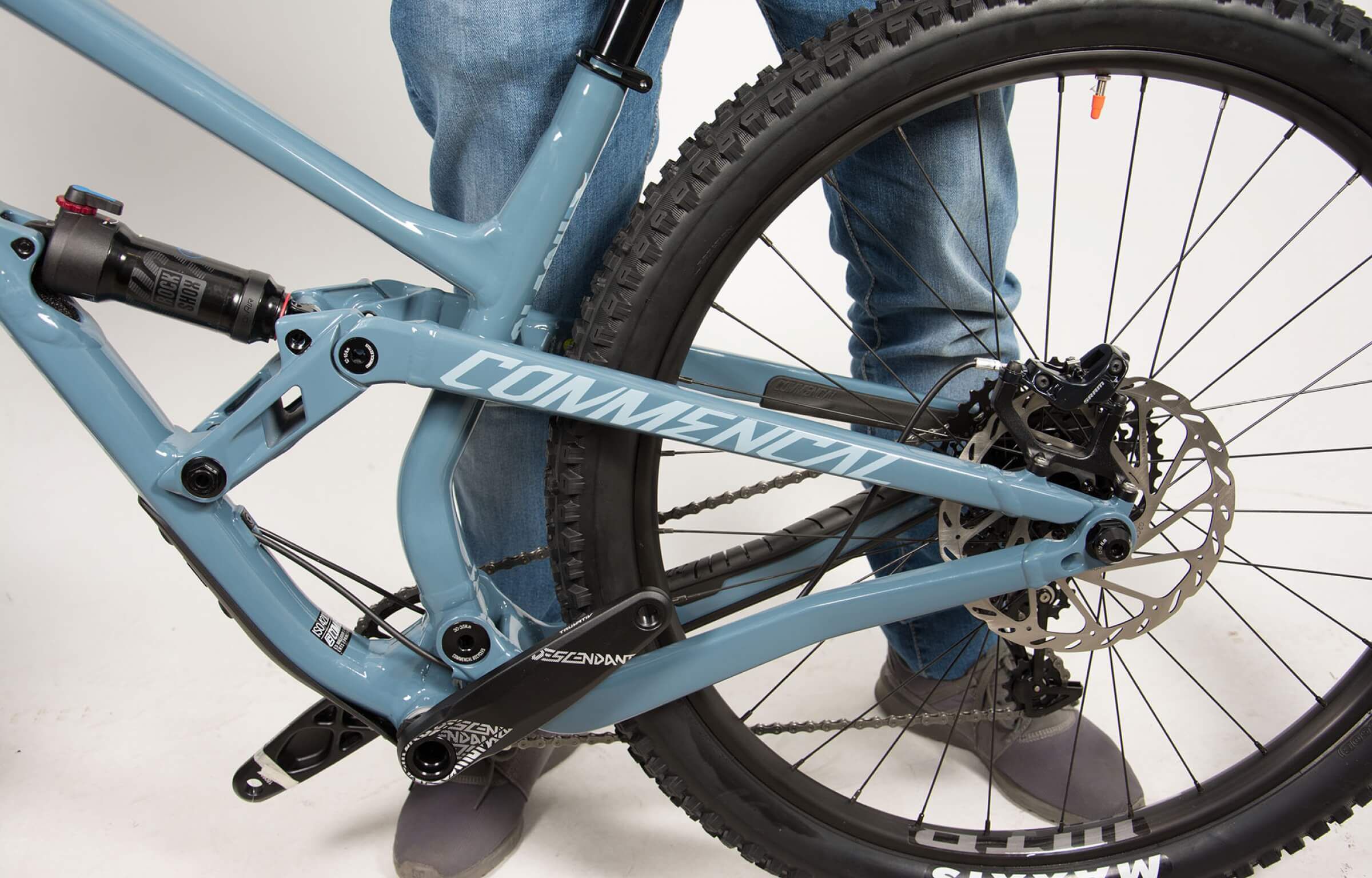

Prüfen Sie ein letztes Mal, indem Sie die Federung komprimieren.

20

Achten Sie darauf, die Montage- und Drehmomentvorgaben der jeweiligen Markenteile zu befolgen.

Ihr CLASH ist nun einsatzbereit, mit der korrekten Positionierung der Hinterrad-Bremsleitung.
