Características técnicas

  • Tipo de bici

    Freeride / Bikepark

  • Material del cuadro

    AL 6069 + AL 6061

  • Peso del cuadro

    TBC

  • Recorrido trasero

    170mm

  • Entre-eje/recorrido amortiguador

    230x65mm

  • SAG recomendado

    Freeride : 24-26 % / 15,5-17mm
    Jump : 20-22 % / 13-14,5mm

  • Compatible amortiguador piggy back

    Yes

  • Casquillos de amortiguador

    20x8mm / 30x10mm

  • Altura de horquilla recomendada/max.

    577mm

  • Tipo de dirección

    ZS56 / ZS56

  • Compatible ICR

    Yes

  • Tamaño de las ruedas

    27.5’’ - 27.5’’

  • Dimensión max. rueda trasera - ETRTO

    65mm - Ø584mm

  • Tipo de fijación del freno trasero

    Postmount 200mm

  • Tamaño max. del disco trasero

    223mm

  • Diámetro de la tija/abrazadera del sillín

    34,9mm / 38,5mm

  • Inserción max. de la tija

    S : 250mm / M : 280mm / L : 300mm

  • Tipo de Caja de pedalier

    BSA 73mm

  • Guía de cadena

    ISCG 05 lower - Custom upper guide

  • Dientes de plato recomendados/máx.

    34T / 34T

  • Línea de cadena

    55

  • Dimensión del buje trasero

    148x12mm

  • Dimensión del eje trasero

    UDH standard, 180mm, M12, P1.0mm

  • Patilla UDH

    Yes

Geometría

TALLAS
S
M
L
1 - LONGITUD TUBO DE SILLÍN
380
400
420
2 - ÁNGULO TUBO DE SILLÍN
77,5°
77,5°
77,5°
3 - ÁNGULO DIRECCIÓN
63,8°
63,8°
63,8°
4 - ALTURA TUBO DE DIRECCIÓN
115
120
125
5 - DISTANCIA ENTRE EJES
1211
1233
1260
6 - LONGITUD TUBO SUPERIOR
572
593
619
7 - LONGITUD VAINAS
434
434
434
8 - ALTURA CAJA DE PEDALIER
-10
-10
-10
9 - ALTURA HORQUILLA
577
577
577
10 - OFFSET HORQUILLA
44
44
44
11 - REACH
435
455
480
12 - STACK
618
623
627

Todas las medidas están en milímetros.

Montaje del cuadro

10+11
W16DHV4SHOCKAXLE
EJE AMORTIGUADOR / TRIANGULO DELANTERO SUPREME DH V4 Y V4.2
13N.m
43
A22HANGSRAMUDH
PATILLA DE CAMBIO UDH
25N.m
1+2+3+4+5 +6+46+47+ 48+53+56
TBD
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
7
W25CSCABGUIDSX800
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
8+51
TBD
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
20N.m
9+19+41
TBD
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
12+21+23+50
TBD
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
Axle: 20N.m / Expander: 5N.m
12+25+27+50
TBD
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
Axle: 20N.m / Expander: 5N.m
12+18+50
TBD
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
Axle: 20N.m / Expander: 5N.m
14+41+45+ 40+19+17+ 20+42+22
TBD
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
15+59+29+55
TBD
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
24+28
TBD
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
14N.m
26
TBD
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
20N.m
30+31+32+ 33+34+35+ 36+37+49
TBD
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
38+57+58+ 60+61+62
TBD
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
44
TBD
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
170N.m

Triángulo delantero

10+11
W16DHV4SHOCKAXLE
EJE AMORTIGUADOR / TRIANGULO DELANTERO SUPREME DH V4 Y V4.2
13N.m
1+2+3+4+5+ 6+46+47+ 48+53+56
TBD
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
14+41+45+ 40+19+17+ 20+42+22
TBD
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
15+59+29+55
TBD
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.

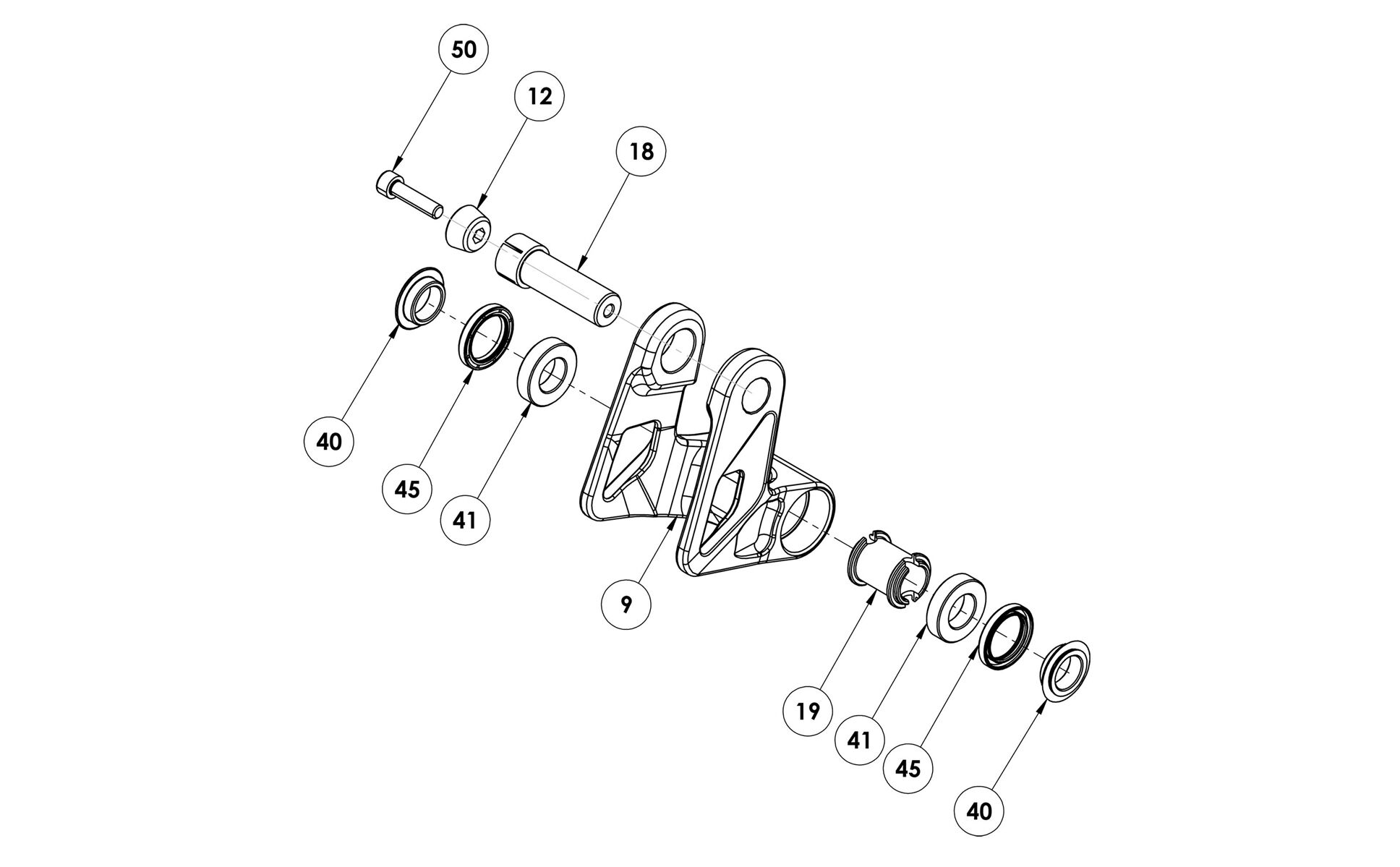

Rocker

9+19+41
TBD
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
12+18+50
TBD
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
Axle: 20N.m / Expander: 5N.m
14+41+45+ 40+19+17+ 20+42+22
TBD
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.

Vainas inferiores

1+2+3+4+5+ 6+46+47+ 48+53+56
TBD
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
7
W25CSCABGUIDSX800
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
12+25+27+50
TBD
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
Axle: 20N.m / Expander: 5N.m
15+59+29+55
TBD
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
26
TBD
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
20N.m
30+31+32+ 33+34+35+ 36+37+49
TBD
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
38+57+58+60+61+62
TBD
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.

Vainas superiores

43
A22HANGSRAMUDH
PATILLA DE CAMBIO UDH
25N.m
1+2+3+4+5+ 6+46+47+ 48+53+56
TBD
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
8+51
TBD
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
20N.m
12+21+23+50
TBD
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
Axle: 20N.m / Expander: 5N.m
14+41+45+ 40+19+17+ 20+42+22
TBD
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
24+28
TBD
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
14N.m
44
TBD
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
170N.m

Pasos de cables
