Características técnicas

  • Tipo de bici

    Enduro / Freeride

  • Material del cuadro

    AL 6066 T4, T6

  • Peso del cuadro

    3,9 kg / 8.59 lb

  • Recorrido trasero

    160mm

  • Entre-eje/recorrido amortiguador

    230x62.5mm

  • SAG recomendado

    26-30% / 16-19mm

  • Compatible amortiguador piggy back

    Yes

  • Casquillos de amortiguador

    Included - 20x10mm

  • Altura de horquilla recomendada/max.

    586mm / 596mm

  • Tipo de dirección

    ZS44 / ZS56

  • Compatible ICR

    No

  • Tamaño de las ruedas

    29’’ - 27.5’’

  • Dimensión max. rueda trasera - ETRTO

    65mm - Ø584mm

  • Tipo de fijación del freno trasero

    Postmount 200mm

  • Tamaño max. del disco trasero

    220mm

  • Diámetro de la tija/abrazadera del sillín

    34,9mm / 38,5mm

  • Inserción max. de la tija

    S : 228mm / M : 268mm / L : 288mm / XL : 308mm

  • Tipo de Caja de pedalier

    Press Fit BB 92mm

  • Guía de cadena

    ISCG 05

  • Línea de cadena

    55

  • Dimensión del buje trasero

    148x12mm

  • Dimensión del eje trasero

    Maxle standard, 180mm, M12, P1.75mm

  • Patilla UDH

    No

  • Ajuste del anclaje del amortiguador

    2 positions

Geometría

TALLAS
SLow / High
MLow / High
LLow / High
XLLow / High
1 - LONGITUD TUBO DE SILLÍN
380
420
440
460
2 - ÁNGULO TUBO DE SILLÍN
78,6° / 79°
78,6° / 79°
78,6° / 79°
78,6° / 79°
3 - ÁNGULO DIRECCIÓN
64,5° / 65°
64,5° / 65°
64,5° / 65°
64,5° / 65°
4 - ALTURA TUBO DE DIRECCIÓN
110
115
120
125
5 - DISTANCIA ENTRE EJES
1203 / 1202
1230 / 1229
1257 / 1256
1284 / 1283
6 - LONGITUD TUBO SUPERIOR
566 / 565
592 / 591
618 / 617
644 / 643
7 - LONGITUD VAINAS
435 / 434
435 / 434
435 / 434
435 / 434
8 - ALTURA CAJA DE PEDALIER
-33 / -29
-33 / -29
-33 / -29
-33 / -29
9 - ALTURA HORQUILLA
586
586
586
586
10 - REACH
440 / 444
465 / 469
490 / 494
515 / 519
11 - STACK
626 / 623
630 / 627
634 / 631
638 / 635

Todas las medidas están en milímetros.

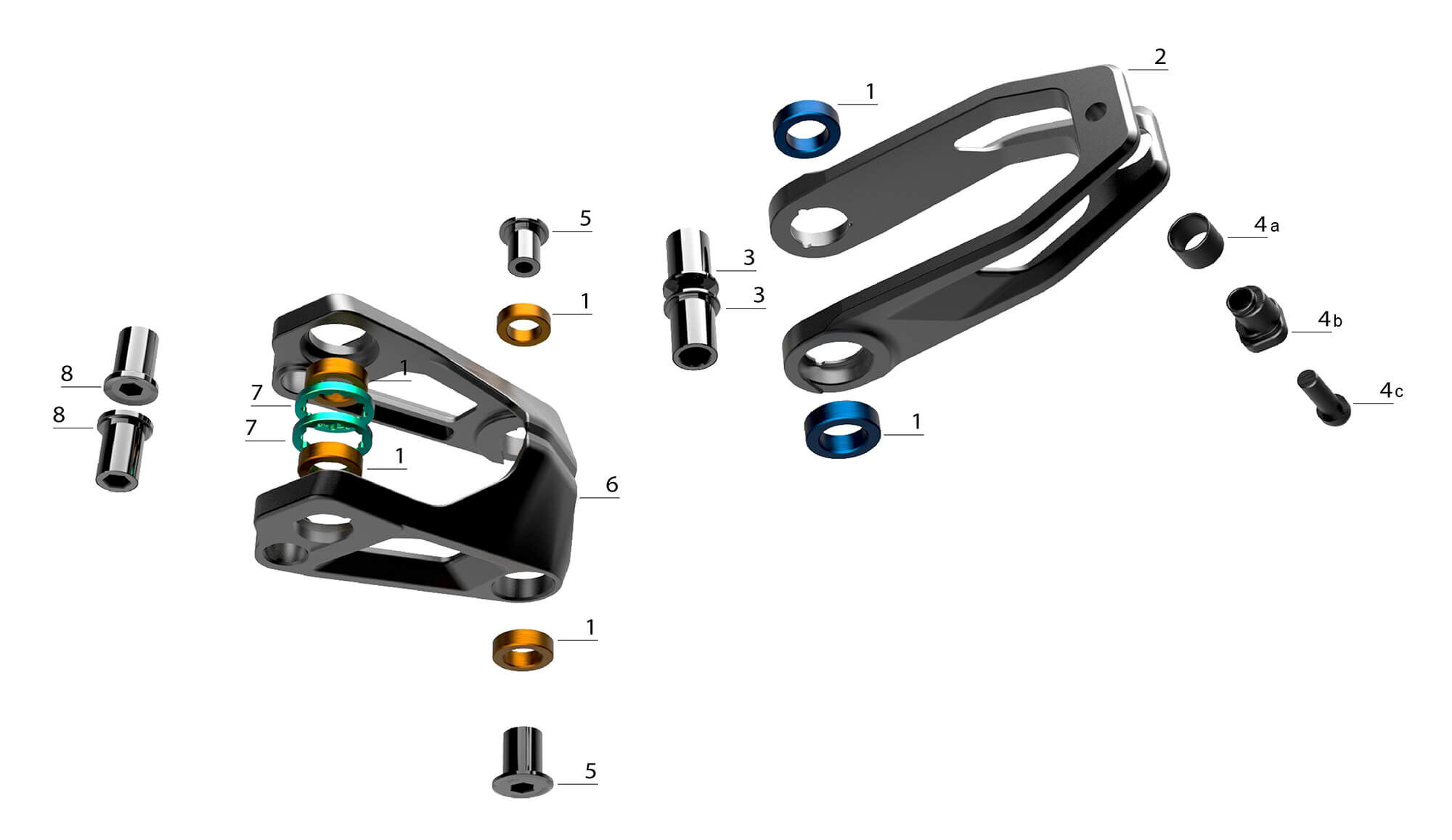

Enlace

1
W21EB3802
RODAMIENTO ENDURO BEARINGS 3802 LLU MAX
15x24x7
2
W22MTXCLEVIS
CLEVIS META SX Y TR 29.3
3
W21METAAXLERKCL
EJES ROCKER / CLEVIS META 29.2
12N.m
4
W21MPWTRAXLESHCL
KIT COMPLETO FLIP CHIP AMORTIGUADOR / CLEVIS META & META POWER
9N.m
4a
W22MTXINSSHCL
TUERCA CUSTOM AMORTIGUADOR META SX, TR & POWER
4b
W22MTXFLIPCHIP
FLIP CHIP META SX, TR & POWER
4c
W22MTXAXLESHCL
EJE AMORTIGUADOR / CLEVIS META SX, TR & POWER
9N.m
5
W21METAAXLERKFT
EJE ROCKER / TRIÁNGULO DELANTERO META 2021-2023
12N.m
6
W22MTXROCKER
ROCKER META SX 29.3
7
W21METALOCKRING
TUERCA BLOQUE RODAMIENTO T.E.M.P.O. & META
5N.m
8
W21METAAXLERKSS
EJES ROCKER / TIRANTES META 2021-2023
12N.m
W21EBMETA
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
2x6804 / 8x3802

pivote principal

14
W21METAAXLEMP
KIT EJE PIVOTE PRINCIPAL META 2021-2023
35N.m
14a
W21METABOLTMP
TORNILLO PIVOTE PRINCIPAL META 2021 - 2022
15
W21METAWASHERMP
ARANDELAS PIVOTE PRINCIPAL META 2021-2023
1
W19EB6804
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
20x32x7
W21EBMETA
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
2x6804/8x3802

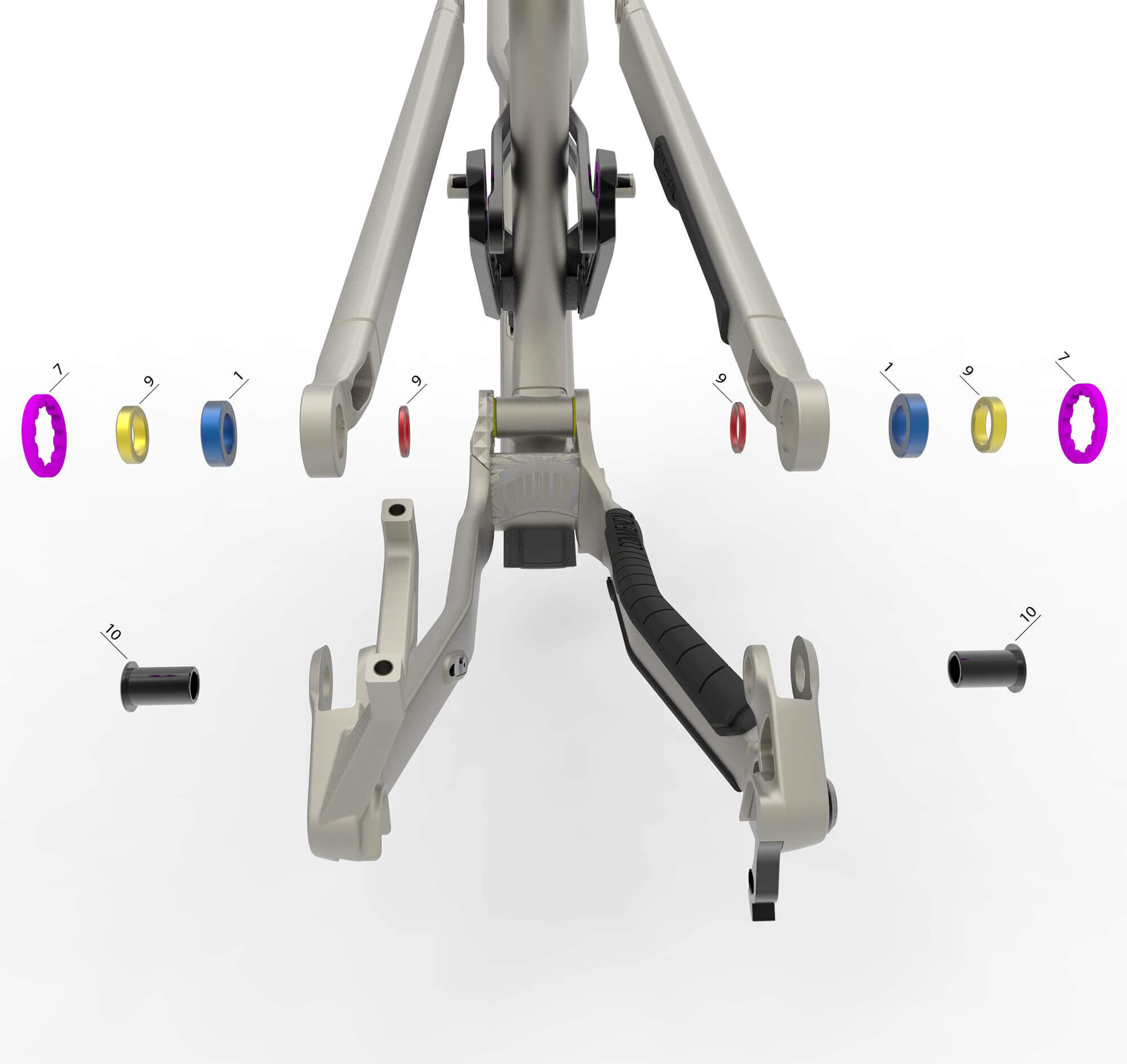

Triángulo trasero

1
W21EB3802
RODAMIENTO ENDURO BEARINGS 3802 LLU MAX
15x24x7
10
W21METAAXLECSSS
EJES VAINAS / TIRANTES META 29.2
12N.m
7
W21METALOCKRING
TUERCA BLOQUE RODAMIENTO T.E.M.P.O. & META
5N.m
9
W21METAWASHERCSSS
ARANDELAS VAINAS / TIRANTES META 2021-2023
W21EBMETA
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
2x6804 / 8x3802
W19AXLEWHEELBOOST
EJE RUEDA TRASERA - ESTANDAR MAXLE BOOST
12N.m
12
W19CLHCABLEGUIDEB
GUÍA CABLE INFERIOR CLASH, META, META POWER, FRS, T.E.M.P.O., DHV5
3N.m
11
W21METARHR
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
10N.m

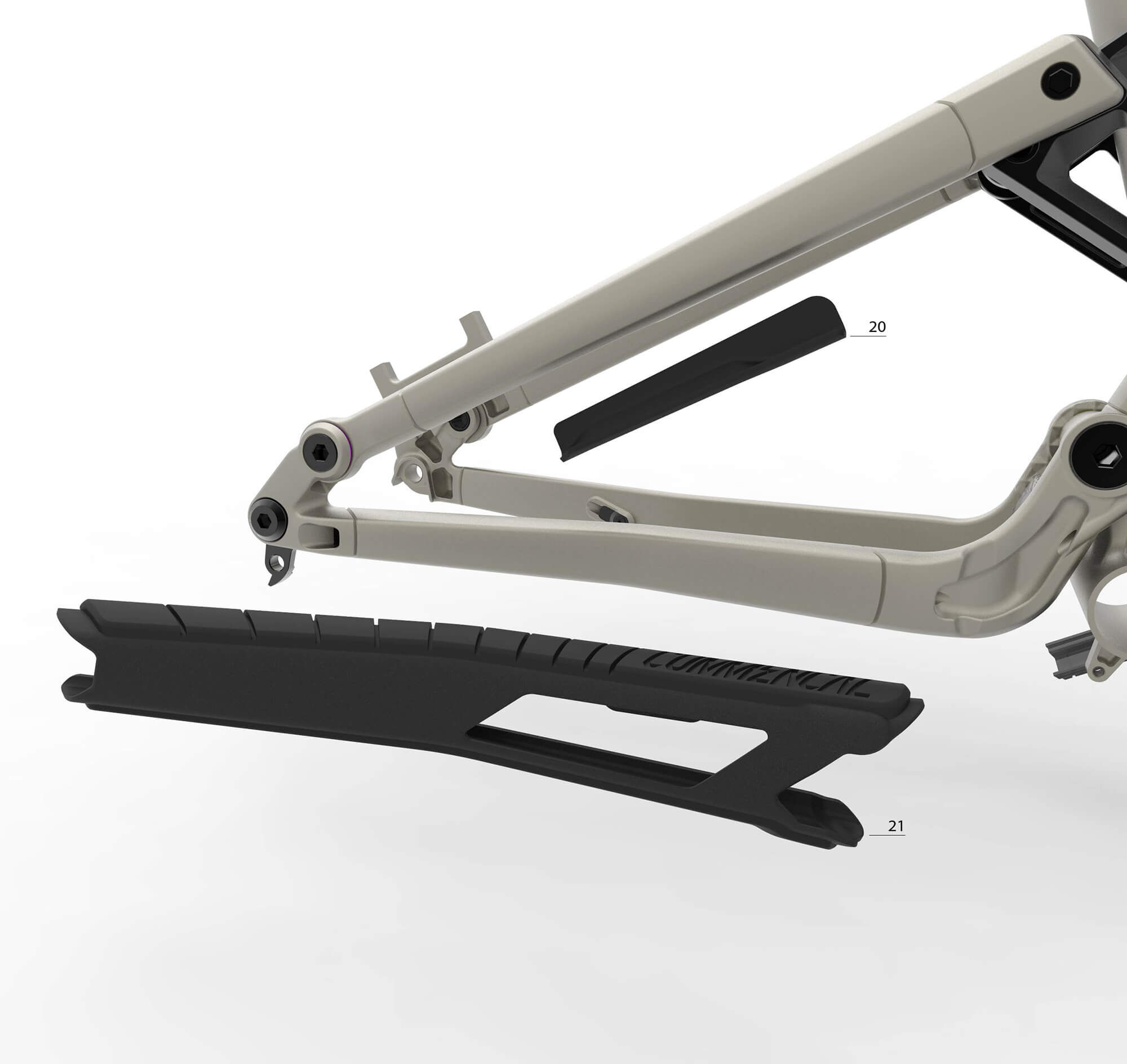

20
W19CLHPROTECSS
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
21
W19CLHPROTECCS
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.

Triángulo delantero

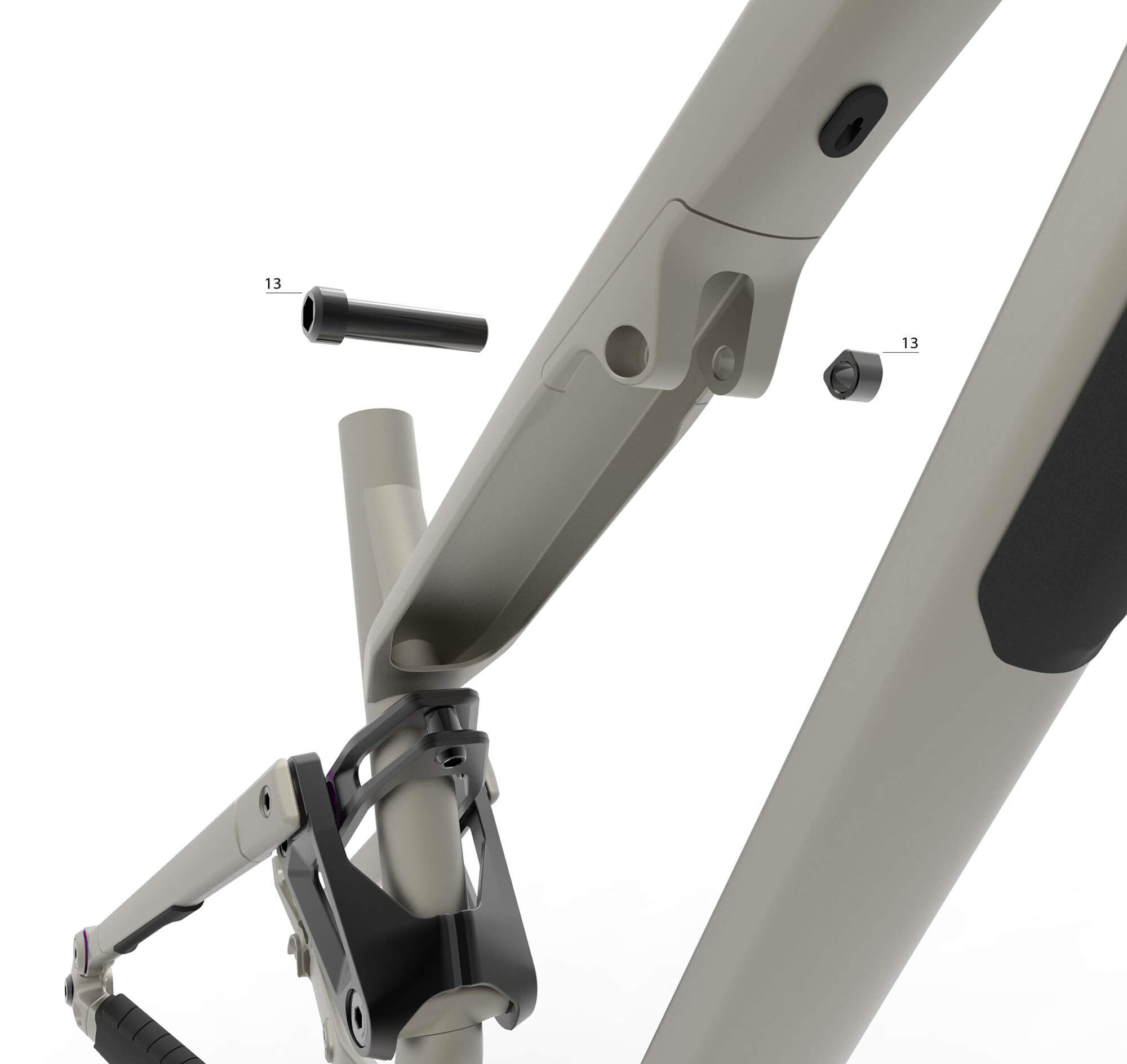

13
W21METAAXLESHTT
KIT EJE AMORTIGUADOR / TUBO SUPERIOR META 2021-2023
9N.m

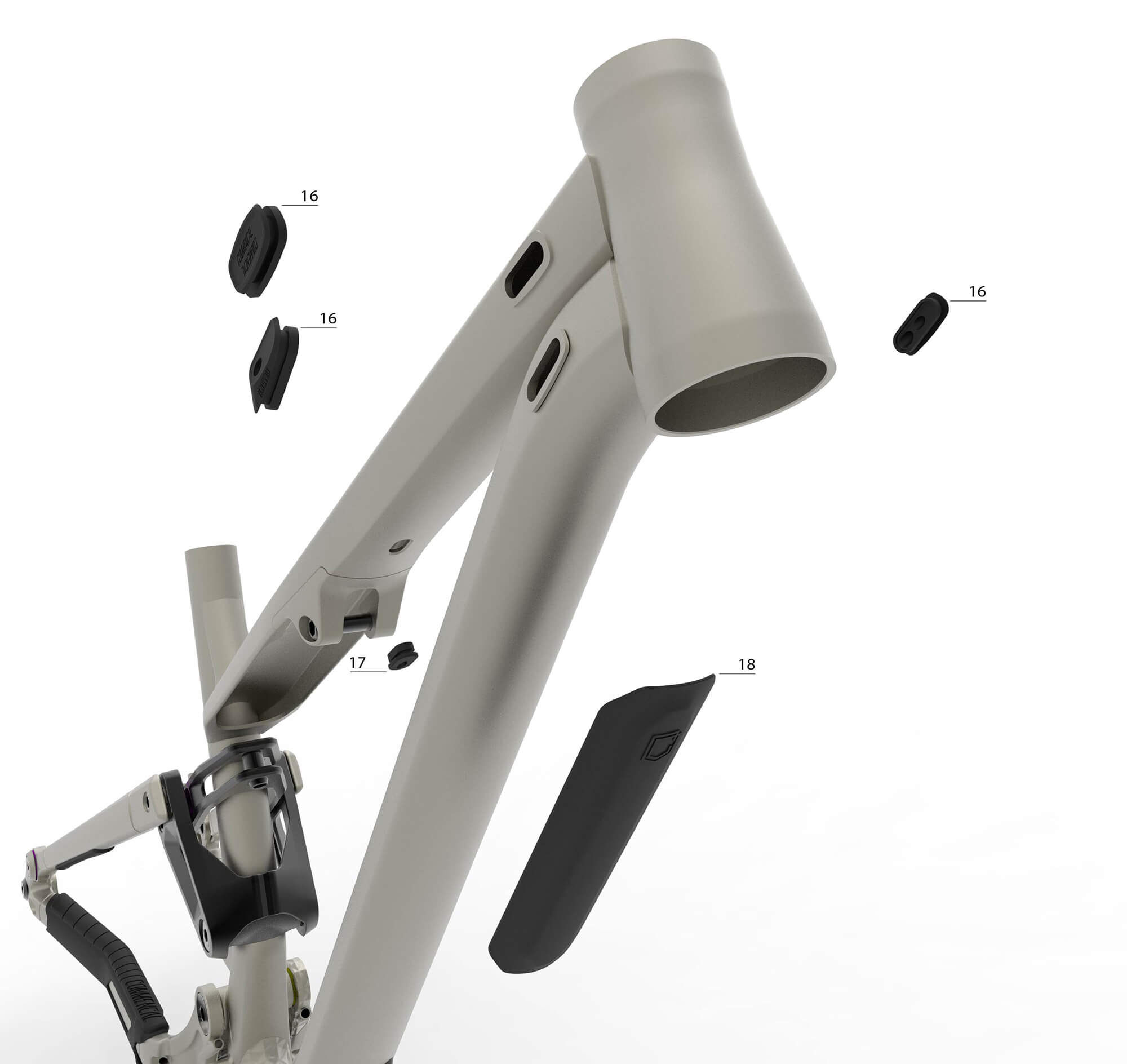

16
W18SEAL1H
GUIA DE CABLE INTERNO - 1 AGUJERO
16
W18SEALNOH
GUIA DE CABLE INTERNO - 0 AGUJERO
17
W12HOSESEAL
JUNTA CABLE MANGUITO INTERNO
16
W18SEAL2H
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.
18
W19PROTECPICKUP
Producto no disponible en nuestra pagina web, por favor contacte a nuestros equipos.

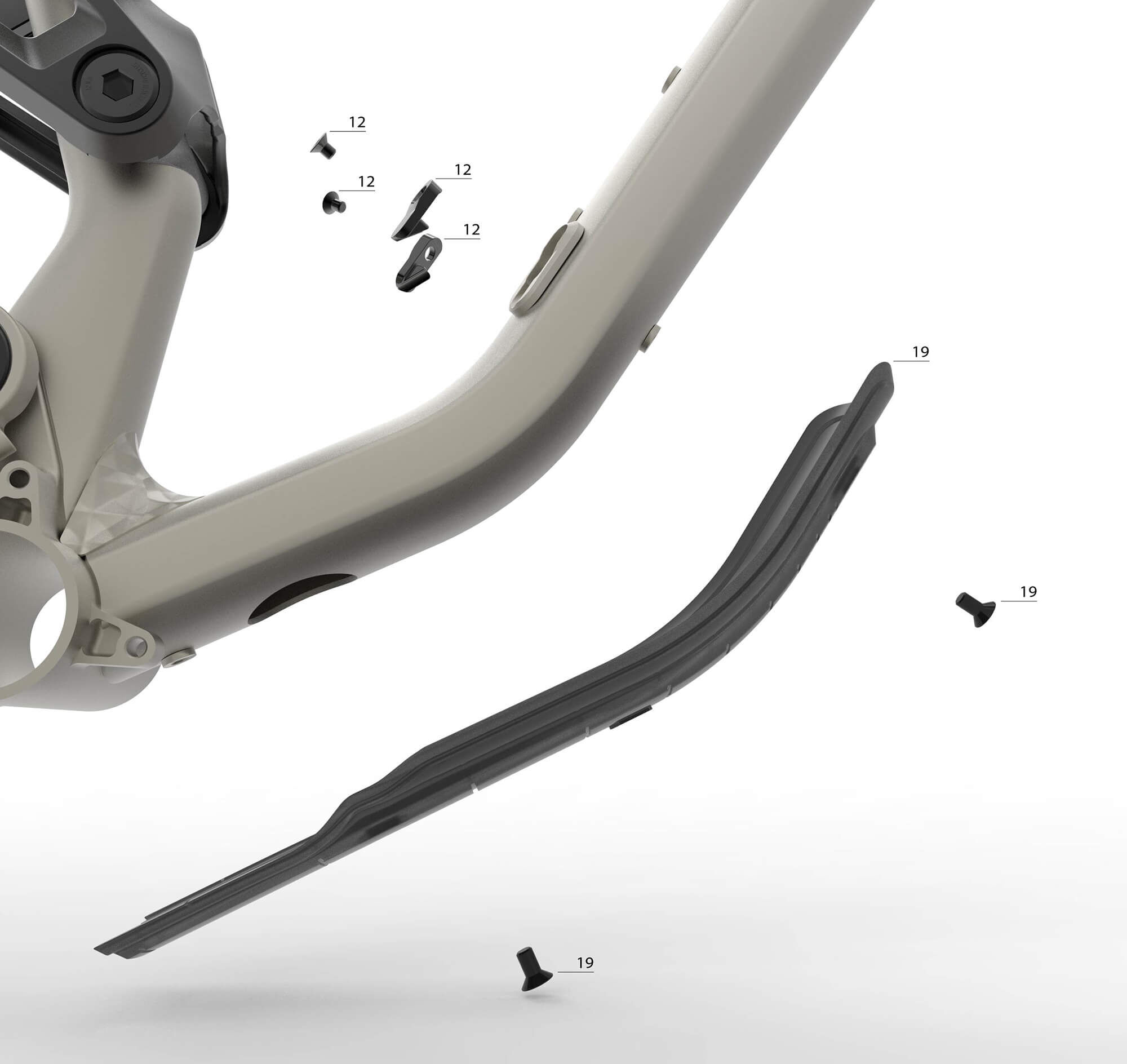

12
W19CLHCABLEGUIDEB
GUÍA CABLE INFERIOR CLASH, META, META POWER, FRS, T.E.M.P.O., DHV5
3N.m
19
W21METAPROTECDT
PROTECTOR DE TUBO INFERIOR META 2021-2023
3N.m

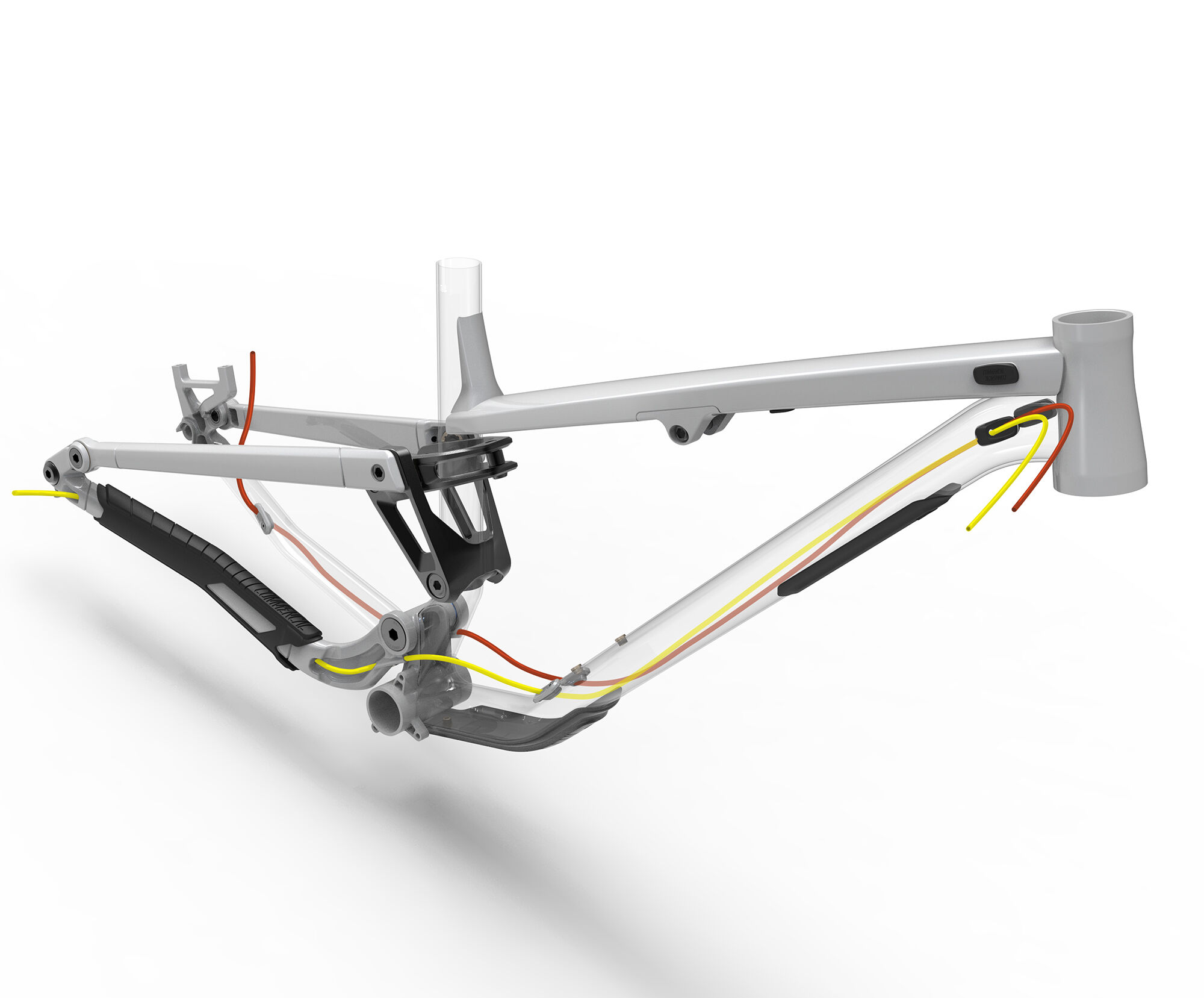

Pasos de cables

Freno trasero - Desviador

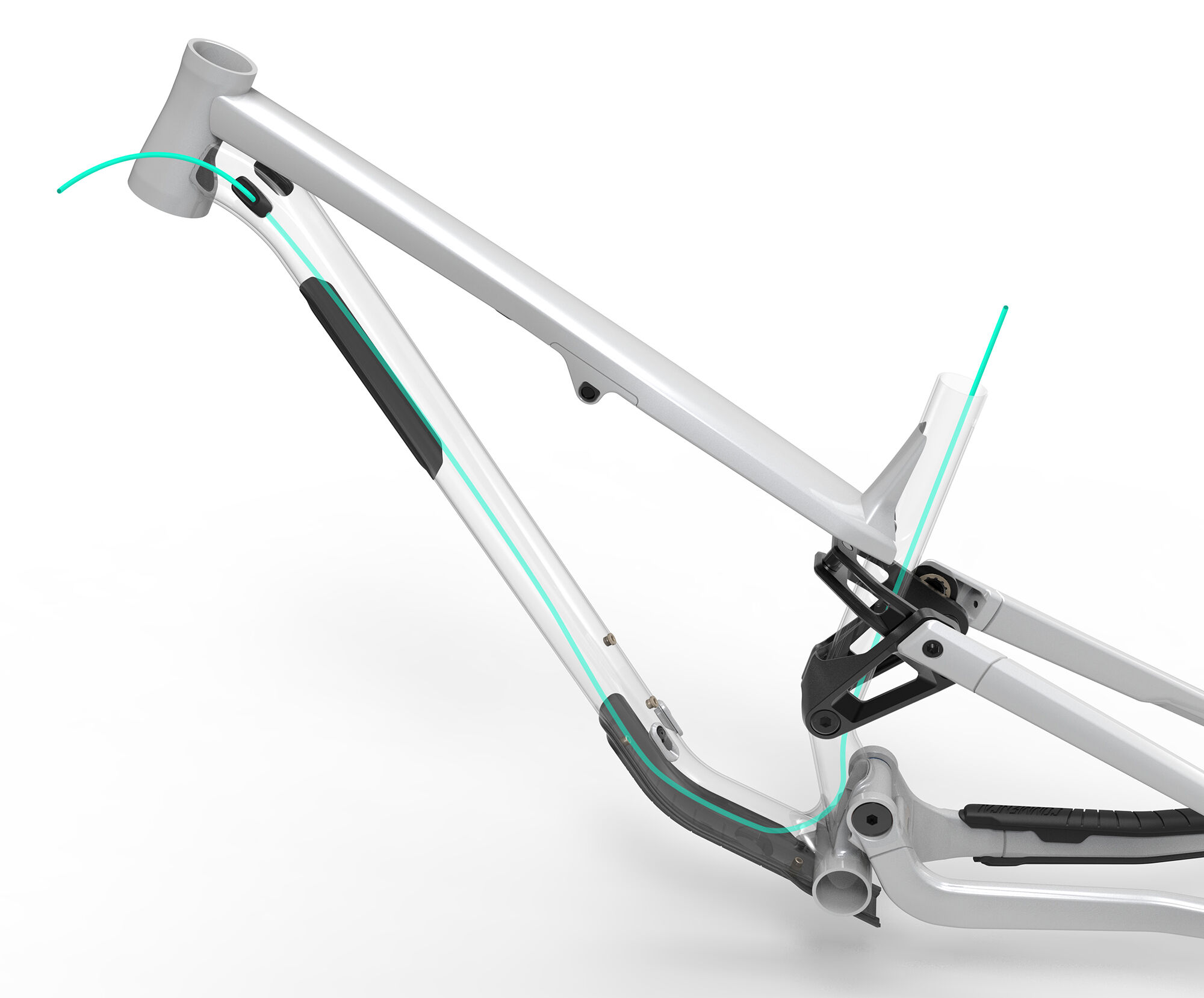

tija de sillín
