Caratteristiche tecniche

  • Tipologia bici

    Kids bike - Dirt / Pumptrack

  • Materiale del telaio

    AL 6061 T4, T6

  • Peso del telaio

    NC

  • Altezza forcella consigliata/max.

    460mm / 470mm

  • Tipologia serie sterzo

    ZS44 / ZS56

  • Dimensione ruote

    24’’ - 24’’

  • Dimensione max. pneumatico posteriore - ETRTO

    58mm - Ø507mm

  • tipo di montaggio del freno posteriore

    IS 160mm

  • Diametro max. disco freno posteriore

    160mm

  • Diametro reggisella / Collarino sella

    31,6mm - 34,9mm

  • Inserimento reggisella max.

    200mm

  • Tipo di movimento centrale

    BSA 73mm

  • Dimensioni mozzo posteriore

    135x10mm

  • Dimensioni Perno posteriore

    Threaded rod, 180mm, M10

Geometria

TAGLIE
24
S
M
L
1 - LUNGHEZZA PIANTONE
270
310
310
310
2 - ANGOLO SELLA
72,5°
72°
72°
72°
3 - ANGOLO STERZO
69°
69°
69°
69°
4 - LUNGHEZZA TUBO STERZO
115
120
120
120
5 - INTERASSE
972
1037
1057
1082
6 - LUNGHEZZA TUBO ORIZZONTALE
516
577
597
622
7 - LUNGHEZZA FODERI BASSI
365
390
390
390
8 - ALTEZZA MOVIMENTO CENTRALE
-8
-25
-25
-25
9 - ALTEZZA FORCELLA
460
470
470
470
10 - REACH
360
395
415
440
11 - STACK
527
566
566
566

Tutte le misure sono in millimetri.

tappi per uscita cavi

2
W18SEAL1H
PROTEZIONE PASSGGIO CAVI INTERNI – 1 FORO
3
W12HOSESEAL
Prodotto non disponibile sul nostro sito, contatta i nostri team.

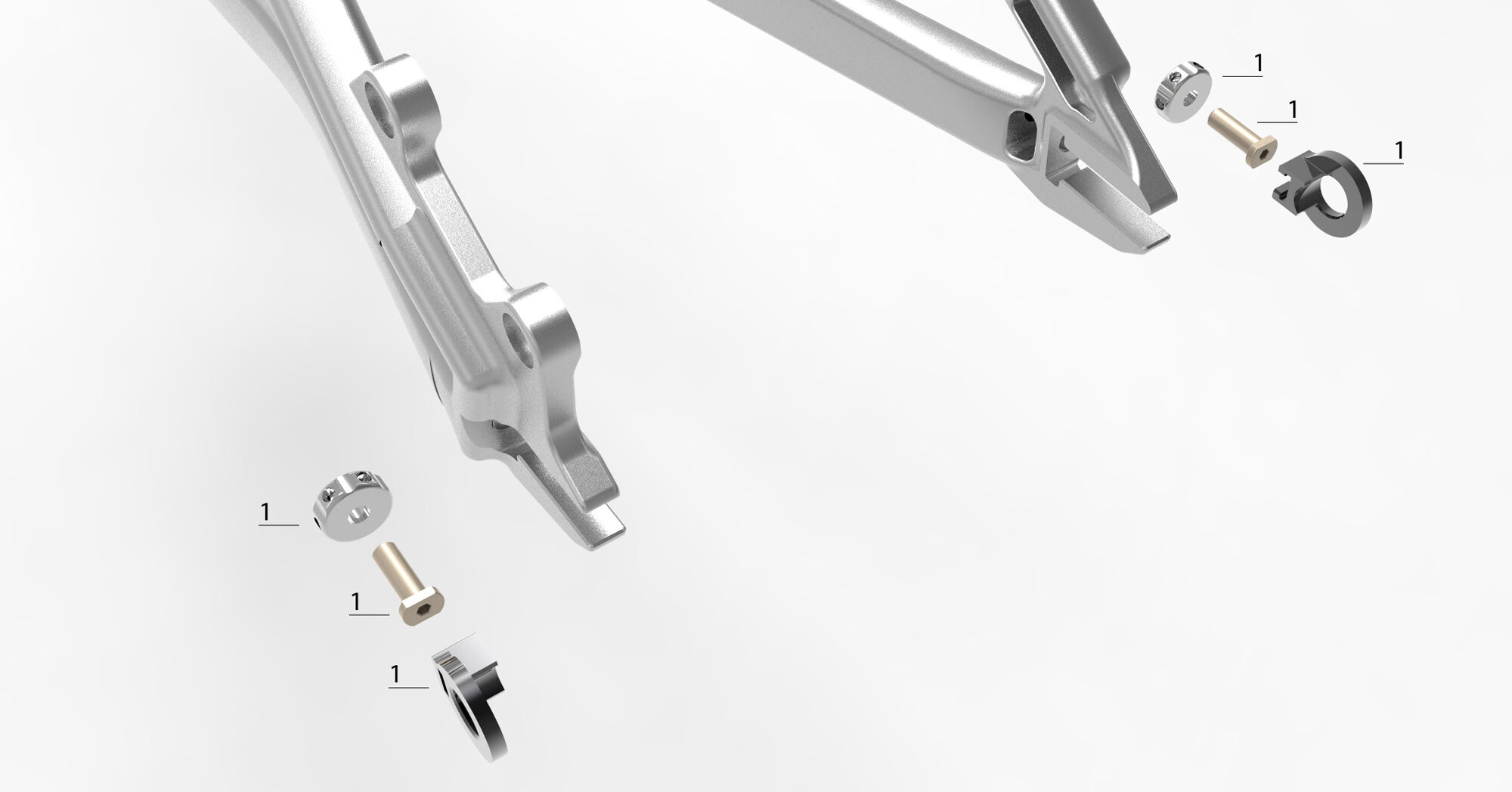

Forcellini

1
W20ABSRH
CHAIN TENSIONER ABSOLUT V4

Assemblaggio forcellini
