Caratteristiche tecniche

  • Tipologia bici

    E-bike - Enduro / Freeride

  • Materiale del telaio

    AL 6066 T4, T6

  • Peso del telaio

    4,1 kg / 9.03 lb

  • Escursione posteriore

    165mm

  • Lunghezza/corsa ammortizzatore

    230x65mm

  • SAG consigliato

    26-30% / 17-20mm

  • Compatibile ammortizzatore piggy back

    Yes

  • Boccole ammortizzatore

    Included - 20x10mm

  • Altezza forcella consigliata/max.

    583mm / 593mm

  • Tipologia serie sterzo

    ZS56 - ZS66

  • Compatibile ICR

    Yes

  • Dimensione ruote

    29’’ - 27.5’’

  • Dimensione max. pneumatico posteriore - ETRTO

    65mm - Ø584mm

  • tipo di montaggio del freno posteriore

    Postmount 160mm

  • Diametro max. disco freno posteriore

    220mm

  • Diametro reggisella / Collarino sella

    31,6mm / 34,9mm

  • Inserimento reggisella max.

    S : 220mm / M : 240mm / L : 270mm / XL : 280mm

  • interfaccia bracci di manovella motore

    BOSCH CX Gen4

  • Guida catena

    Custom upper guide

  • Linea catena

    53

  • Dimensioni mozzo posteriore

    148x12mm

  • Dimensioni Perno posteriore

    Maxle standard, 180mm, M12, P1.75mm

  • Forcellone UDH

    No

  • Regolazione ancoraggio ammortizzatore

    2 positions

Geometria

TAGLIE
SLow / High
MLow / High
LLow / High
XLLow / High
1 - LUNGHEZZA PIANTONE
380
420
440
460
2 - ANGOLO SELLA
77,6° / 78°
77,6° / 78°
77,6° / 78°
77,6° / 78°
3 - ANGOLO STERZO
63,6° / 64°
63,6° / 64°
63,6° / 64°
63,6° / 64°
4 - LUNGHEZZA TUBO STERZO
120
125
130
130
5 - INTERASSE
1243 / 1242
1265 / 1264
1297 / 1296
1331 / 1330
6 - LUNGHEZZA TUBO ORIZZONTALE
578 / 576
599 / 597
625 / 623
650 / 648
7 - LUNGHEZZA FODERI BASSI
445 / 444
445 / 444
450 / 449
450 / 449
8 - ALTEZZA MOVIMENTO CENTRALE
-1,5 / 4
-1,5 / 4
-1,5 / 4
-1,5 / 4
9 - ALTEZZA FORCELLA
586
586
586
586
10 - OFFSET FORCELLA
51
51
51
51
11 - REACH
436 / 440
456 / 460
481 / 485
506 / 510
12 - STACK
634 / 631
639 / 636
643 / 640
643 / 640

Tutte le misure sono in millimetri.

Assemblaggio del telaio

Tutorial di montaggio della bici

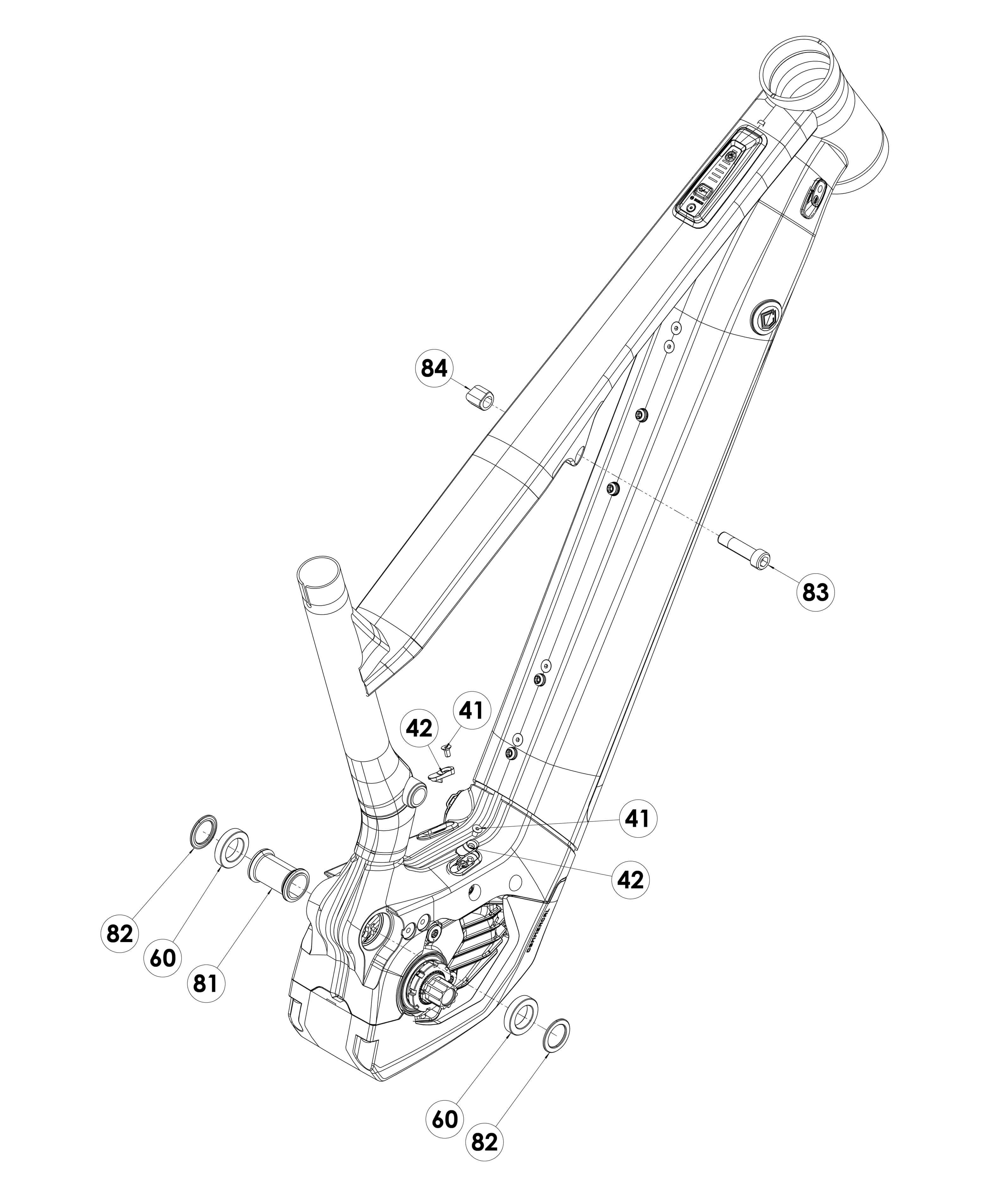

Triangolo anteriore

81
W18MPWMPSPACER
DISTANZIALE FULCRO PRINCIPALE META POWER
82
W18MPWWASHERMP
RONDELLE FULCRO PRINCIPALE META POWER
83+84
W21MPWAXLESHTT
ASSE AMMORTIZZATORE/ TUBO SUPERIORE META POWER
41+42
W19CLHCABLEGUIDEB
GUIDA CAVO INFERIORE CLASH, META, META POWER, FRS, T.E.M.P.O., DHV5
60+77+78+76
W22EBMETAPOWERSX
Prodotto non disponibile sul nostro sito, contatta i nostri team.

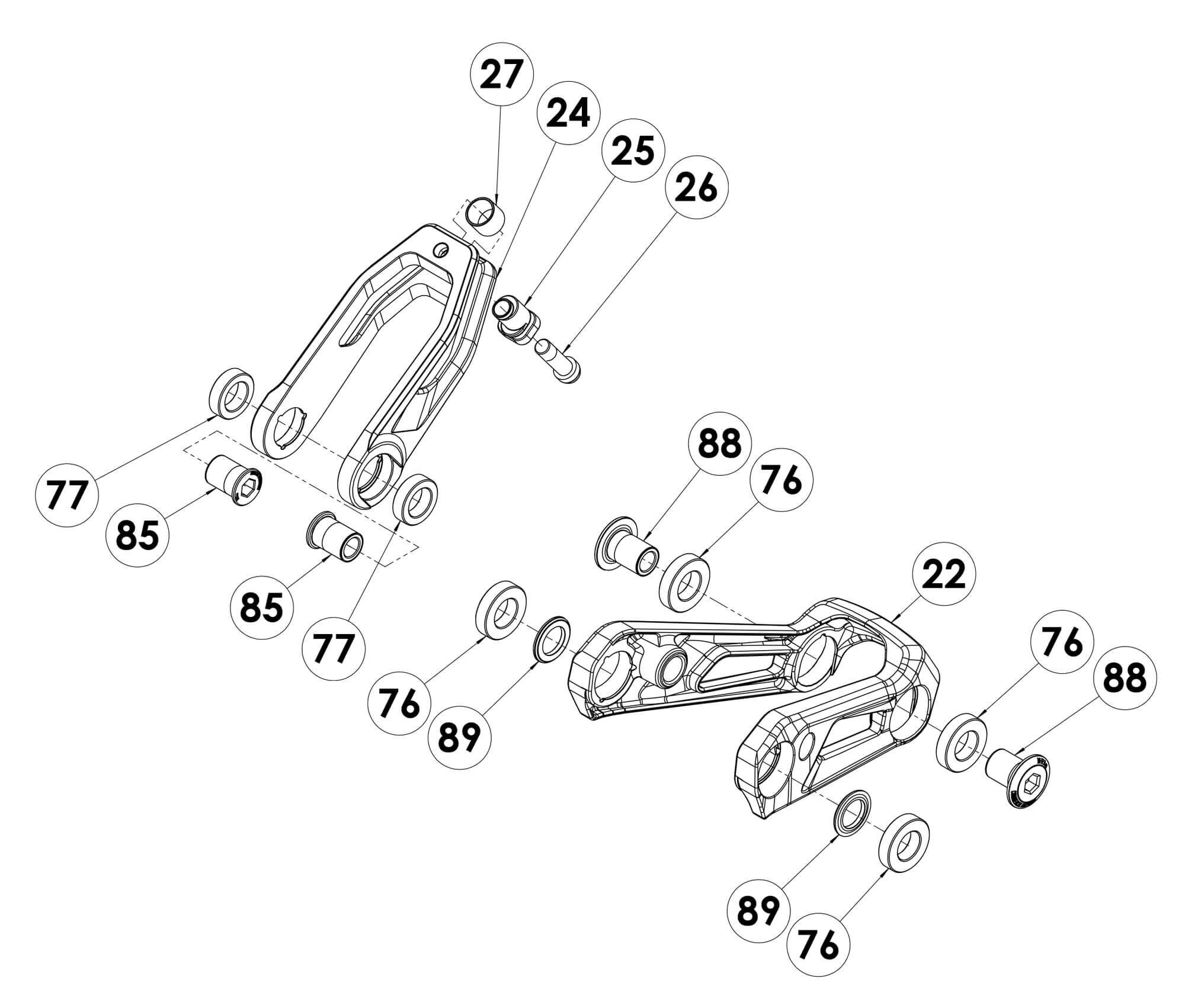

Collegamento

22+76
W22MPWROCKER
ROCKER META POWER SX
24
W21MPWTRCLEVIS
CLEVIS META POWER TR & SX
25+26+27
W21MPWTRAXLESHCL
KIT COMPLETO FLIP CHIP AMMORTIZZATORE/ CLEVIS META & META POWER
85
W20MPWAXLERKCL
ROCKER / CLEVIS AXLES META POWER V2
88
W22MPWAXLERKFT
ASSI ROCKER / TRIANGOLO ANTERIORE META POWER SX
89
W20MPWWASHERRK
RONDELLE ROCKER META POWER V2, V2.2 E V2.3
60+77+78+76
W22EBMETAPOWERSX
Prodotto non disponibile sul nostro sito, contatta i nostri team.

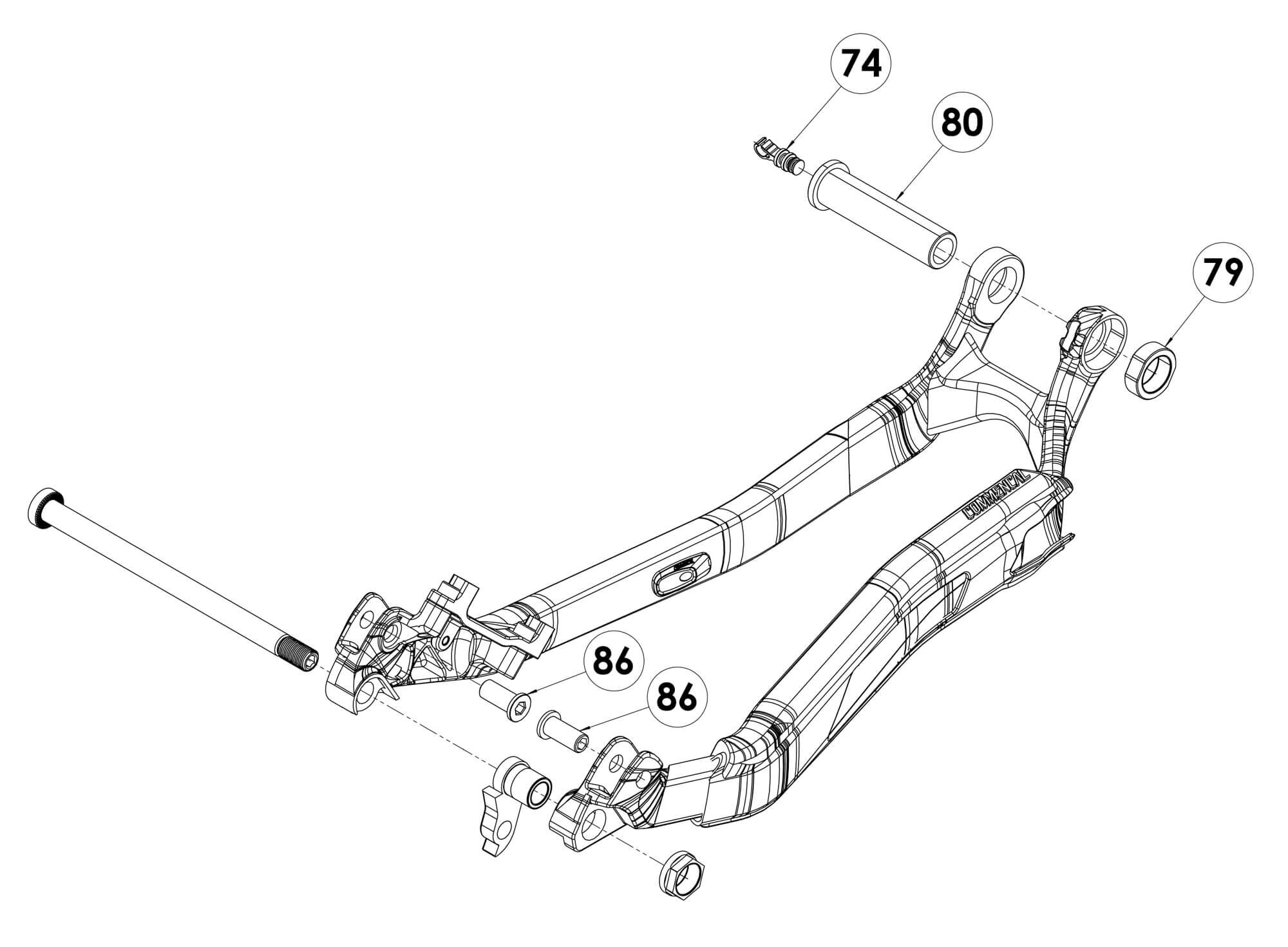

Triangolo posteriore

88
W22MPWAXLERKFT
ASSI ROCKER / TRIANGOLO ANTERIORE META POWER SX
87+99
W15WASHSTKIT
RONDELLE FODERI BASSI / FODERI ALTI META V4 V4.2 & META POWER
60+77+78+76
W22EBMETAPOWERSX
Prodotto non disponibile sul nostro sito, contatta i nostri team.
74
W20MPWHOSEGUIDE
GUIDA GUAINA PIVOT PRINCIPALE META POWER
80+79
W18MPWAXLEMP
ASSE FULCRO PRINCIPALE META POWER
86
W15AXLESTCS
ASSI FODERI BASSI / ALTI META V4, V4.2 & META POWER

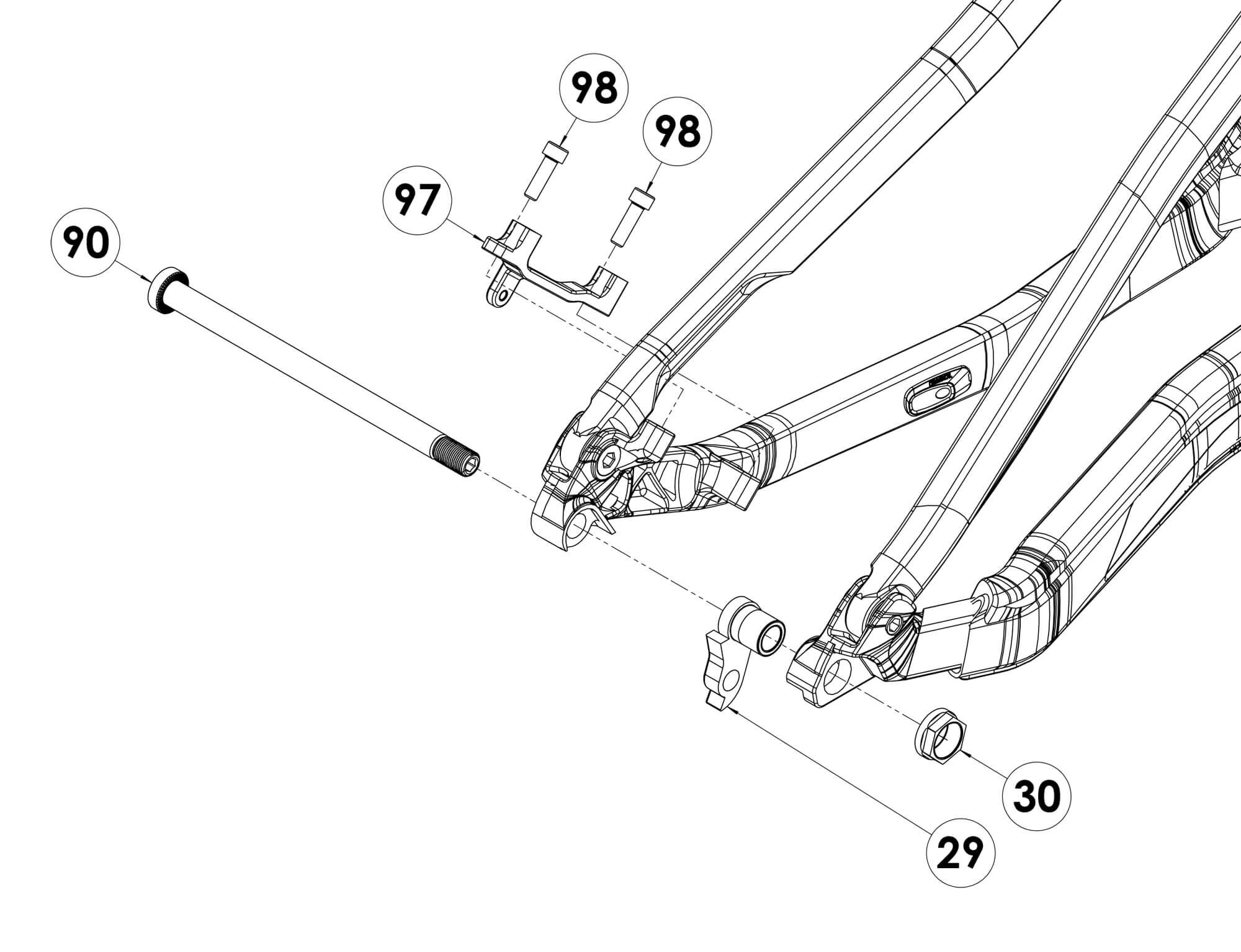

90
W19AXLEWHEELBOOST
ASSE DELLA RUOTA POSTERIORE - STANDARD MAXLE BOOST
97+98
W20MPWBRAKEH220
FORCELLINO DEL FRENO POSTERIORE 220 MM META POWER
29+30
W15RHRMETA
MECH HANGER META HT / V4 / V4.2 / 29 / POWER / SUPREME SX

motore

48
W24MPWBOSCHDUBOLT
FIXING BOLT SHIMANO MOTOR / FRAME META POWER
62+70+71
W21MPWPROTECMT
PROTEZIONE MOTORE META POWER V2.2 SHIMANO
59+49
W23BSHDUPERCX
Prodotto non disponibile sul nostro sito, contatta i nostri team.

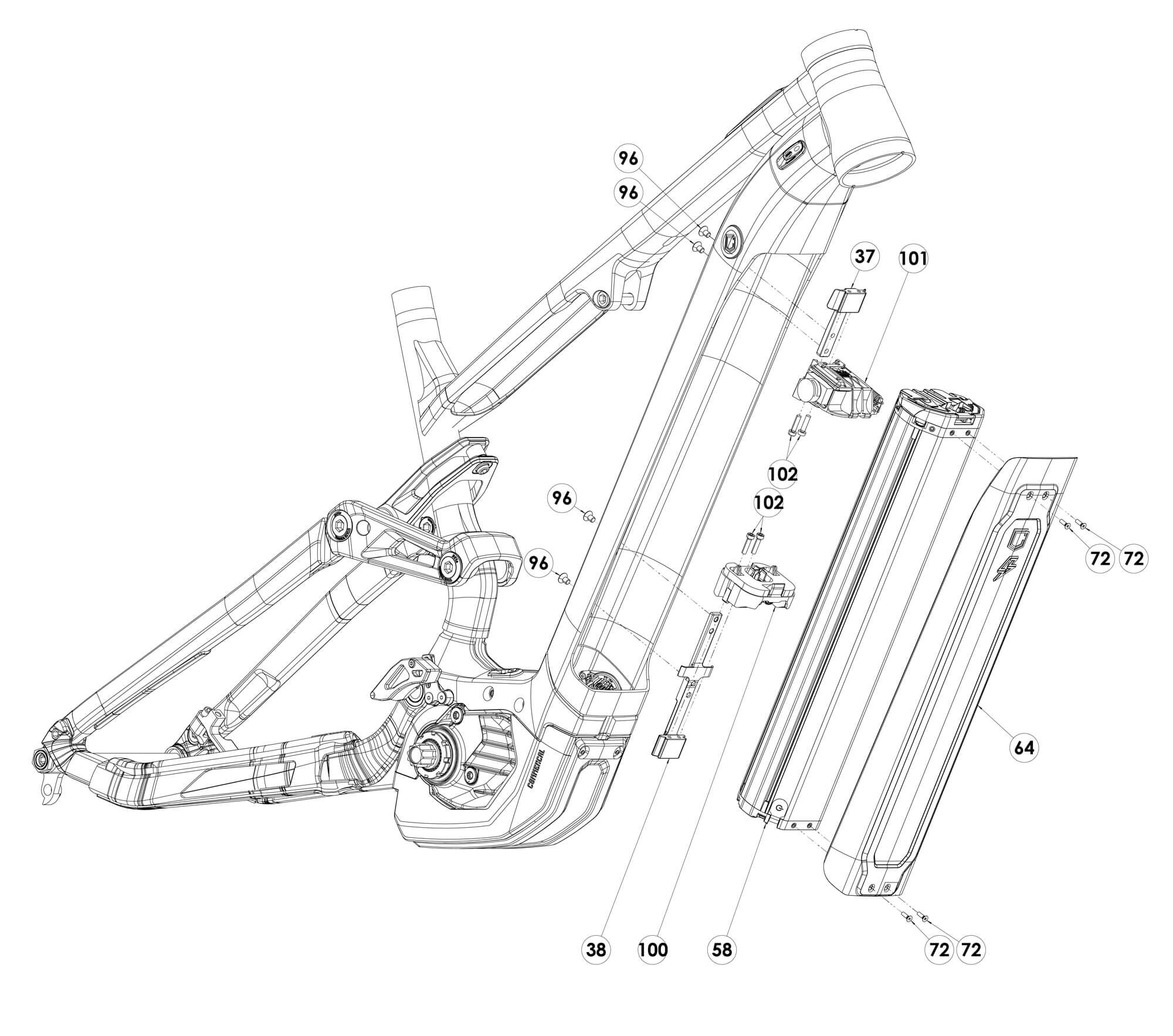

batteria

37+96
W23MPWBATMOUNTT
TOP BATTERY MOUNT ASSEMBLING KIT META POWER V2
38+96
W23MPWBATMOUNTB
BOTTOM BATTERY MOUNT ASSEMBLING KIT META POWER V2
64+72
W23MPWPROTECBAT
PROTEZIONE DELLA BATTERIA INTEGRATA META POWER V2.3 BOSCH
100+102
W23BSHSUPBATINF
BOSCH CRADLE BBP37YY
-
W23BSHDAMPFOIL
BOSCH DAMPER FOIL PORON PLUG FOR BBP37YY
58
W23BSCHBAT625
Prodotto non disponibile sul nostro sito, contatta i nostri team.
101+102
W23BSHSUPBATSUP
Prodotto non disponibile sul nostro sito, contatta i nostri team.

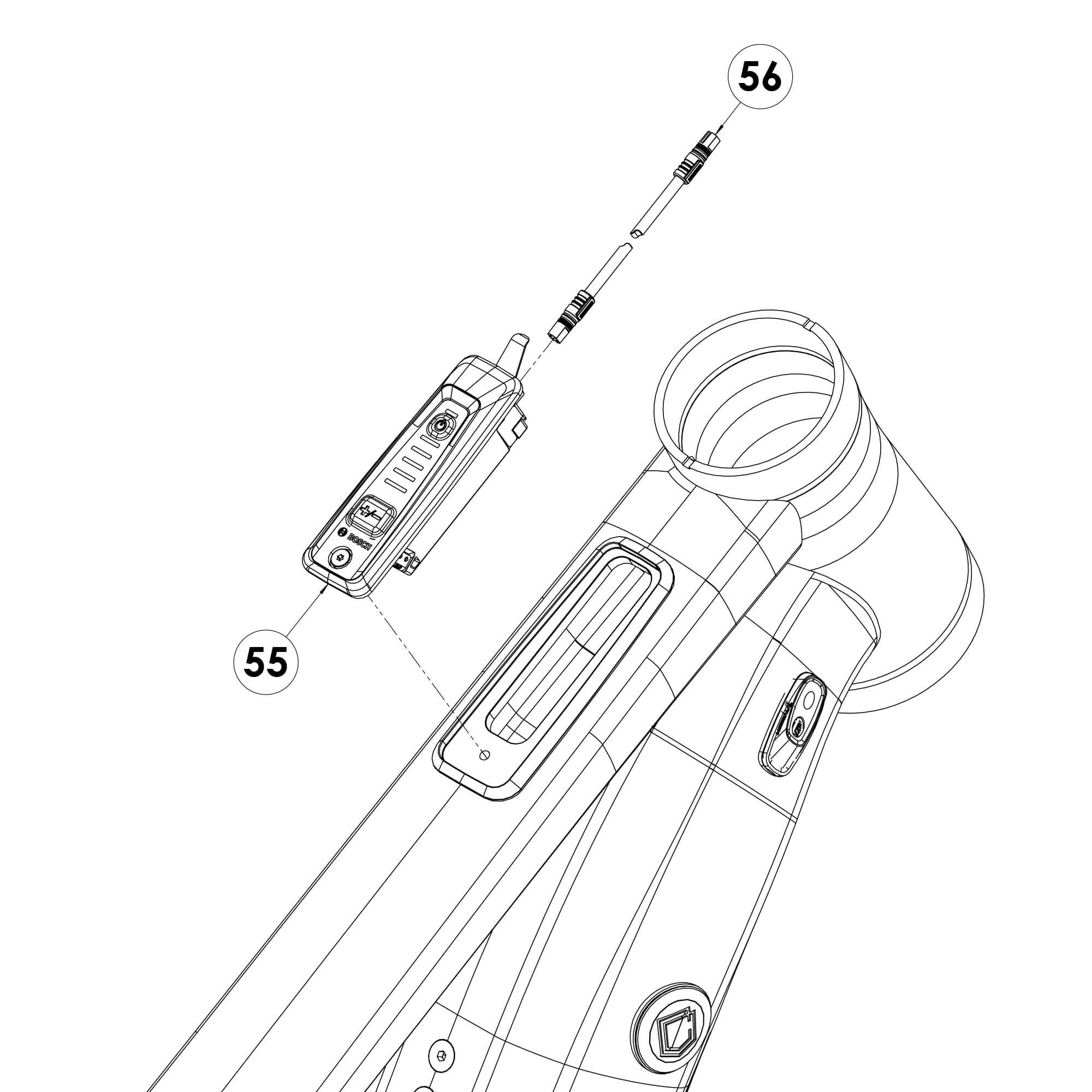

Controllore di sistema

55
W23BSHSYSCONT
BOSCH SYSTEM CONTROLLER
56
W23BSHCABLEHMI1000
BOSCH CABLE HMI 1000MM FOR SYSTEM CONTROLLER

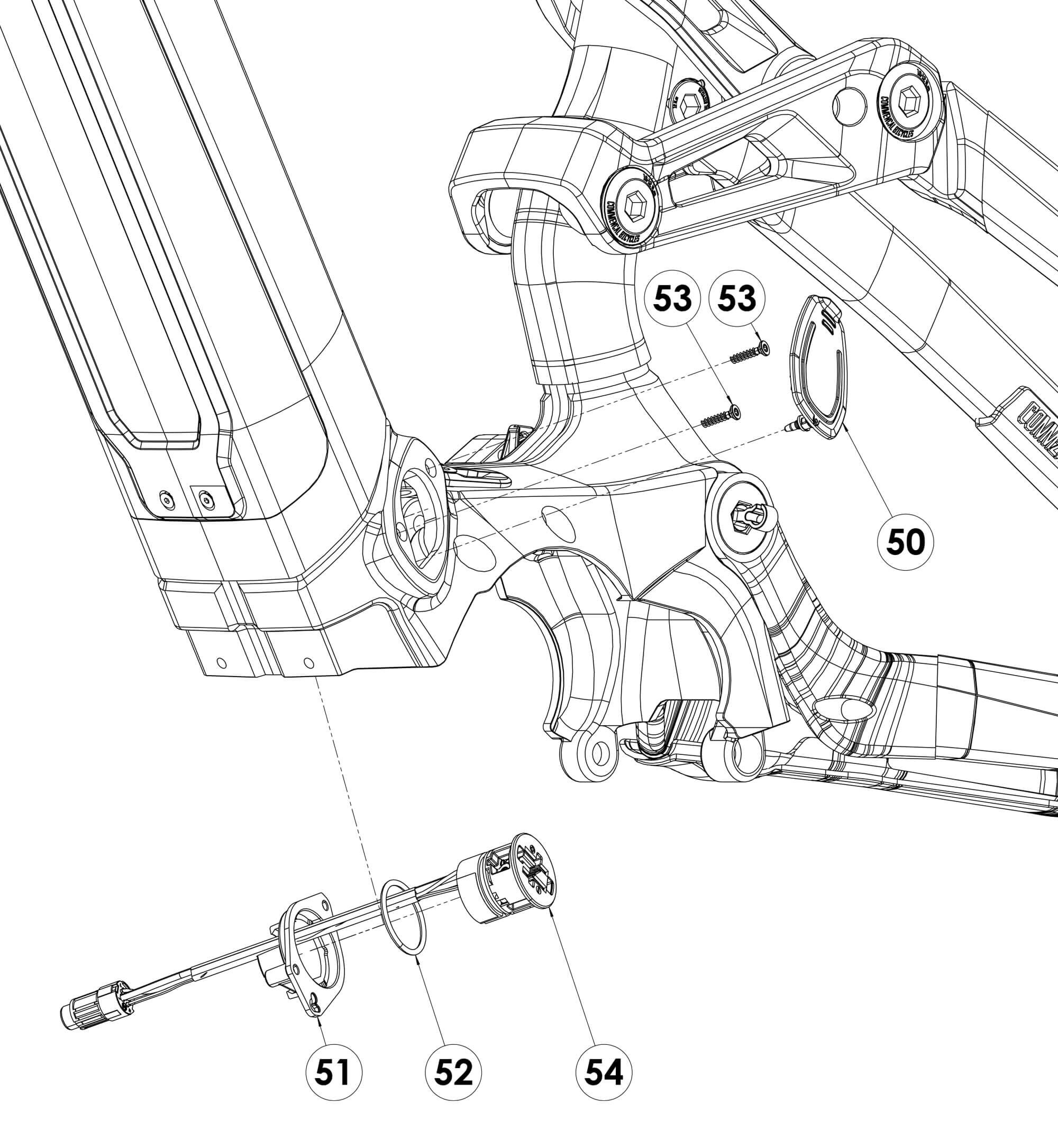

porto de carica

51+52
W23BSHCHARGPORTS
BOSCH SOCKET HOLDER
54
W23BSHCHARGPORT
BOSCH CABLE POWERTUBE CHARGING SOCKET 100MM
50+53
-
Prodotto non disponibile sul nostro sito, contatta i nostri team.

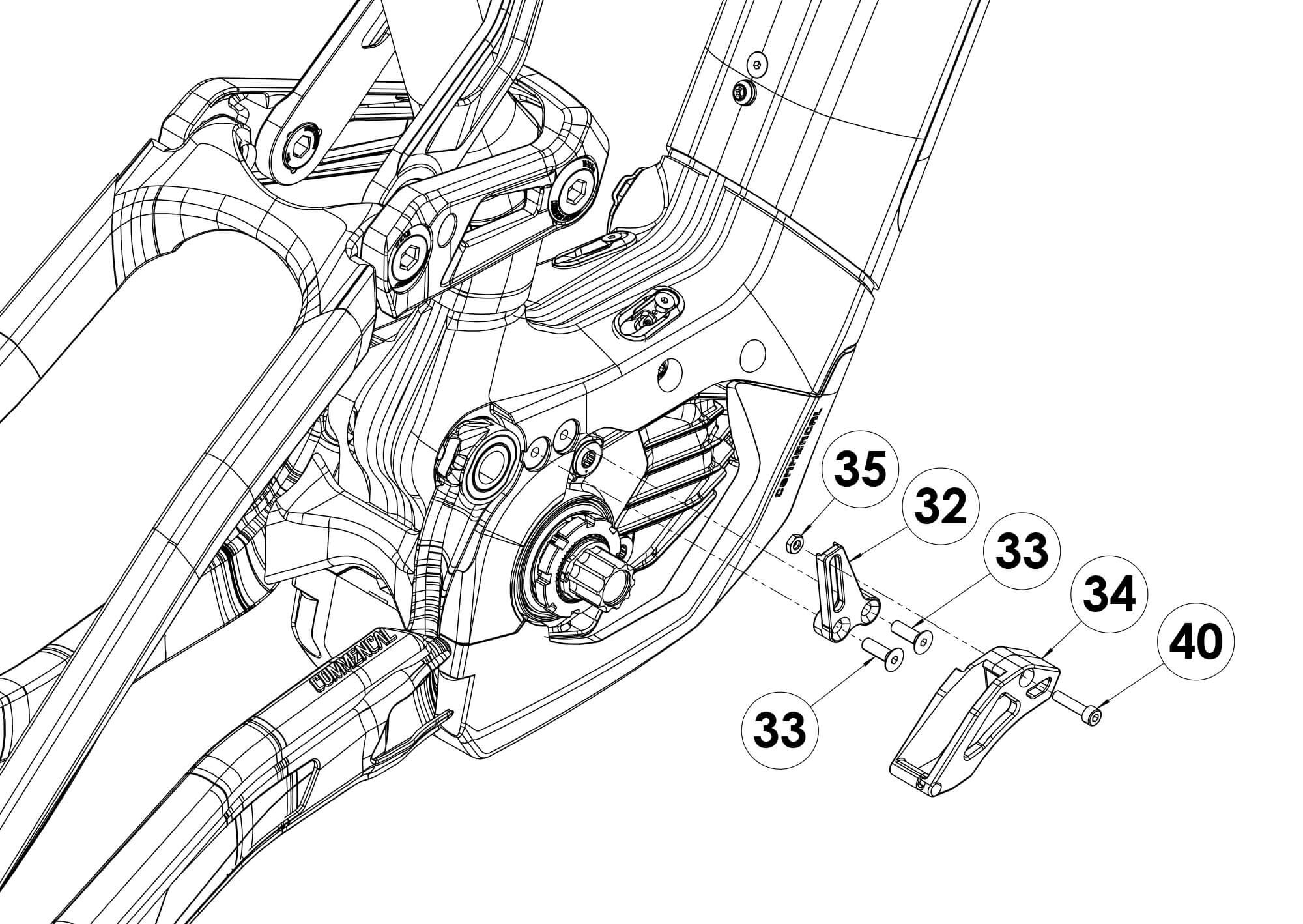

guida de catena

32+33+34 +35+40
A21ALPHACHGUEP8DM
RIDE ALPHA MEDIUM CHAIN GUIDE 34T FOR EP8

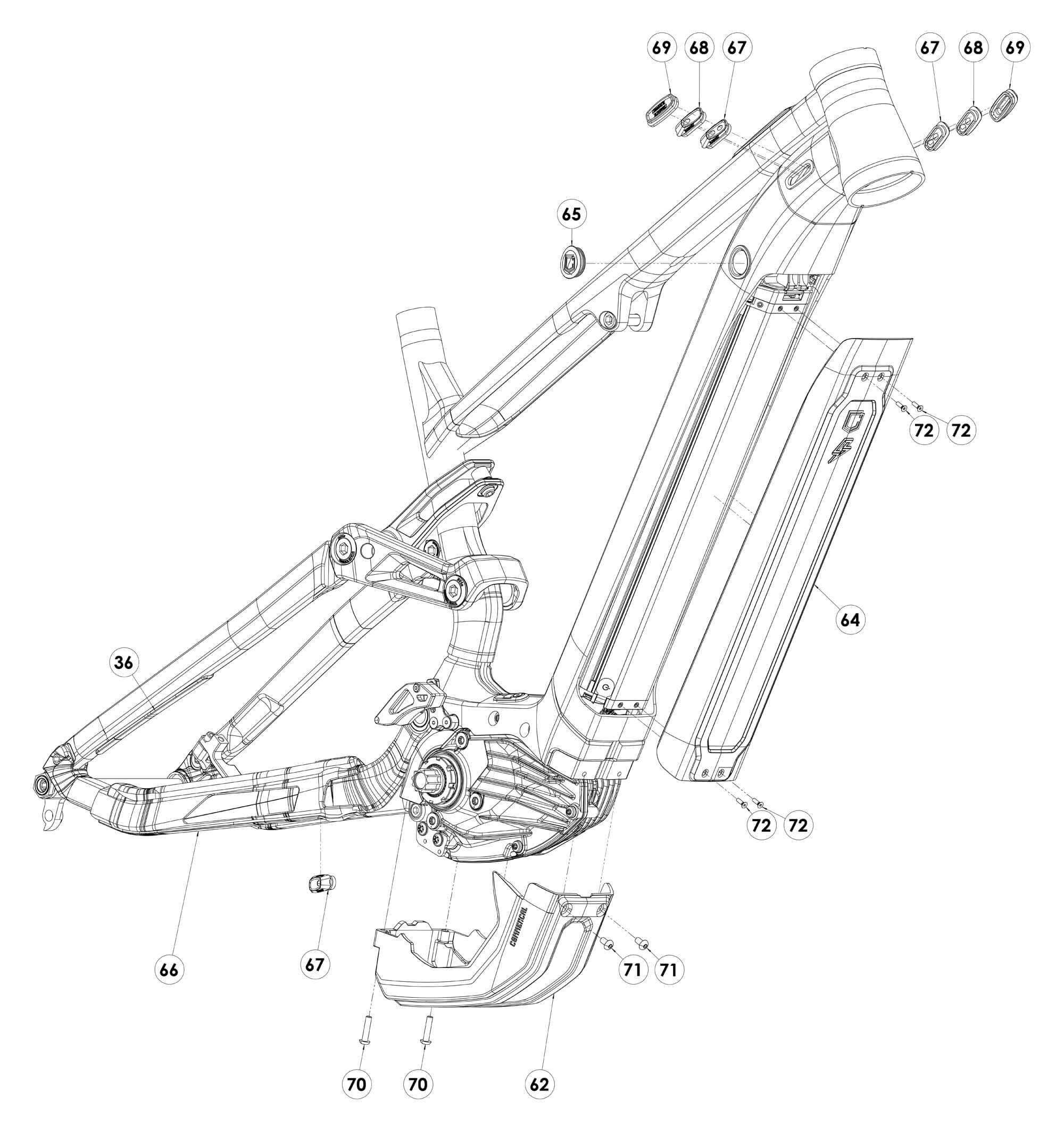

Protezioni

36
A16SSTPROTECMETAV4
PROTEZIONE FODERI ALTI META, CLASH & META POWER
66
W19MPWPROTECCS
PROTEZIONE FODERI BASSI META POWER
67
W18SEAL2H
PROTEZIONE PASSGGIO CAVI INTERNI – 2 BUCHI
68
W18SEAL1H
PROTEZIONE PASSGGIO CAVI INTERNI – 1 FORO
69
W18SEALNOH
PROTEZIONE PASSAGGIO CAVI INTERNO – 0 FORO
65
W23MPWSEALKEY
GUARNIZIONE SERRATURA META POWER V2.3 BOSCH
64+72
W23MPWPROTECBAT
PROTEZIONE DELLA BATTERIA INTEGRATA META POWER V2.3 BOSCH
62+70+71
W21MPWPROTECMT
PROTEZIONE MOTORE META POWER V2.2 SHIMANO

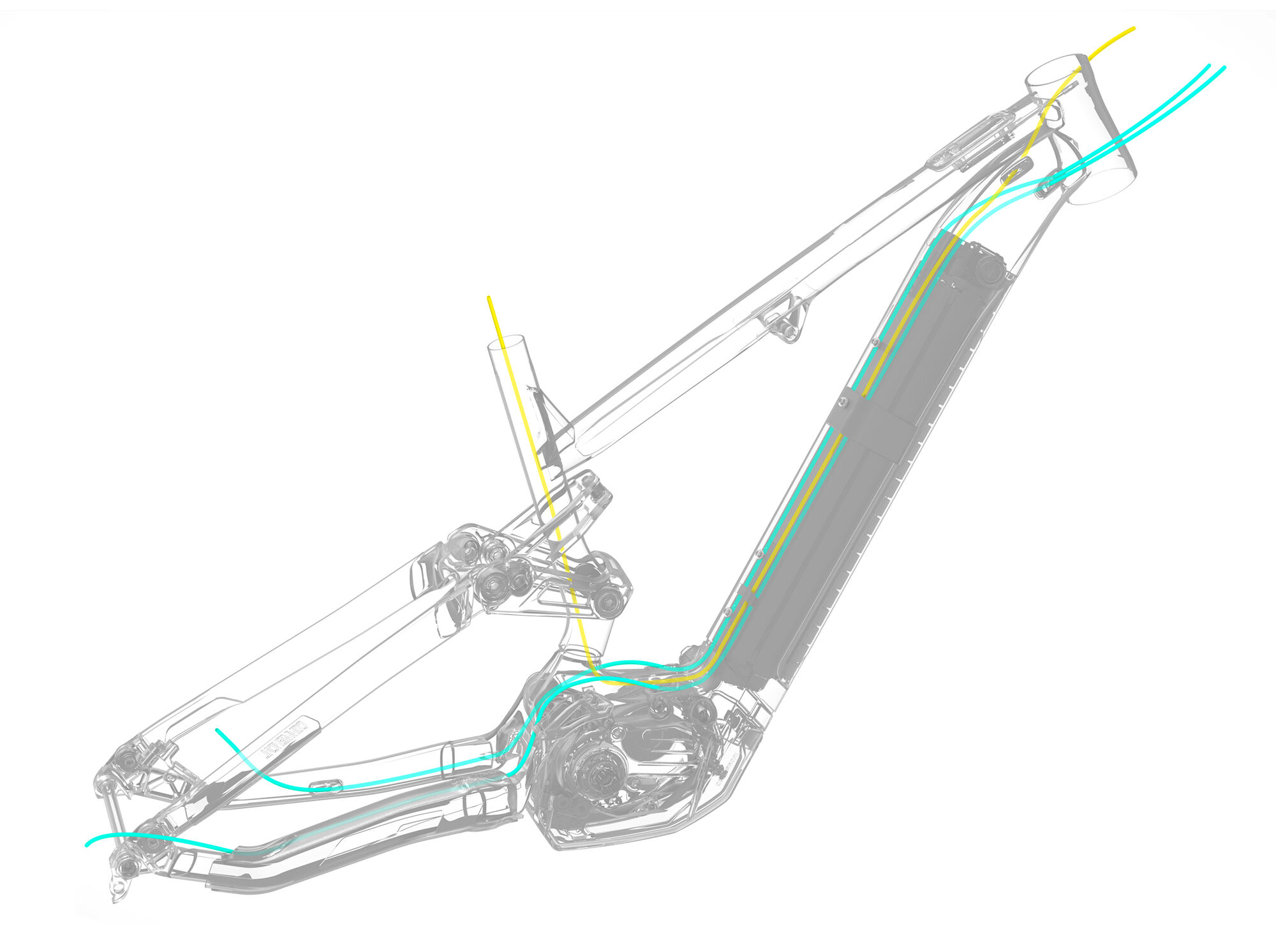

Passaggio dei cavi
